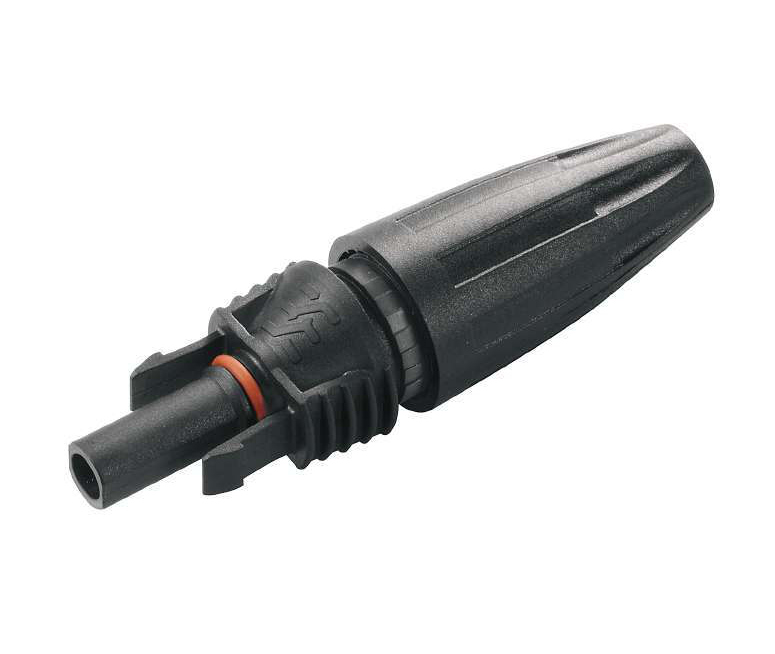

Conector solar hembra Weidmüller PV-Stick de 4 a 6 mm² con conexión a presión sin herramientas

Conector fotovoltaico hembra con tecnología PUSH IN, 30 A y 1000 V CC, homologado TÜV según DIN EN 50521

El Weidmüller PV-Stick resuelve la terminación del cable solar mediante un sistema de conexión PUSH IN por resorte: el conductor se inserta a presión y queda retenido por el muelle, sin contacto de crimpar y sin utillaje específico. El fabricante cifra en hasta un 50 % el ahorro de tiempo de instalación frente a los sistemas de crimpado, eliminando además los errores de montaje asociados a una crimpadora mal ajustada.

Esta referencia corresponde al conector hembra de la serie, identificado por el fabricante como PV-STICK+. Admite conductores de 4 mm² y 6 mm² con un diámetro exterior de cable de 5,5 mm a 7,5 mm, trabaja a 30 A y 1000 V CC y está homologado por TÜV conforme a DIN EN 50521:2009. El artículo se comercializa como compatible con el estándar de conexión tipo MC4.

En estado acoplado alcanza un grado de protección IP65 y en estado desacoplado IP2x, con un rango de temperatura de servicio continuo de -40 °C a +85 °C. La carcasa emplea un diseño ergonómico reconocido con el iF product design award y el red dot design award de 2013.

SKU

ELE148

Tipo

Conector hembra PV-STICK+

Corriente / tensión

30 A y 1000 V CC

Sección de cable

4 mm² y 6 mm²

Especificaciones Técnicas Detalladas

Datos técnicos Condiciones ambientales y normativa Referencias del fabricante

Valores eléctricos y de conexión

Corriente nominal	30 A
Tensión nominal	1000 V CC
Sección de cable admisible	4 mm² y 6 mm²
Diámetro exterior del cable	5,5 mm a 7,5 mm
Cable según norma	2PfG1169/08.07
Sistema de conexión	PUSH IN, conexión por resorte

Entorno de servicio y homologación

Temperatura de servicio continuo	-40 °C a +85 °C
Grado de protección conectado	IP65
Grado de protección desconectado	IP2x
Grado de polución	II
Homologación	TÜV según DIN EN 50521:2009

Referencias de pedido del conector hembra

PV-STICK+ VPE10	envase de 10 unidades, referencia 1303450000
PV-STICK+ VPE50	envase de 50 unidades, referencia 1303460000
PV-STICK+ VPE200	envase de 200 unidades, referencia 1303470000

Accesorios de la serie PV-Stick

Tapón universal antipolvo	válido para carcasas macho y hembra, referencia 1254870000
Clip de seguridad	evita la apertura involuntaria, referencia 1328150000
Herramienta de corte KT 8	referencia 9002650000
Alicate pelacables Multi-Stripax	referencia 1190490000

Datos de Operación y Montaje

Límites eléctricos

Corriente nominal de 30 A y tensión nominal de 1000 V CC.
Grado de polución II según la norma de aplicación.
Homologación TÜV conforme a DIN EN 50521:2009.
Sistema de conexión PUSH IN por resorte, sin contactos de crimpar.

Cable admisible

Secciones de conductor de 4 mm² y 6 mm².
Diámetro exterior del cable de 5,5 mm a 7,5 mm.
Cable fotovoltaico conforme a la especificación 2PfG1169/08.07.
El pelado del conductor se realiza con alicates de pelar convencionales.

Comportamiento ambiental

Temperatura de servicio continuo de -40 °C a +85 °C.
Grado de protección IP65 con los conectores acoplados.
Grado de protección IP2x con el conector desacoplado.
Carcasa ergonómica manipulable con guantes y a baja temperatura.
El conector complementario macho de la misma serie permite completar la unión.

Aplicaciones Detalladas y Casos de Uso

chevron_right Conexionado de strings fotovoltaicos

Terminación de cable solar de 4 mm² o 6 mm² en la conexión entre módulos y caja de strings.
Montaje en cubierta sin necesidad de utillaje de crimpado, lo que reduce el tiempo de trabajo en altura.
Corriente nominal de 30 A, holgada para las corrientes habituales de string en módulos actuales.
Tensión nominal de 1000 V CC para strings de instalaciones residenciales y comerciales.

chevron_right Prolongaciones y reparaciones en obra

Confección de latiguillos y prolongaciones a medida directamente en el emplazamiento.
Sustitución de conectores dañados por impacto, roedores o envejecimiento.
El sistema PUSH IN evita los errores de crimpado asociados al utillaje mal calibrado o desgastado.
Rango de diámetro exterior de 5,5 mm a 7,5 mm compatible con los cables solares de uso común.

chevron_right Instalaciones a la intemperie

Grado de protección IP65 en estado acoplado para montaje en exterior.
Temperatura de servicio continuo de -40 °C a +85 °C.
Diseño ergonómico que facilita el acoplamiento con guantes y con temperaturas bajas.
Homologación TÜV conforme a DIN EN 50521:2009.

chevron_right Mantenimiento y ampliaciones

Reconfiguración de strings en tareas de mantenimiento correctivo o de repotenciación.
Almacenamiento de repuestos en el vehículo de servicio por su montaje rápido.
Trazabilidad mediante las referencias de pedido del fabricante indicadas en la ficha.
Compatibilidad de sección con el cableado ya instalado de 4 mm² o 6 mm².

Certificaciones y Cumplimiento Normativo

Normativa y homologación

checkDIN EN 50521:2009 - norma de conectores para sistemas fotovoltaicos
checkTÜV - homologación del organismo alemán de inspección técnica
checkIP65 / IP2x - grado de protección conectado y desconectado
checkGrado de polución II - clasificación de entorno según la norma de aplicación

Reconocimientos de diseño

checkGerman Design Award - nominado en la edición de 2014
checkiF product design award - galardón obtenido en 2013
checkred dot design award - galardón de diseño de producto en 2013
