El Huawei SUN2000-10KTL-M1 es un inversor trifásico sin transformador con interfaz de batería integrada, concebido para instalaciones de autoconsumo residencial de potencia media y para pequeños comercios. Entrega 10.000 W de potencia nominal y hasta 11.000 VA de potencia aparente en redes de 230 / 400 V con configuración 3W/N+PE, con una eficiencia máxima del 98,6 por ciento y una eficiencia europea ponderada del 98,1 por ciento.

Cuenta con dos seguidores del punto de máxima potencia con una entrada de cadena cada uno, tensión máxima de entrada de 1.100 V y rango de operación de 140 a 980 V. A plena carga, el rango de tensión MPPT es de 470 a 850 VCC.

La entrada de batería trabaja entre 600 y 980 V con acumuladores HUAWEI Smart String ESS, conocidos comercialmente como LUNA2000, de 5 a 30 kWh, admitiendo 10.000 W de potencia máxima de carga y de descarga. Mediante el accesorio Backup Box-B1 se habilita una salida de respaldo monofásica de 3.300 VA.

SKU

01074311-006

Potencia nominal de salida

10.000 W

Seguidores MPPT

Eficiencia máxima

98,6 %

Especificaciones Técnicas Detalladas

Entrada fotovoltaica Entrada de batería Salida a red Salida de respaldo Datos generales Protecciones Comunicación

Parámetro	Valor
Potencia fotovoltaica máxima recomendada	15.000 Wp
Tensión máxima de entrada	1.100 V
Rango de tensión de operación	140 V - 980 V
Rango de tensión MPPT a plena carga	470 V - 850 VCC
Tensión de arranque	200 V
Tensión nominal de entrada	600 V
Máx. intensidad de entrada por MPPT	11 A
Máx. intensidad de cortocircuito por MPPT	15 A
Cantidad de seguidores MPPT	2
Máx. número de entradas por seguidor MPPT	1

Parámetro	Valor
Batería compatible	HUAWEI Smart String ESS, denominación comercial LUNA2000, de 5 kWh a 30 kWh
Rango de tensión de operación	600 V - 980 V
Máx. corriente de operación	16 A
Máx. potencia de carga	10.000 W
Máx. potencia de descarga	10.000 W
Carga de la batería desde la red	sí

Parámetro	Valor
Conexión a la red eléctrica	trifásica
Potencia de salida nominal	10.000 W
Máx. potencia aparente	11.000 VA, limitada a 10.000 VA bajo la regla C10/11
Tensión nominal de salida	220 Vac / 380 Vac o 230 Vac / 400 Vac, 3W/N+PE
Frecuencia nominal de red	50 Hz / 60 Hz
Máx. intensidad de salida	16,9 A
Factor de potencia ajustable	de 0,8 en adelanto a 0,8 en retraso
Máx. distorsión armónica total	igual o inferior al 3 %

Parámetro	Valor
Accesorio necesario	Backup Box-B1
Máx. potencia aparente de respaldo	3.300 VA
Tensión nominal de salida en respaldo	220 V / 230 V
Máx. intensidad de salida en respaldo	15 A
Rango de factor de potencia	de 0,8 en adelanto a 0,8 en retraso

Parámetro	Valor
Dimensiones, soporte de montaje incluido	525 x 470 x 146,5 mm
Peso, soporte de montaje incluido	17 kg
Grado de protección	IP 65
Ventilación	convección natural
Rango de temperatura de operación	-25 a +60 °C
Humedad relativa de operación	0 a 100 % RH
Altitud de operación	0 a 4.000 m, con reducción de potencia por encima de 2.000 m
Consumo de energía durante la noche	inferior a 5,5 W, e inferior a 10 W con la recuperación PID activada

Parámetro	Valor
Dispositivo de desconexión en el lado de entrada	sí
Protección anti-isla	sí
Protección contra polaridad inversa de CC	sí
Monitorización de aislamiento	sí
Protección contra descargas atmosféricas en CC	sí, compatible con clase de protección tipo II según EN/IEC 61643-11
Protección contra descargas atmosféricas en CA	sí, compatible con clase de protección tipo II según EN/IEC 61643-11
Monitorización de la corriente residual	sí
Protección contra sobreintensidad de CA	sí
Protección contra cortocircuito de CA	sí
Protección contra sobretensión de CA	sí
Protección ante fallo por arco eléctrico	sí
Control por receptor Ripple	sí
Recuperación PID integrada	sí, para módulos tipo P monocristalinos y policristalinos

Parámetro	Valor
Pantalla	indicadores LED, WLAN integrado y aplicación FusionSolar
RS485	sí
WLAN y Ethernet	mediante Smart Dongle-WLAN-FE
Redes móviles	4G, 3G o 2G mediante Smart Dongle-4G, opcional
Optimizador compatible con DC MBUS	SUN2000-450W-P

Datos de Rendimiento y Comportamiento Operativo

Eficiencia declarada

Eficiencia máxima: 98,6 por ciento.
Eficiencia europea ponderada: 98,1 por ciento.
Consumo nocturno inferior a 5,5 W.
Distorsión armónica total de salida igual o inferior al 3 por ciento.

Curva de eficiencia de la ficha técnica

La curva de eficiencia está caracterizada a tres tensiones de entrada continua: 470 V, 600 V y 850 V.
El barrido recorre el rango de carga del 0 al 100 por ciento de la potencia nominal.
La banda representada en el diagrama abarca del 90 al 100 por ciento de eficiencia.

Límites operacionales

Temperatura de operación de -25 a +60 °C.
Altitud de 0 a 4.000 m, con reducción de potencia por encima de 2.000 m.
Humedad relativa del 0 al 100 por ciento.
Grado de protección IP 65 con refrigeración por convección natural.

Aplicaciones Detalladas y Casos de Uso

chevron_rightAutoconsumo trifásico con acumulación

Viviendas y pequeños comercios con suministro trifásico y campo generador de hasta 15.000 Wp recomendados.
Acumulación mediante HUAWEI Smart String ESS, denominación comercial LUNA2000, de 5 a 30 kWh.
Potencia de carga y de descarga de la batería de hasta 10.000 W.

chevron_rightSuministro de respaldo

Salida de respaldo monofásica de 3.300 VA y 15 A mediante el accesorio Backup Box-B1.
Tensión de salida en respaldo de 220 V o 230 V.
Carga de la batería desde la red para asegurar reserva antes de episodios previstos de falta de suministro.

chevron_rightOptimización a nivel de módulo

Compatibilidad con el optimizador de potencia SUN2000-450W-P mediante comunicación DC MBUS.
Adecuado para cubiertas con sombras parciales o con módulos de orientación desigual.
Protección ante fallo por arco eléctrico integrada en el equipo.

chevron_rightMonitorización y gestión remota

WLAN integrado y aplicación FusionSolar para la puesta en marcha y la supervisión.
Comunicación RS485 con contadores y equipos auxiliares de la instalación.
Conectividad ampliable mediante Smart Dongle-WLAN-FE o Smart Dongle-4G.

chevron_rightMantenimiento de la producción a largo plazo

Recuperación PID integrada para revertir la degradación de los módulos por potencial inducido.
Descargadores tipo II en continua y alterna compatibles con EN/IEC 61643-11.
Monitorización de aislamiento y de corriente residual permanente.

Certificaciones y Cumplimiento Normativo

Seguridad de producto

checkEN/IEC 62109-1 - requisitos generales de seguridad de convertidores de potencia fotovoltaicos
checkEN/IEC 62109-2 - requisitos particulares para inversores fotovoltaicos
checkIEC 62116 - procedimiento de ensayo de las medidas de prevención de funcionamiento en isla
checkEN/IEC 61643-11 - referencia de los descargadores de sobretensión tipo II compatibles

Conexión a red

checkRD 1699 - conexión de instalaciones de producción a la red de baja tensión en España
checkEN 50438 - requisitos de conexión de microgeneradores a redes de distribución de baja tensión
checkVDE-AR-N-4105 - requisitos de conexión a redes de baja tensión en Alemania
checkCEI 0-21 - regla de conexión a redes de baja tensión en Italia
checkG98 y G99 - requisitos de conexión de generación en el Reino Unido
checkUTE C15-712 - instalaciones fotovoltaicas conectadas a red en Francia
checkC10/11 - prescripciones de conexión en Bélgica
checkIEC 61727 - características de la interfaz de conexión a la red de distribución
checkAS 4777, ABNT, TOR D4, NRS 097-2-1 y DEWA - requisitos de conexión en Australia, Brasil, Austria, Sudáfrica y Dubái

Servicio Técnico Profesional Techno Sun

Soporte técnico especializado para instaladores profesionales con asesoramiento en dimensionado, configuración, puesta en marcha y resolución de incidencias técnicas.

STOCK PERMANENTE ENVÍO 24-48H GARANTÍA OFICIAL HUAWEI

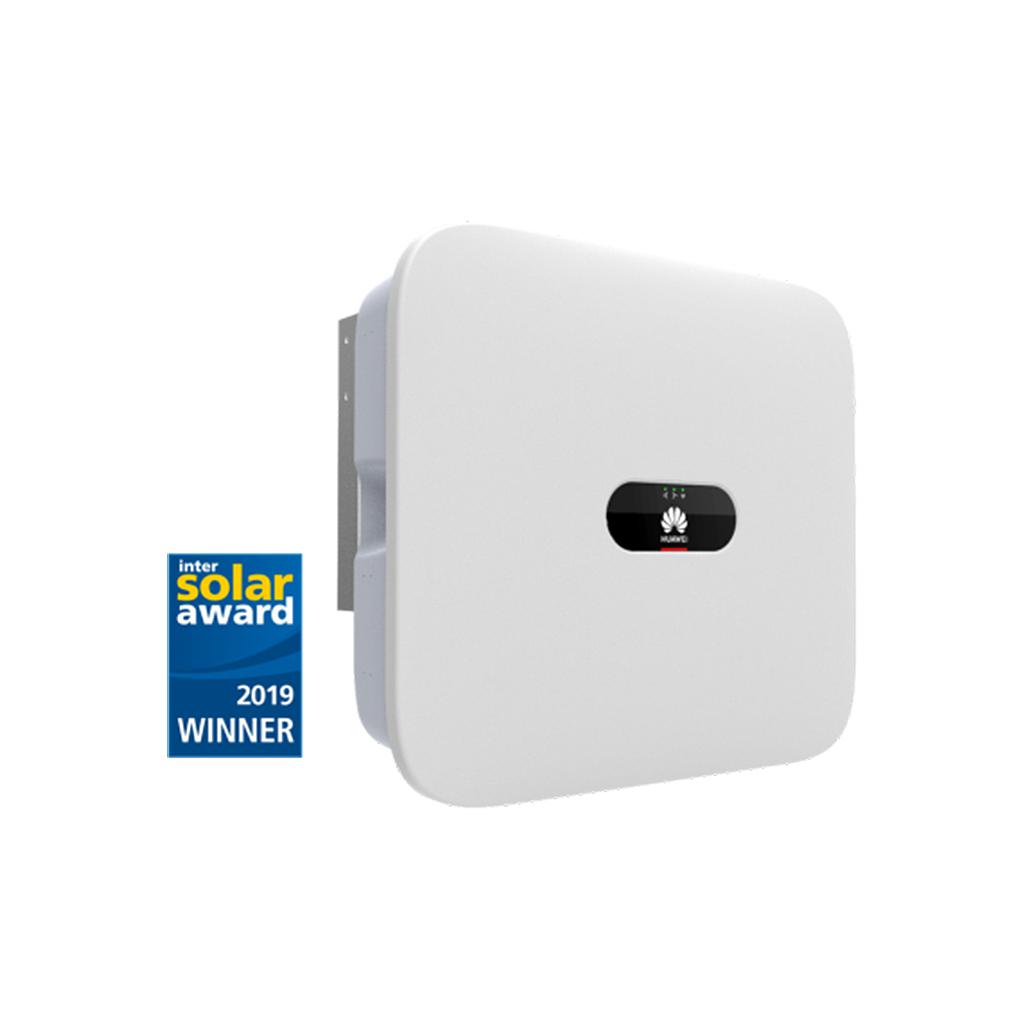

Huawei SUN2000-10KTL-M1

Referencia: 01074311-006 | Inversor híbrido trifásico de 10 kW

Equipo de referencia para el autoconsumo trifásico con acumulación de alta tensión y protección activa ante fallo de arco eléctrico.

GARANTÍA OFICIAL HUAWEI DISTRIBUIDOR AUTORIZADO

Marca	Huawei
Tipo de inversor	de Red
Potencia nominal (W)	10000
Salida AC inversor o cargador	3PH/N/PE (400/230Vac - 50Hz)
