Toscano COMBI-MAX

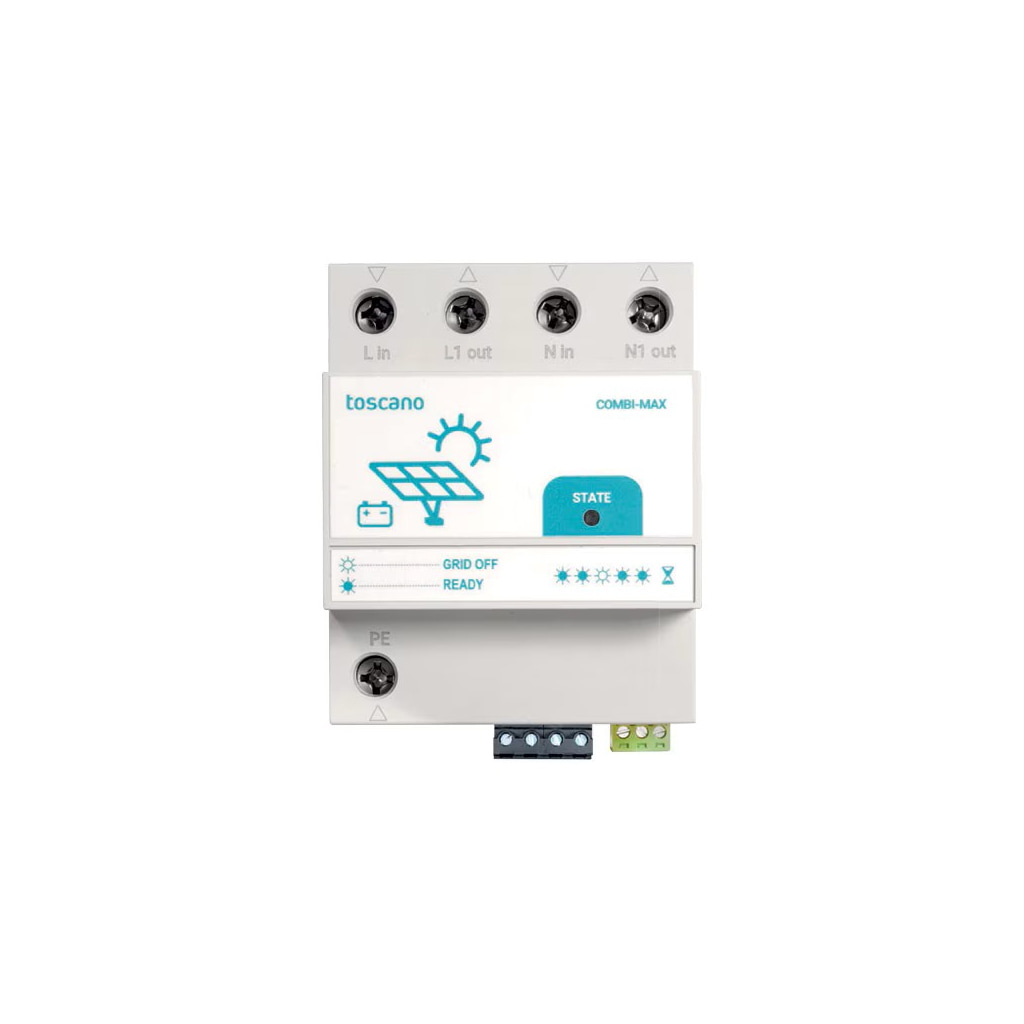

[10005140] Toscano COMBI-MAX
COMBI-MAX Sistema monofásico de backup para Huawei y Fronius GEN24. 2x50A
📕 Descarga de documentación
Nombre mostrado:
[10005140] Toscano COMBI-MAX
Especificaciones Técnicas Detalladas
- Función principal: control y protección para sistemas de backup y funcionamiento en isla
- Modo isla: desconecta la instalación de autoconsumo de la red eléctrica
- Unión Neutro-Tierra: evita el neutro flotante según la ITC-BT-08
- Activación modo Backup: salida de activación (Backup total / cargas críticas) hacia el inversor
- Doble salida de control: orden de modo backup y confirmación
- Indicación de estado: LED de estado (GRID OFF / READY)
- Reconexión a la red: automática tras tres minutos con la tensión dentro de márgenes normales
- Entrada de red: bornes L in / N in
- Salida hacia inversor: bornes L1 out / N1 out
- Borne PE: conexión de tierra para unión N-PE
- Salidas de control: bornes de señalización de modo backup y confirmación
- Intensidad nominal: 2 x 50 A
- Configuración: monofásica (2 polos)
- Montaje: carril DIN para cuadro eléctrico
- Inversores compatibles: Fronius GEN24 y Huawei SUN2000
- Otros inversores: consultar disponibilidad con el fabricante
- Modos de backup soportados: Backup total y Backup de cargas críticas
Datos de Rendimiento y Funcionamiento
Secuencia de actuación
- Detección de anomalía de servicio de la red eléctrica principal
- Desconexión de la instalación de la red (modo isla) y referencia del neutro a tierra
- Activación del modo Backup del inversor para suministrar energía a la instalación
- Reconexión automática a la red cuando la tensión vuelve a valores normales
Criterio de reconexión
- La reconexión solo se produce tras al menos tres minutos con la tensión de red dentro de márgenes normales
- Desactivación automática del modo Backup del inversor al restablecerse el suministro
- Señalización continua del estado operativo mediante LED (GRID OFF / READY)
Aplicaciones Detalladas y Casos de Uso
Backup total en vivienda
- Mantiene alimentada la totalidad de los consumos de la vivienda durante un corte de red
- Garantiza la continuidad de suministro a partir del inversor y el sistema de almacenamiento
- Gestiona la transición entre modo conectado a red y modo isla de forma automática
Backup de cargas críticas
- Prioriza la alimentación de cargas esenciales como frigoríficos, alumbrado o equipos de telecomunicaciones
- Permite separar el circuito de cargas críticas del resto de la instalación
- Optimiza la autonomía del almacenamiento concentrando el consumo en lo imprescindible
Autoconsumo fotovoltaico con respaldo
- Integración en instalaciones de autoconsumo con inversores Fronius GEN24 o Huawei SUN2000
- Cumplimiento de la separación neutro-tierra exigida en funcionamiento en isla (ITC-BT-08)
- Adecuación a las exigencias de las ITC-BT-40 y 53 para instalaciones generadoras
Certificaciones y Cumplimiento Normativo
Normativa de instalación
- ITC-BT-40 / 53 - cumplimiento para instalaciones generadoras y de autoconsumo
- ITC-BT-08 - unión neutro-tierra en funcionamiento en isla
Garantía de calidad
- Marcado CE - declaración de conformidad de la Unión Europea
- Ensayos de laboratorio - equipos testados por laboratorios externos
Servicio Técnico Profesional Techno Sun
Soporte técnico especializado para instaladores profesionales con asesoramiento en dimensionado, puesta en marcha y resolución de incidencias técnicas.
STOCK PERMANENTE
ENVÍO 24-48H
GARANTÍA OFICIAL TOSCANO
Toscano COMBI-MAX 2x50A
Referencia: 10005140 | Control y protección de backup
La solución definitiva para garantizar el funcionamiento en isla y la protección de personas e instalación en sistemas fotovoltaicos de autoconsumo con respaldo.
