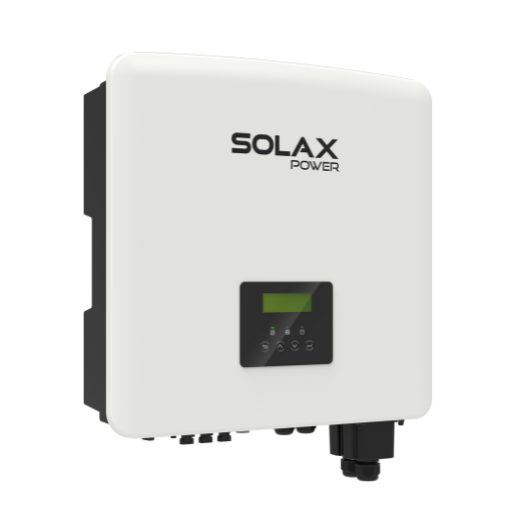

SolaX X3-HYB-10.0-P G4 PRO 10000W
[101020001611] SolaX X3-HYB-10.0-P G4 PRO 10000W
Inversor híbrido SolaX Power X3-HYB-10.0-P G4 PRO 10000W
Especificaciones: 10000 W | 30 kg
Referencia: 101020001611
📕 Descarga de documentación
Nombre mostrado:
[101020001611] SolaX X3-HYB-10.0-P G4 PRO 10000W
Especificaciones Técnicas Detalladas
- Potencia FV máxima recomendada: 20 kWp
- Tensión máxima de entrada FV: 1.000 V
- Tensión nominal de entrada FV: 650 V
- Rango de operación de tensión: 110–950 V
- Rango MPPT: 110–950 V (ultraancho)
- Tensión de arranque: 120 V
- Número de rastreadores MPPT: 3 (1 cadena por MPPT)
- Corriente máxima por MPPT: 20 A / 20 A / 20 A
- Corriente de cortocircuito máxima por MPPT: 25 A / 25 A / 25 A
- Sobredimensionamiento FV máximo: 200% de la potencia AC nominal
- Potencia nominal de salida AC: 10.000 W
- Potencia aparente máxima de salida: 11.000 VA
- Corriente nominal de salida AC: 14,5 A
- Corriente continua máxima de salida: 16,7 A
- Tensión AC nominal: 3/N/PE, 230/400 V
- Frecuencia nominal: 50 Hz / 60 Hz
- Rango de frecuencia AC: 50 ± 5 Hz / 60 ± 5 Hz
- Factor de potencia ajustable: 0,8 inductivo a 0,8 capacitivo
- THDi a potencia nominal: < 3%
- Potencia aparente máxima de entrada AC: 21,0 kVA
- Corriente máxima de entrada AC: 30,4 A
- Salida AC máxima: Hasta 110% de la potencia nominal
- Tipo de batería compatible: Ion-litio (HV)
- Rango de tensión de batería: 120–800 V
- Corriente máxima de carga/descarga (2 puertos): 50 A (25 A × 2)
- Corriente máxima con un solo puerto: 30 A
- Número de puertos de batería: 2 (función 2-en-1 para expansión)
- Comunicación BMS: COM1 (BMS 1, BMS 2 vía RS485)
- Gestión de carga: Autoadaptación a BMS del fabricante de batería
- Tensión/frecuencia EPS nominal: 230 V / 400 V, 50 Hz / 60 Hz
- Potencia EPS nominal: 10 kVA
- Potencia EPS de pico: 200% de la potencia nominal durante 10 s
- Tiempo de conmutación EPS: < 10 ms (nivel UPS)
- Modo microrred: Sí (también compatible con generador diésel)
- Fases EPS disponibles: L1, L2, L3 + N
- Eficiencia máxima: 98,0%
- Eficiencia europea: 97,7%
- Topología: Sin transformador (Non-Isolated)
- Dimensiones (An × Al × P): 560 × 503 × 210 mm
- Peso neto: 38 kg
- Grado de protección: IP66
- Temperatura de operación: -35 ∼ 60 °C (> 45 °C con derating)
- Altitud máxima de operación: 3.000 m
- Humedad relativa: 4–100% HR (condensante)
- Refrigeración: Ventilación natural + ventilación activa inteligente
- Consumo en espera (noche): < 40 W en standby, < 5 W en reposo
- Interfaz COM1: Paralelo 1, Paralelo 2, BMS 1, BMS 2, RS485, Contador/TC
- Interfaz COM2: DI/DO, EVC, XHUB, DRM, V2X, Bomba de calor
- Categoría de sobretención: Red: III — Batería: II — FV: II
Datos de Rendimiento y Curvas de Eficiencia
Eficiencia de conversión
- Eficiencia máxima: 98,0%
- Eficiencia europea ponderada: 97,7%
- Topología sin transformador para mínimas pérdidas de conversión
- Rendimiento estable desde el 5% de carga hasta potencia nominal
Límites operacionales
- Temperatura de operación: -35 a +60 °C
- Derating automático por encima de 45 °C para protección térmica
- Altitud máxima de instalación: 3.000 m sobre el nivel del mar
- IP66: estanqueidad total frente a polvo e inmersiones a chorro de agua
Gestión energética avanzada
- Smart Schedule y Smart Scene para programación inteligente
- Gestión ToU (Time of Use) 7 días × 24 horas
- VPP preparado: OpenADR, IEEE 2030.5, FCAS, API
- V2X preparado para integración con vehículo eléctrico y hogar inteligente
- Compatible con contador inalámbrico (Wireless Meter)
Aplicaciones Detalladas y Casos de Uso
Instalaciones residenciales trifásicas de alto consumo
- Viviendas unifamiliares con cargas trifásicas: bombas de calor, climatización, recarga de vehículos eléctricos
- Autoconsumo fotovoltaico con acumulación en batería y configuración de vertido cero
- Maximización del autoconsumo mediante gestión ToU: carga en horas valle, descarga en horas punta
- Gestión de cargas de alta potencia gracias a la capacidad de salida del 110% de la potencia nominal
Pequeñas instalaciones comerciales y terciarias
- Oficinas, pequeño comercio y talleres con suministro trifásico 400 V
- Reducción de la potencia contratada mediante gestión activa del pico de demanda
- Gestión de cargas críticas mediante salida EPS con conmutación inferior a 10 ms
- Integración en redes de energía virtual (VPP) vía OpenADR e IEEE 2030.5
Instalaciones con requisito de respaldo UPS
- Continuidad de suministro en instalaciones con servidores, equipos médicos o de seguridad
- Conmutación EPS en menos de 10 ms: indistinguible de un SAI en la mayoría de cargas electrónicas
- Capacidad de pico EPS del 200% durante 10 segundos para absorber el arranque de motores
- Modo microrred y compatibilidad con generador diésel como respaldo adicional
Modernización de instalaciones fotovoltaicas existentes
- Rango MPPT ultraancho (110–950 V) compatible con cadenas existentes de diversas configuraciones
- Tres MPPT independientes para instalaciones con diferentes orientaciones o inclinaciones
- Sobredimensionamiento FV del 200% para aprovechar generadores de alta producción
- Acoplamiento AC para añadir almacenamiento sin modificar el cableado de paneles
Certificaciones y Cumplimiento Normativo Completo
Estándares de seguridad y conexión a red
- IEC 62109-1 / IEC 62109-2 — Seguridad de inversores para sistemas fotovoltaicos
- VDE 0126-1-1 A1:2012 — Norma alemana de desconexión automática de la red
- VDE-AR-N 4105 — Requisitos técnicos de conexión de generadores en baja tensión (Alemania)
- EN 50549 — Requisitos para generadores conectados a red de baja y media tensión (Europa)
- CEI 0-21 — Norma italiana de conexión a la red de distribución de baja tensión
- G98 / G99 — Normas británicas de conexión de micro y pequeños generadores
Protección y seguridad eléctrica
- Protección contra sobretensíon Tipo II en AC y DC (SPD AC/DC Type II)
- Protección contra sobre/subtensión, aislamiento DC, polaridad inversa DC
- Monitorización de inyección de corriente DC y detección de corriente residual (RCD)
- Anti-isla activa por desplazamiento de frecuencia (Frequency Shift)
- Protección térmica, sobrecorriente AC y cortocircuito AC
- AFCI (detección de arcos eléctricos) disponible como opción
- Parada rápida (Rapid Shutdown) disponible como opción para mayor seguridad
Componentes Compatibles de la Serie X3-Hybrid
Este inversor pertenece a la serie X3-Hybrid de SolaX Power. A continuación se enumeran los componentes complementarios disponibles bajo referencia separada para configurar la solución completa según las necesidades de la instalación.
Accesorios de conexión
- 316101006402 — AC Cover X3-Hybrid (tapa de protección de conexiones AC)
Extensión de garantía
- ACC380 — Extensión de garantía de 5 años para X3-Hybrid-10.0 (disponible bajo referencia separada)
Kits de sistema compatibles
- KIT0111 — X3-Hybrid-5.0 + Triple Power T58 (configuración completa 5 kW)
- KIT0112 — X3-Hybrid-6.0 + Triple Power T58 (configuración completa 6 kW)
Servicio Técnico Profesional Techno Sun
Soporte técnico especializado para instaladores profesionales con asesoramiento en dimensionado, puesta en marcha y resolución de incidencias técnicas.
STOCK PERMANENTE
ENVÍO 24-48H
GARANTÍA OFICIAL SOLAX POWER
SolaX X3-HYB-10.0-P G4 PRO — Inversor Híbrido Trifásico 10 kW
Referencia: 101020001611 | Inversor Híbrido Trifásico G4 PRO
La solución definitiva para la gestión híbrida de energía trifásica en instalaciones residenciales de alto consumo y pequeñas aplicaciones comerciales que demandan máxima fiabilidad y eficiencia energética.
