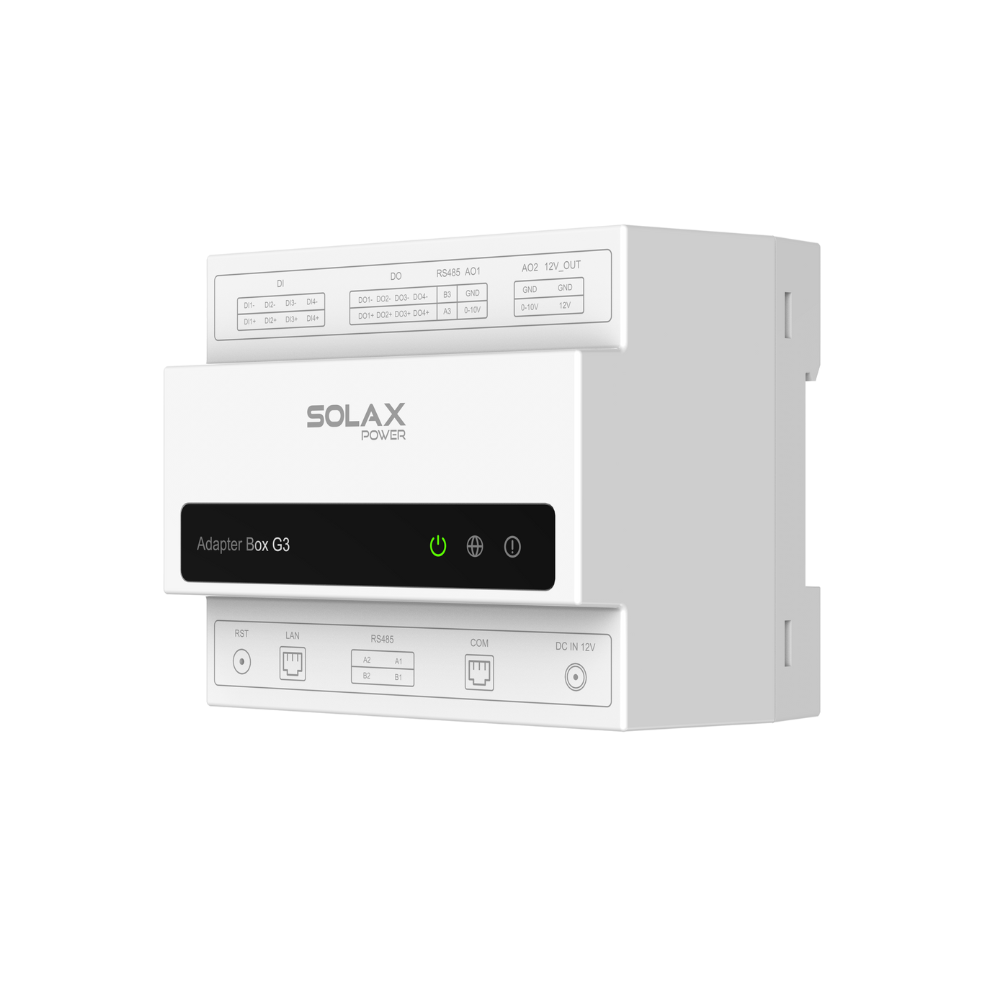

SolaX Adapter Box G3
[104011000100] SolaX Adapter Box G3
Diseñado para un uso eficiente de la energía, permite un equilibrio inteligente de la carga entre cargadores de vehículos eléctricos, bombas de calor y otros dispositivos.
Admite señales de control directas e indirectas, múltiples modos de funcionamiento y distribución de energía fotovoltaica para reducir la dependencia de la red eléctrica.
Compatible con sistemas Solax Power.
📕 Descarga de documentación
Nombre mostrado:
[104011000100] SolaX Adapter Box G3
Especificaciones Técnicas Detalladas
| Parámetro eléctrico | Valor |
|---|---|
| Alimentación | 12 Vcc, 0,25 A |
| Consumo | 3 W |
| Salida de corriente continua | 12 V, 0,03 A |
| Interfaz | Valor |
|---|---|
| Comunicación serie | 3 x RS485 |
| Conexión de red | WiFi de 2,4 GHz o Ethernet 10M |
| Entradas digitales | 4 x DI a 12 V |
| Salidas digitales | 4 x DO |
| Salidas analógicas | 2 x AO de 0 a 10 V |
| Interfaz de usuario | LED, aplicación móvil y botón de reinicio |
| Parámetro general | Valor |
|---|---|
| Dimensiones (alto x ancho x profundidad) | 83 x 100 x 65 mm |
| Peso | 0,2 kg |
| Rango de temperatura de funcionamiento | -20 a +50 °C |
| Rango de temperatura de almacenamiento | -30 a +60 °C |
| Humedad | 0 a 95 %, sin condensación en el exterior |
| Altitud | inferior a 2.000 m |
| Grado de protección | IP20 |
| Método de instalación | Carril DIN |
| Código EAN | 8435438808768 |
| Comunicación inalámbrica | Valor |
|---|---|
| Versión de Bluetooth | V4.2 |
| Rango de frecuencia Bluetooth | 2.402 a 2.480 MHz |
| Potencia máxima de transmisión Bluetooth | 9,55 dBm |
| Rango de frecuencia Wi-Fi | 2.412 a 2.472 MHz en 802.11b/g/n (HT20); 2.422 a 2.462 MHz en 802.11n (HT40) |
| Potencia máxima de transmisión Wi-Fi | 19,23 dBm |
| Puerto | Función y límites de cableado |
|---|---|
| DI1 y DI2 | Detección de contacto seco para recibir órdenes de red desde controladores inteligentes de terceros |
| DI3 y DI4 | Canales reservados para uso posterior |
| Longitud de cable DI | hasta 100 m |
| DO1 a DO4 | Cuatro canales de contacto seco de salida para enviar órdenes SG Ready o de contacto seco a la bomba de calor |
| Tensión externa admitida en DO | de 5 a 24 V; tensiones superiores a 24 V pueden dañar la placa |
| Longitud de cable DO | hasta 20 m |
| RS485 A3 y B3 | Conexión de bomba de calor compatible |
| AO1 | Señal analógica de 0 a 10 V para el control de bomba de calor y otras cargas que admiten control analógico |
| Longitud de cable AO1 | hasta 20 m |
| LAN | Conexión a router para acceso a red y comunicación con otros equipos de la red local, como el cargador de vehículo eléctrico SolaX |
| Longitud de cable LAN | hasta 100 m |
| Sección de cable de señal | de 0,25 a 0,3 mm² con punteras |
Datos de Rendimiento y Límites Operativos
Capacidad de control
- Cuatro canales de contacto seco de salida para órdenes SG Ready o de contacto seco
- Dos salidas analógicas de 0 a 10 V para cargas con control proporcional
- Tres puertos RS485, uno de ellos reservado a la conexión de bomba de calor compatible
- Cuatro entradas digitales de contacto seco, dos de ellas para órdenes procedentes de controladores externos
Conectividad
- Conexión de red por WiFi de 2,4 GHz o Ethernet 10M
- Comunicación en red local con otros equipos SolaX, como el cargador de vehículo eléctrico
- Bluetooth V4.2 para puesta en marcha y configuración local
- Interfaz de usuario mediante LED, aplicación móvil y botón de reinicio
Límites operacionales
- Funcionamiento entre -20 y +50 °C y almacenamiento entre -30 y +60 °C
- Humedad del 0 al 95 %, sin condensación en el exterior del equipo
- Altitud de trabajo inferior a 2.000 m
- Grado de protección IP20, para instalación en cuadro interior
Aplicaciones Detalladas y Casos de Uso
Gestión de bombas de calor
- Envío de órdenes SG Ready por contacto seco desde cualquiera de las cuatro salidas digitales
- Control proporcional mediante la salida analógica de 0 a 10 V
- Conexión por RS485 a bombas de calor compatibles a través de los bornes A3 y B3
Recarga de vehículo eléctrico
- Comunicación en red local con el cargador SolaX a través del puerto LAN
- Reparto de la energía fotovoltaica disponible entre la recarga y el resto de consumos
- Reducción de la dependencia de la red eléctrica en las horas de generación
Integración con controladores de terceros
- Recepción de órdenes de red por contacto seco en las entradas DI1 y DI2
- Instalaciones sujetas a limitación de potencia gestionada desde un sistema externo
- Cableado de señal de hasta 100 m en las entradas digitales
Instalación en cuadro eléctrico
- Montaje en carril DIN dentro de cuadro interior protegido
- Alimentación auxiliar a 12 Vcc con consumo de 3 W
- Cableado de señal de 0,25 a 0,3 mm² con punteras
Certificaciones y Cumplimiento Normativo
Marcado y directivas
- CE LVD - directiva de baja tensión
- CE EMC - directiva de compatibilidad electromagnética
- RED - directiva 2014/53/UE de equipos radioeléctricos
- RoHS - restricción de sustancias peligrosas
Fabricante
- SolaX Power Network Technology (Zhejiang) Co., Ltd. - fabricante declarado en la declaración de conformidad
- Adapter Box G3 - tipo de producto declarado por el fabricante
Servicio Técnico Profesional Techno Sun
Soporte técnico especializado para instaladores profesionales con asesoramiento en dimensionado, configuración, puesta en marcha y resolución de incidencias técnicas.
STOCK PERMANENTEENVÍO 24-48HGARANTÍA OFICIAL SOLAX POWER
SolaX Adapter Box G3
Referencia: 104011000100 | Módulo de control de cargas
La solución definitiva para gobernar bombas de calor, cargadores de vehículo eléctrico y otras cargas desde un sistema fotovoltaico SolaX en instalaciones que demandan máxima eficiencia energética.
✓ GARANTÍA OFICIAL SOLAX POWER✓ DISTRIBUIDOR AUTORIZADO
| Marca | SolaX Power |
