  2. INVT Inversor de bomba solar SP100-2R2-4-T-6-S 2.2kW [11001-03377] INVT Inversor de bomba solar SP100-2R2-4-T-6-S 2.2kW

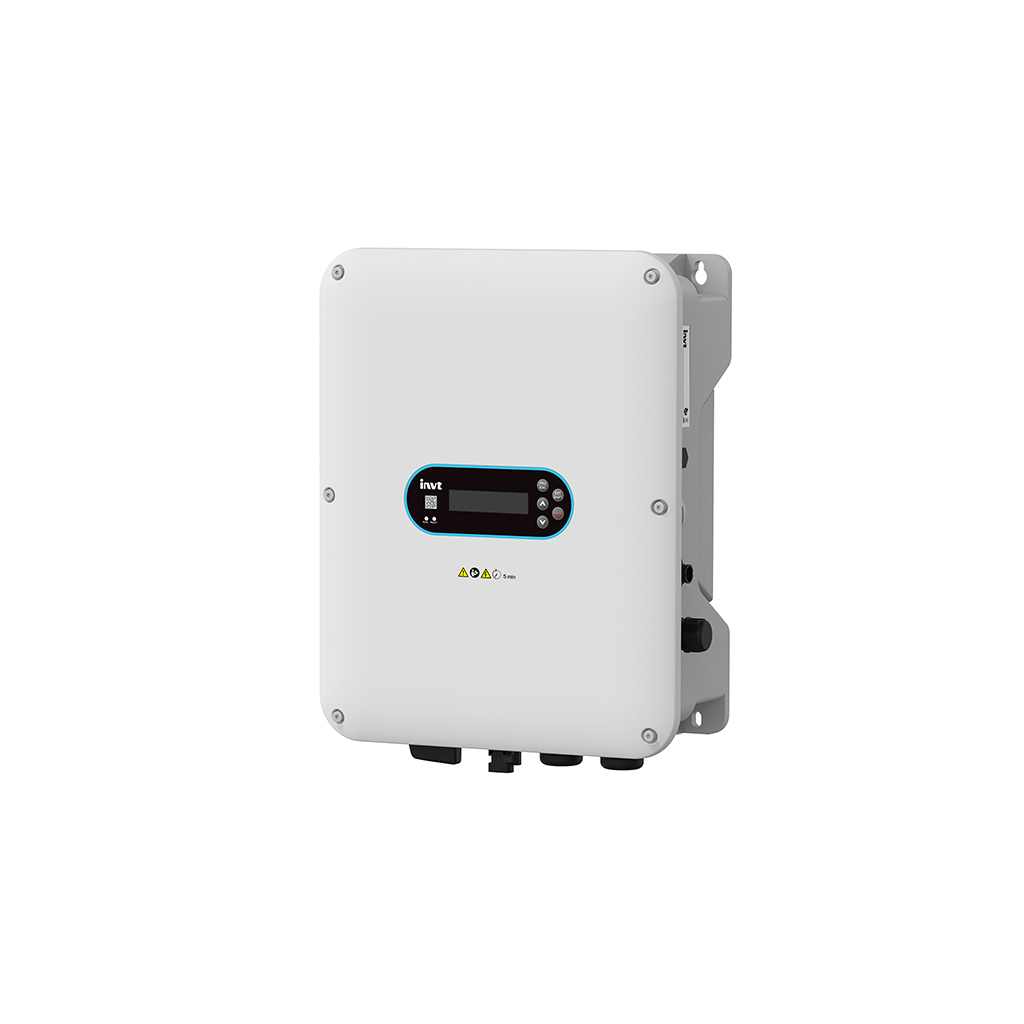

INVT Inversor de bomba solar SP100-2R2-4-T-6-S 2.2kW

[11001-03377] INVT Inversor de bomba solar SP100-2R2-4-T-6-S 2.2kW

https://b2b.technosun.com/web/image/product.template/62787/image_1920?unique=e48db0c

Inversor variador con salida AC trifásica (380Vac).
2 MPPT integrados para conexión de paneles fotovoltaicos con rango de funcionamiento de 220-900Vdc.
Entrada AC 3PH 380V (-15%)~440V (+10%). Tanto de red eléctrica como generador diesel.
Pantalla LCD con botonera.
Protección IP66

  • Marca
  • Potencia nominal (W)
  • Salida AC inversor o cargador

Esta combinación no existe.

Para ver los precios, por favor regístrese o inicie sesión con su cuenta.
Contáctenos

Términos y condiciones de venta

Nombre mostrado: [11001-03377] INVT Inversor de bomba solar SP100-2R2-4-T-6-S 2.2kW
Código HS: 8504409590

Variador solar para bombeo INVT SP100-2R2-4-T-6-S de 2,2 kW trifásico 380 V

Controlador de bomba solar con módulo elevador integrado, entrada híbrida de red o grupo electrógeno y grado de protección IP66

El INVT SP100-2R2-4-T-6-S es un variador solar para bombeo de 2,2 kW de potencia nominal con salida trifásica de 0 a 380 V y frecuencia regulable de 0 a 400 Hz. Admite entrada fotovoltaica de 220 V a 900 V y entrada de corriente alterna trifásica de 380 V (-15 %) a 440 V (+10 %), procedente tanto de la red eléctrica como de un grupo electrógeno diésel.

La variante con sufijo T incorpora un módulo elevador de tensión que permite arrancar a baja tensión y reducir el número de módulos fotovoltaicos conectados en serie: la configuración recomendada por el fabricante para este modelo es de cinco módulos de 540 W en una sola cadena, frente a las catorce unidades que exigen las variantes sin elevador de potencia similar.

El equipo integra seccionador de corriente continua, fusible, protector contra sobretensiones y embarrado en una envolvente IP66, de modo que el cuadro de campo se simplifica y la instalación puede realizarse a la intemperie, incluso bajo los propios módulos fotovoltaicos.

SKU

11001-03377

Potencia nominal

2,2 kW

Entrada de CA

Trifásica 380 V

Grado de protección

IP66

Especificaciones Técnicas Detalladas

Entrada de corriente continua (generador fotovoltaico)

Rango de tensión de entrada fotovoltaica220 V - 900 V
Tensión de entrada máxima900 V
Tensión de arranque100 V
Tensión mínima de trabajo70 V
Rango de tensión recomendado100 V - 850 V
Corriente máxima de entrada fotovoltaica15 A
Eficiencia de seguimiento MPPT99 %
Módulo elevador de tensiónIntegrado, permite el arranque a baja tensión y reduce el número de módulos necesarios en serie

Entrada de corriente alterna (red eléctrica o grupo electrógeno)

Tensión de entradaCA trifásica 380 V (-15 %) a 440 V (+10 %), tensión nominal 380 V
Corriente de entrada de CA5,8 A
Frecuencia de entrada50 Hz o 60 Hz, rango admisible de 47 a 63 Hz con una variación máxima del 20 % por segundo
Capacidad de cortocircuitoSegún IEC 61439-1, la corriente asignada de corta duración admisible en los bornes de entrada del conjunto alcanza los 100 kA

Salida de corriente alterna hacia la bomba

Potencia nominal de salida2,2 kW
Tensión de salida0 V - 380 V
Corriente nominal de salida5,5 A
Rango de frecuencia de salida0 Hz - 400 Hz
Capacidad de sobrecarga120 % de la corriente nominal durante 60 s y 150 % durante 10 s

Control del motor

Modo de controlControl vectorial espacial de tensión y control vectorial sin sensor (SVC)
Tipos de motor admitidosMotor asíncrono (AM) y motor síncrono (SM)
Tensión aplicada al motorDe 0 V a la tensión nominal del motor, trifásica simétrica
Rango de frecuencia del motor0 Hz - 400 Hz
Resolución de frecuencia0,01 Hz
Punto de debilitamiento de campo10 Hz - 400 Hz
Frecuencia de conmutación1 kHz - 15 kHz, configurable mediante el código de función P00.14
Longitud máxima del cable de motor200 m
Relación de regulación de velocidad1:200 en motor asíncrono y 1:20 en motor síncrono, ambos en modo SVC
Precisión del control de velocidadMás menos 0,2 % en modo SVC
Fluctuación de velocidadMás menos 0,3 % en modo SVC
Protección de cortocircuito de salidaConforme a los requisitos de IEC 61800-5-1

Entradas, salidas y comunicaciones

Entradas digitalesTres entradas estándar con frecuencia máxima de 1 kHz
Resolución de la entrada digital de terminalNo superior a 2 ms
Salida de reléUna salida de relé programable con contactos RO1A (NA), RO1B (NC) y RO1C (común)
Capacidad de los contactos del relé3 A a 250 Vca y 1 A a 30 Vcc
Comunicación serieRS485 con protocolo Modbus, sobre par trenzado apantallado
Bornes disponiblesSeccionador de CC, entrada fotovoltaica, entrada de CA, salida de CA, terminal de teclado externo, terminal IoT y terminal de señales de control

Protecciones integradas

Protección de mínima tensiónIntegrada
Protección de sobretensiónIntegrada
Protección de sobrecargaIntegrada
Protección de marcha en seco (baja carga)Integrada
Protección de sobretemperaturaIntegrada
Protección contra sobretensiones transitoriasIntegrada
Detección de depósito lleno y depósito vacíoIntegrada
Protección térmica del motorEl equipo bloquea la salida y corta la alimentación al detectar sobrecarga
Elementos de campo integradosSeccionador de CC, fusible, protector contra sobretensiones y embarrado en el propio equipo

Datos generales y condiciones ambientales

Grado de protecciónIP66
Grado de contaminaciónNivel 2
Método de instalaciónMontaje mural
RefrigeraciónDisipación natural o ventilación forzada
Temperatura de funcionamiento-10 a +60 °C, con reducción del 1 % por cada grado por encima de 45 °C
Altitud de trabajoHasta 1.000 m; por encima, reducción del 1 % cada 100 m; por encima de 3.000 m, consultar con el fabricante
Vibración máxima admisible5,8 m/s2 (0,6 g)
Dimensiones (ancho x alto x fondo)298 x 372 x 150 mm
Peso5 kg
Interfaz de usuarioPantalla LCD con teclado de seis teclas, indicador de funcionamiento e indicador de fallo

Módulos de monitorización remota disponibles

Módulo 4GICA400-06N, con antena integrada y tarjeta MicroSIM
Módulo WiFiICA100-06N, con antena integrada
Interfaz de datosRS485
Tensión de trabajo5 Vcc a 12 Vcc
Consumo3 W en la versión 4G y 1,5 W en la versión WiFi
Memoria8 MB flash en la versión 4G y 2 MB flash en la versión WiFi
Velocidad de comunicación serie9.600 bps, ajustable de 1.200 a 115.200 bps
Intervalo de adquisición de datos5 minutos, ajustable de 1 a 15 minutos
Temperatura de trabajo del módulo-25 a +65 °C
Humedad de trabajo del móduloInferior al 90 % sin condensación
Material de la carcasaPC + ABS V0
ConfiguraciónDesde la aplicación por Bluetooth
Actualización de firmwareRemota

Funciones de supervisión

Seguimiento remotoSupervisión del sistema de bombeo desde ordenador o teléfono móvil
Prealarma de falloAviso anticipado de incidencias
Consulta de datos históricosDisponible
Análisis estadístico de datosDisponible
Gestión postventaDisponible desde la plataforma

Datos de Rendimiento y Límites Operativos

Límites operacionales

  • Rango de tensión fotovoltaica de 220 V - 900 V, con tensión de entrada máxima de 900 V.
  • Tensión de arranque de 100 V y tensión mínima de trabajo de 70 V.
  • Corriente máxima de entrada fotovoltaica de 15 A.
  • Eficiencia de seguimiento del punto de máxima potencia del 99 %.
  • Capacidad de sobrecarga del 120 % durante 60 s y del 150 % durante 10 s.

Dimensionado del generador fotovoltaico

  • Configuración recomendada por el fabricante para este modelo: 5 módulos en serie en una sola cadena, con módulos de 540 W y tensión de circuito abierto de 49 más menos 1 V.
  • Potencia nominal de salida de 2,2 kW y corriente nominal de salida de 5,5 A.
  • El módulo elevador integrado permite arrancar con menos módulos en serie que un variador convencional.

Funcionamiento híbrido con red o grupo electrógeno

  • Entrada de Trifásica 380 V admitida tanto desde red eléctrica como desde grupo electrógeno diésel.
  • En modo híbrido el equipo emplea a la vez la energía fotovoltaica y la de la fuente de corriente alterna: cuanto mayor es la radiación, menor es el consumo de energía de la red.
  • Compensación híbrida automática y diodo anti-retorno incorporado.
  • Visualización del consumo de energía en corriente alterna y en corriente continua sobre la pantalla LCD.
  • Arranque y paro automáticos en función de la radiación disponible.

Integración en la instalación

  • El equipo integra seccionador de CC, fusible, protector contra sobretensiones y embarrado, lo que simplifica el cuadro de campo.
  • Grado de protección IP66 para instalación a la intemperie, incluso bajo los propios módulos fotovoltaicos.
  • Montaje mural con refrigeración natural o forzada según el modelo.
  • Protección multi-bomba y posibilidad de gobernar varios motores desde el mismo equipo con la protección térmica correspondiente.

Aplicaciones Detalladas y Casos de Uso

chevron_rightRiego agrícola
  • Bombeo desde pozo o balsa para riego por goteo, aspersión o inundación.
  • Explotaciones sin acometida eléctrica o con acometida de coste elevado.
  • Campañas de riego concentradas en los meses de mayor radiación solar.
  • Regulación de la frecuencia de salida entre 0 Hz y 400 Hz para adaptar el caudal a la demanda.
chevron_rightAbastecimiento de agua doméstica y comunitaria
  • Llenado de depósitos elevados en viviendas aisladas y núcleos rurales.
  • Detección de depósito lleno y depósito vacío para el gobierno automático del llenado.
  • Arranque y paro automáticos según la radiación disponible, sin intervención del usuario.
chevron_rightGanadería y abrevaderos
  • Alimentación de abrevaderos y balsas en explotaciones extensivas.
  • Emplazamientos alejados de la red donde el grupo electrógeno resulta costoso de mantener.
  • Funcionamiento híbrido para asegurar el suministro en días de baja radiación.
chevron_rightControl de la desertificación y reforestación
  • Riego de plantaciones forestales y trabajos de restauración de suelos.
  • Instalaciones a la intemperie gracias al grado de protección IP66.
  • Supervisión remota mediante los módulos 4G o WiFi opcionales.
chevron_rightSustitución o apoyo de grupos electrógenos
  • Reducción del consumo de gasóleo en instalaciones de bombeo existentes.
  • Compatibilidad con la entrada de corriente alterna procedente de un grupo diésel.
  • Compensación automática entre la energía fotovoltaica y la de la fuente de corriente alterna.

Certificaciones y Cumplimiento Normativo

Seguridad y compatibilidad

  • checkMarcado CE - Certificado CE de la serie SP100 emitido por el fabricante, disponible en la documentación adjunta.
  • checkIEC 61800-5-1 - La protección de cortocircuito de la salida al motor cumple los requisitos de esta norma de accionamientos eléctricos de potencia.
  • checkIEC 61439-1 - Referencia empleada para la corriente asignada de corta duración admisible en los bornes de entrada del conjunto.

Protección del equipo

  • checkIP66 - Grado de protección frente a polvo y agua que permite la instalación a la intemperie.
  • checkGrado de contaminación nivel 2 - Clasificación del entorno de instalación admitida por el equipo.

Documentación disponible

  • checkFicha del producto - Manual de usuario, catálogo de la serie SP100, certificado CE y certificado IEC 61683 específico de este modelo disponibles en la pestaña de documentos.

Servicio Técnico Profesional Techno Sun

Soporte técnico especializado para instaladores profesionales con asesoramiento en dimensionado, puesta en marcha, parametrización y resolución de incidencias técnicas.
