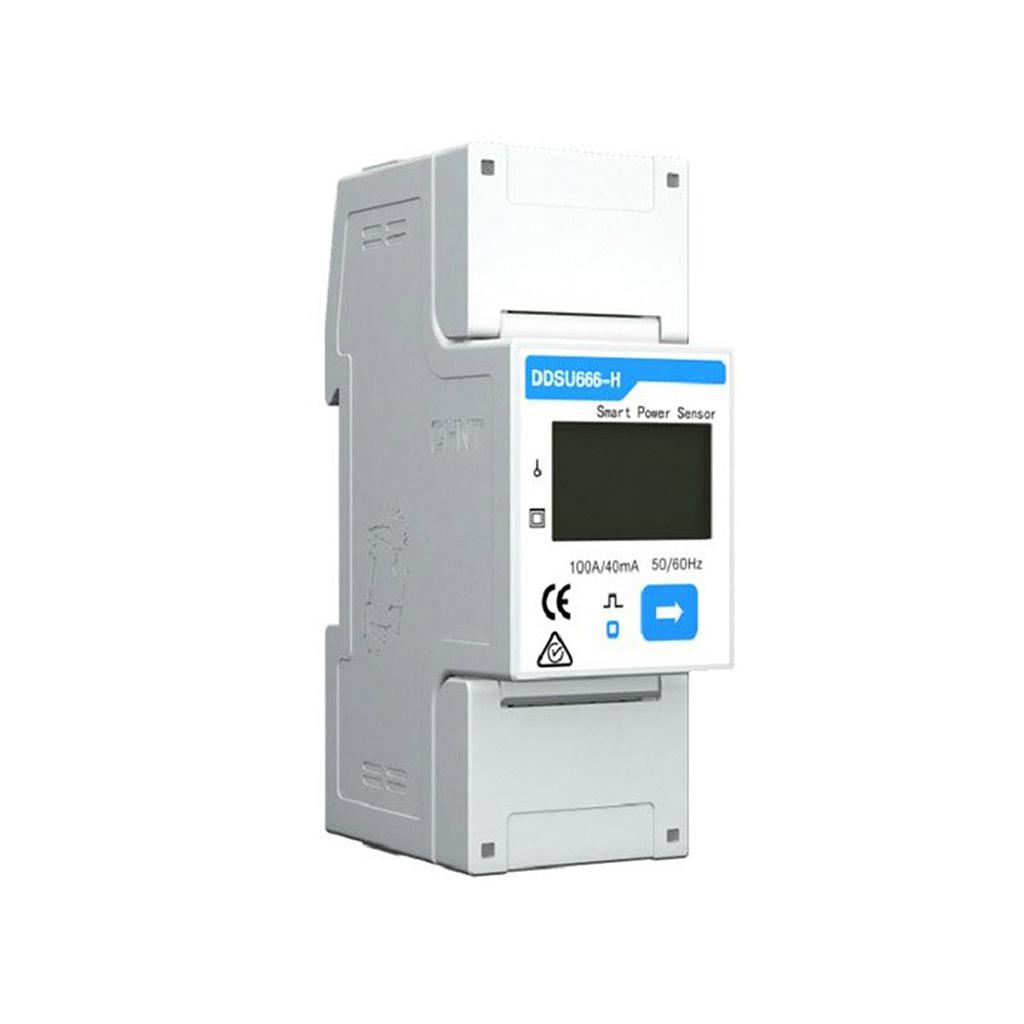

Huawei Smart Power Meter DDSU666-H 100A

Huawei Smart Power Meter DDSU666-H 100A

[20022248] Huawei Smart Power Meter DDSU666-H 100A

https://b2b.technosun.com/web/image/product.template/13988/image_1920?unique=6af3d18

No se suministra suelto, sólo junto a un inversor compatible.
Incluye toroidales.

  • Marca

Esta combinación no existe.

Para ver los precios, por favor regístrese o inicie sesión con su cuenta.
Contáctenos

Términos y condiciones de venta

Nombre mostrado: [20022248] Huawei Smart Power Meter DDSU666-H 100A
Código HS: 90303370

Vatímetro Huawei Smart Power Meter DDSU666-H monofásico 100 A

Contador de energía monofásico para carril DIN con transformador de corriente de 100 A y comunicación Modbus-RTU sobre RS485.

El DDSU666-H es el medidor de energía monofásico de Huawei destinado a la medida en el punto de conexión con la red. Se monta sobre carril DIN de 35 mm y transmite las lecturas al inversor mediante Modbus-RTU sobre RS485, dato imprescindible para el control de la inyección y para el reparto entre consumo y excedente.

Trabaja en configuración 1P2W con una tensión de entrada de fase de 176 a 288 Vac y un rango de medida de corriente de 0 a 100 A a través del transformador toroidal suministrado. La precisión es de ±0,5 % en tensión, ±1 % en corriente, potencia y energía, y ±0,01 Hz en frecuencia, con un consumo propio igual o inferior a 0,8 W.

La referencia corresponde exclusivamente al equipo de medida y a sus accesorios de conexión. No realiza conversión de energía ni sustituye a ningún elemento de protección del cuadro.

SKU

20022248

Red

Monofásica 1P2W

Corriente

0 – 100 A

Comunicación

RS485 Modbus-RTU

Especificaciones Técnicas Detalladas

Tipo de red1P2W (monofásica)
Tensión de entrada de fase176 – 288 Vac
Consumo propio≤ 0,8 W
Rango de medida de corriente0 – 100 A
Precisión de medida de tensión± 0,5 %
Precisión de corriente, potencia y energía± 1 %
Precisión de frecuencia± 0,01 Hz
InterfazRS485
Velocidad de transmisión9.600 bps
ProtocoloModbus-RTU
Cable de comunicación incluidoRS485 de 10 m
Dimensiones (Al x An x Pr)100 x 36 x 65,5 mm
Tipo de montajeCarril DIN de 35 mm
Peso incluidos cables1,2 kg
PantallaLCD para consulta y parametrización
Identificación de cableadoCodificación cromática de bornes
Transformador de corriente incluido1 unidad de 100 A / 40 mA con 5 m de cable
Código de barras8435438808270
Referencia interna Techno Sun20022248
Temperatura de operación-25 °C a 60 °C
Temperatura de almacenamiento-40 °C a 70 °C
Humedad de operación5 % – 95 % HR sin condensación

Datos de medida e integración

Precisión de medida

  • Clase 1 en corriente, potencia y energía en todo el rango de temperatura.
  • Precisión de tensión del ±0,5 % y de frecuencia de ±0,01 Hz.
  • Rango de medida de 0 a 100 A mediante el toroidal suministrado.

Integración en el cuadro

  • Anchura de 36 mm en montaje sobre carril DIN de 35 mm.
  • Pantalla LCD para la consulta directa de los valores medidos.
  • Identificación cromática de los bornes para simplificar el cableado.

Comunicación con el inversor

  • Enlace RS485 a 9.600 bps con protocolo Modbus-RTU.
  • Cable de comunicación RS485 de 10 m suministrado con el equipo.
  • Consumo propio igual o inferior a 0,8 W.

Aplicaciones Detalladas y Casos de Uso

chevron_right Autoconsumo monofásico con control de vertido
  • Medida en el punto frontera para el control de la energía inyectada a red.
  • Lectura en tiempo real del consumo del suministro monofásico.
  • Base de cálculo para el reparto entre autoconsumo instantáneo y excedente.
chevron_right Monitorización de la instalación
  • Aporta al sistema de monitorización los valores de tensión, corriente, potencia y energía.
  • Permite verificar el comportamiento real de la instalación frente al diseño previsto.
  • Facilita el diagnóstico de desviaciones en la producción o en el consumo.
chevron_right Montaje en cuadro eléctrico
  • Ocupa 36 mm de carril DIN de 35 mm.
  • Rango de temperatura de operación de -25 °C a 60 °C.
  • Humedad de trabajo del 5 % al 95 % HR sin condensación.
chevron_right Condiciones de suministro
  • Referencia destinada al suministro conjunto con un inversor Huawei compatible.
  • Se entrega con el transformador toroidal de medida y el cable RS485.

Documentación Técnica Oficial

Documentación disponible

  • check Ficha técnica - especificaciones oficiales del fabricante del Smart Power Meter.
  • check Manual del DDSU666-H - procedimiento de instalación y parametrización.
  • check Guía rápida - esquema de conexionado y puesta en marcha.
  • check Condiciones de garantía - documento oficial de garantía Huawei.

Servicio Técnico Profesional Techno Sun

Soporte técnico especializado para instaladores profesionales con asesoramiento en dimensionado, selección de referencias, puesta en marcha y resolución de incidencias técnicas.

STOCK PERMANENTE ENVÍO 24-48H GARANTÍA OFICIAL HUAWEI
