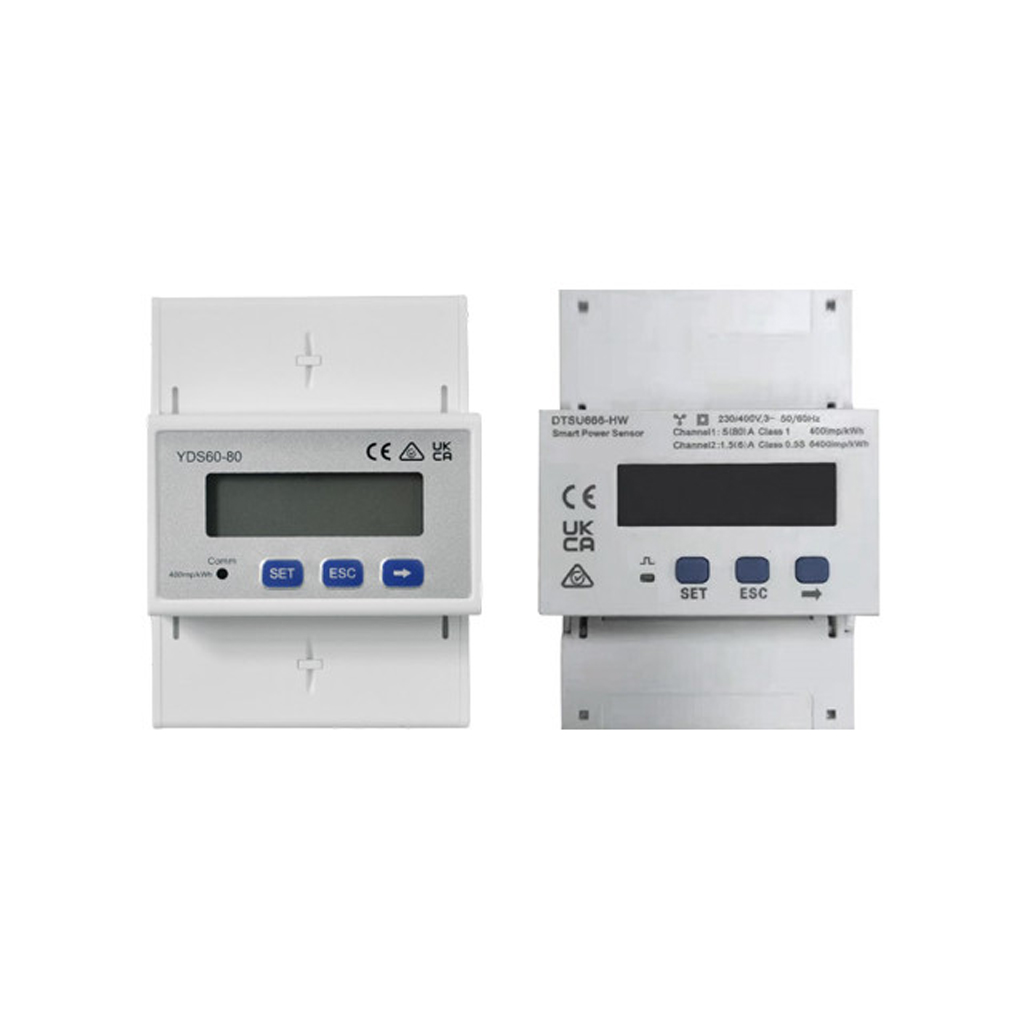

Huawei Smart Power Meter DTSU666-HW/YDS60-80 80A
[20023002] Huawei Smart Power Meter DTSU666-HW/YDS60-80 80A
Power Meter, DTSU666-HW/YDS60-80, medidor inteligente trifásico
Lectura directa hasta 80A. Admite lectura indirecta con CT x/5A (no incluidos)
Necesario para la monitorización de consumos y la gestión de energía excedente (acumulación, inyección cero)
📕 Descarga de documentación
Nombre mostrado:
[20023002] Huawei Smart Power Meter DTSU666-HW/YDS60-80 80A
Código HS:
90303370
Especificaciones Técnicas Detalladas
- Tipo de red: Trifásica 3P4W / 3P3W
- Tensión de entrada (tensión de línea): 90–500 VAC
- Consumo propio: ≤ 1,5 W
- Rango de medición de tensión de línea: 90–1000 VAC (> 500 V con transformador de tensión externo)
- Rango de medición de tensión de fase: 52–577 VAC
- Rango de medición de corriente: 0–80 A (> 80 A con transformadores de corriente externos)
- Precisión de tensión / corriente: ± 0,5%
- Precisión de potencia / energía: ± 1% (clase 1)
- Precisión de frecuencia: ± 0,01 Hz
- Interfaz: RS485
- Velocidad de transmisión: 4800 / 9600 / 19200 / 115200 bps (por defecto 9600 bps)
- Protocolo de comunicación: Modbus-RTU
- Accesorio incluido: Cable RS485 de 10 m
- Dimensiones (al x an x pr): 100 x 72 x 80 mm
- Tipo de montaje: Carril DIN35
- Peso (con cables): < 0,5 kg
- Pantalla: LCD
- Temperatura de funcionamiento: −25 a +60 °C
- Temperatura de almacenamiento: −40 a +70 °C
- Humedad de funcionamiento: 5% RH – 95% RH (sin condensación)
Datos de Rendimiento y Características
Medición Precisa
- Precisión de medición de clase 1 en potencia y energía.
- Medición directa de corriente hasta 80 A sin transformadores adicionales.
- Posibilidad de ampliar el rango con transformadores de tensión y corriente externos.
Eficiencia e Integración
- Consumo propio reducido inferior a 1,5 W.
- Pantalla LCD para una configuración y consulta sencillas.
- Comunicación RS485 Modbus-RTU compatible con inversores Huawei.
Aplicaciones Detalladas y Casos de Uso
Control de Inyección y Autoconsumo
- Medición del flujo de energía para gestionar la inyección a red en instalaciones fotovoltaicas.
- Aporta los datos de consumo necesarios para optimizar el autoconsumo solar.
Instalaciones Trifásicas Comerciales y Residenciales
- Compatible con redes trifásicas 3P4W y 3P3W de 90 a 500 VAC.
- Montaje sobre carril DIN35 para integración en cuadro eléctrico.
Monitorización Energética
- Lectura en tiempo real de tensión, corriente, potencia, energía y frecuencia.
- Integración en sistemas de monitorización mediante el protocolo Modbus-RTU.
Certificaciones y Cumplimiento Normativo Completo
Marcado y Precisión
- Marcado CE - Conformidad europea
- Marcado UKCA - Conformidad para el mercado del Reino Unido
- Precisión clase 1 - Medición de potencia y energía
Componentes Compatibles de la Serie Accesorios Huawei
Este vatímetro forma parte de la gama de accesorios Huawei. A continuación se enumeran otros componentes complementarios disponibles bajo referencia separada para configurar la solución completa según las necesidades de la instalación.
Vatímetros
- 20022248 — Smart Power Meter DDSU666-H 100 A
- 20022249-001 — Smart Power Meter DTSU666-H 250 A / 50 mA
Módulos de Comunicación
- 02314ALM-003 — Smart Dongle 4G B-06-EU
- 02312QMV-004 — Smart Dongle-WLAN-FE A-05 (AP+STA)
Optimizadores
- 02313TTE-004 — Smart PV Optimizer SUN2000-450W-P2
- 02314AQB-001 — Smart Module Controller MERC-1100W-P
Gestión y Respaldo
- 02312SCU-004 — Smart Logger 3000A01EU
- 01076984 — Backup SmartGuard 63A-T0
Servicio Técnico Profesional Techno Sun
Soporte técnico especializado para instaladores profesionales con asesoramiento en dimensionado, puesta en marcha y resolución de incidencias técnicas.
Huawei Smart Power Meter DTSU666-HW/YDS60-80 80 A
Referencia: 20023002 | Vatímetro Trifásico
La solución definitiva para la medición y el control de energía en aplicaciones que demandan máxima fiabilidad y precisión.
