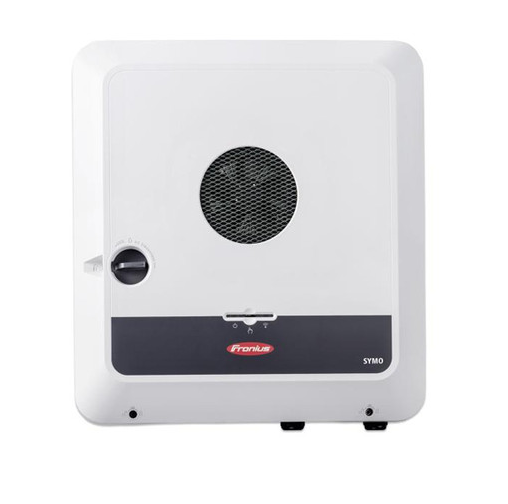

Inversor Híbrido Trifásico Fronius Symo GEN24 5.0 Plus 5000 W

Inversor de conexión a red trifásico con dos seguidores MPP, entrada de batería de alta tensión y función PV Point

El Fronius Symo GEN24 5.0 Plus es un inversor híbrido trifásico sin transformador de 5.000 W de potencia nominal de salida de CA, con dos seguidores del punto de máxima potencia, una ventana MPP de 80 a 800 V y una entrada de CC independiente para la conexión de una batería de alta tensión. Alcanza un rendimiento máximo del 98,2 %, incorpora la función de energía de emergencia PV Point y presenta grado de protección IP 66 para montaje en interior o exterior. Está indicado para instalaciones de autoconsumo trifásicas residenciales y del pequeño terciario.

Descripción Técnica del Equipo

El Symo GEN24 5.0 Plus forma parte de la familia Fronius GEN24 Plus. Su etapa de entrada de CC admite una tensión de 80 a 1.000 V, con una tensión nominal de entrada de 610 V y una tensión de puesta en servicio de 80 V. El rango útil de seguimiento del punto de máxima potencia abarca de 80 a 800 V, una ventana amplia que facilita el diseño de cadenas largas y el arranque temprano de la producción en las primeras horas del día.

El equipo dispone de dos seguidores MPP con una corriente máxima de entrada de 12,5 A cada uno y una corriente máxima de cortocircuito de campo de 18,75 A por seguidor. La distribución de entradas de CC es de dos conexiones en el MPPT1 y una en el MPPT2, con bornes push-in de resorte de 2,5 a 10 mm². La máxima potencia admisible del generador fotovoltaico es de 7,5 kWpico.

En el lado de corriente alterna entrega 5.000 W de potencia nominal y 5.000 VA de potencia máxima de salida, con una corriente máxima de 8 A por fase. El acoplamiento a red se realiza en configuración 3~ NPE 400 V/230 V o 3~ NPE 380 V/220 V con tolerancia de +20 % a -30 %, en un rango de frecuencia de 45 a 66 Hz para redes de 50 o 60 Hz. La distorsión armónica total se mantiene por debajo del 3,5 % y el factor de potencia es ajustable entre 0,7 inductivo y 0,7 capacitivo.

La entrada de batería es independiente del campo fotovoltaico y admite una tensión de 160 a 500 V con una corriente máxima de 12,5 A. La potencia máxima de entrada o salida de CC en la batería es de 5.210 W y la potencia máxima de carga con acoplamiento de CA es de 5.000 W. Según la hoja de datos del fabricante, las baterías compatibles son BYD Battery-Box Premium HVS y HVM, con las excepciones que indica Fronius para HVS 12.8 y HVM 8.3.

La función de energía de emergencia disponible en este modelo es PV Point, que habilita una salida monofásica de 3.000 VA en 1~ NPE 220/230 V con un tiempo de transferencia inferior a 90 segundos. La hoja de datos del fabricante indica que la opción Full Backup está reservada a los modelos Symo GEN24 de 6.0 a 10.0 Plus.

Datos de Rendimiento y Límites Operativos

Aplicaciones Detalladas y Casos de Uso

Certificaciones y Cumplimiento Normativo

Servicio Técnico Profesional Techno Sun

Soporte técnico especializado para instaladores profesionales con asesoramiento en dimensionado, selección de referencias, puesta en marcha y resolución de incidencias técnicas.

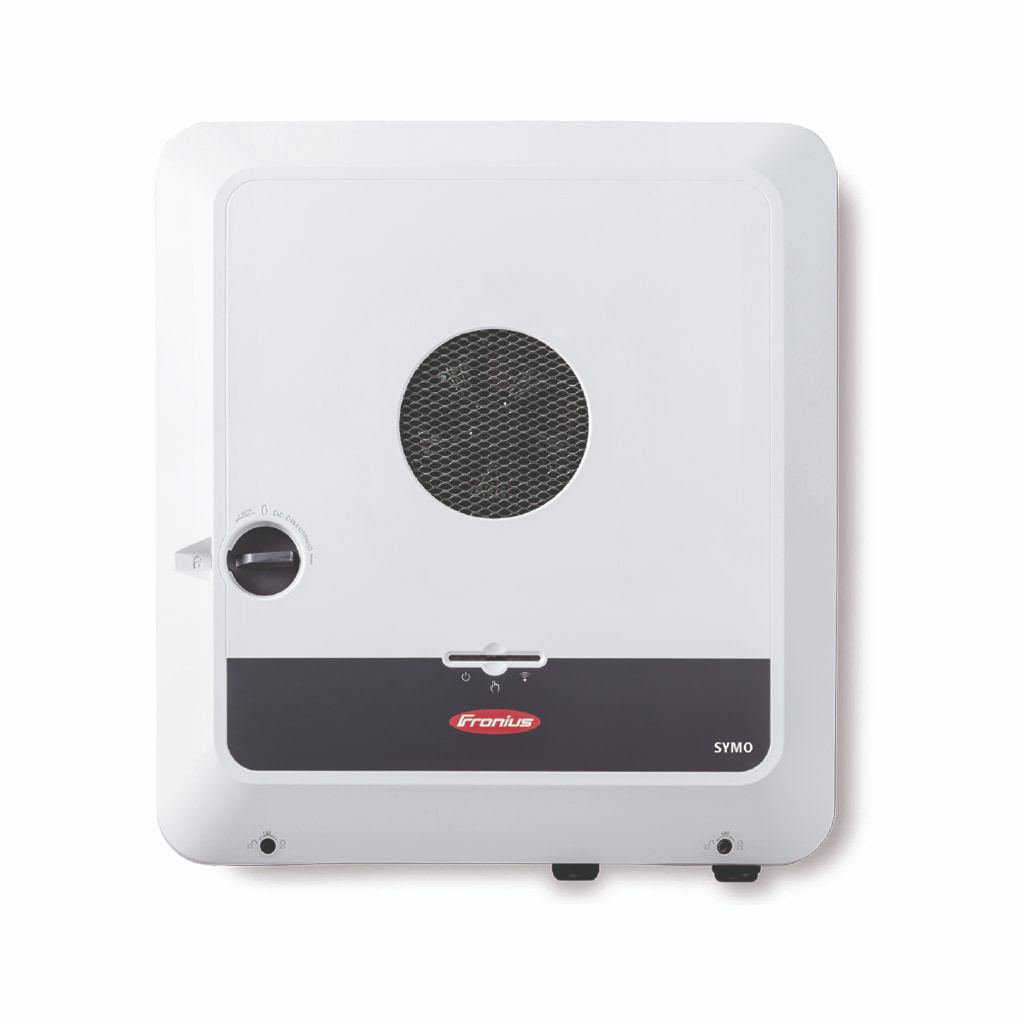

Fronius Symo GEN24 5.0 Plus

Referencia: 4,210,152,002 | Inversor híbrido trifásico

Conversión trifásica de 5 kW para autoconsumo con almacenamiento, con ventana MPP de 80 a 800 V, función PV Point y grado de protección IP 66.
