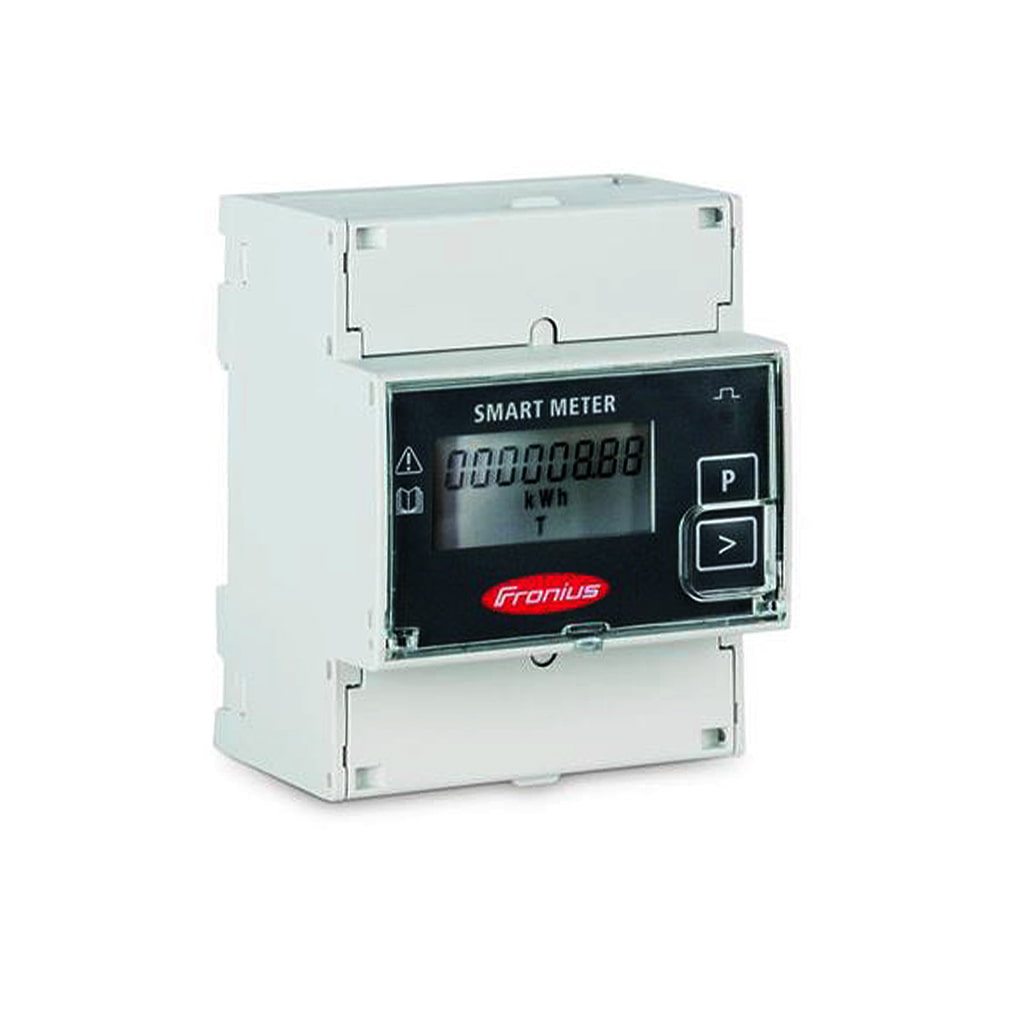

Fronius Smart Meter 63A-3
[43,0001,1473] Fronius Smart Meter 63A-3
📕 Descarga de documentación
Nombre mostrado:
[43,0001,1473] Fronius Smart Meter 63A-3
Especificaciones Técnicas Detalladas
| Parámetro | Valor |
|---|---|
| Tensión nominal | 230 - 400 V |
| Rango de tensión de servicio | de -15 a +15 % |
| Frecuencia nominal | 50 - 60 Hz |
| Corriente máxima | 3 x 63 A |
| Corriente inicial | 40 mA |
| Sobrecorriente de corta duración | 30 veces la corriente máxima durante 0,5 s |
| Consumo de potencia propio | 1,5 W |
| Parámetro | Valor |
|---|---|
| Clase de precisión | 1 |
| Clase de precisión de la energía activa | Clase B según EN 50470 |
| Clase de precisión de la energía reactiva | Clase 2 según EN/IEC 62053-23 |
| Tipo de medida | bidireccional, registra energía importada de la red y energía exportada a la red |
| Parámetro | Valor |
|---|---|
| Sección del cable de fase | 1 - 16 mm² |
| Sección del cable neutro | 1 - 16 mm² |
| Sección de las líneas de comunicación | 0,05 - 4 mm² |
| Tipo de medida de corriente | medida directa, sin transformadores de intensidad, hasta 63 A por fase |
| Parámetro | Valor |
|---|---|
| Instalación | interior, sobre carril DIN |
| Carcasa | 4 módulos según DIN 43880 |
| Grado de protección | IP 51 en el marco frontal e IP 20 en las conexiones |
| Rango de temperatura ambiente | de -25 a +55 °C |
| Dimensiones (alto x ancho x profundo) | 89,0 x 71,2 x 65,6 mm |
| Peso | 260 g |
| Parámetro | Valor |
|---|---|
| Interfaz con el inversor | Modbus RTU sobre RS485 |
| Pantalla | LCD de 8 dígitos |
Datos de Medida y Comportamiento Operativo
Precisión y clases de medida
- Clase de precisión general 1.
- Energía activa en clase B según EN 50470, adecuada para facturación interna y para el control de la gestión energética.
- Energía reactiva en clase 2 según EN/IEC 62053-23.
- Corriente inicial de arranque de la medida de 40 mA.
Capacidad de medida
- Medida directa trifásica de hasta 3 x 63 A por fase.
- Tensión nominal de 230 a 400 V con un rango de servicio de -15 a +15 por ciento.
- Soporta sobrecorrientes transitorias de 30 veces la corriente máxima durante 0,5 s.
- Consumo propio de tan solo 1,5 W.
Límites operacionales
- Temperatura ambiente admisible de -25 a +55 °C.
- Envolvente IP 51 en el marco frontal e IP 20 en las conexiones, prevista para su ubicación dentro de un cuadro eléctrico.
- Formato de 4 módulos DIN 43880, compatible con cuadros de distribución estándar.
- Peso de 260 g y profundidad de 65,6 mm.
Aplicaciones Detalladas y Casos de Uso
Medida en el punto de conexión a red
- Registro de la energía importada de la compañía distribuidora y de la energía exportada por la instalación fotovoltaica.
- Instalación aguas arriba del cuadro de consumos para obtener el balance neto real del suministro.
- Medida directa hasta 63 A por fase en acometidas trifásicas de 230 a 400 V.
Gestión de la energía y control de vertido
- Aporta al inversor los datos de consumo instantáneo necesarios para regular la potencia inyectada a la red.
- Base de datos de partida para las estrategias de limitación de vertido exigidas por el operador de red.
- Permite dimensionar de forma objetiva ampliaciones de campo generador o de acumulación a partir de los perfiles medidos.
Monitorización y análisis de instalaciones
- Visualización de los flujos energéticos de la instalación en la plataforma de monitorización del fabricante.
- Lectura local de registros mediante la pantalla LCD de 8 dígitos integrada en el frontal.
- Comunicación normalizada Modbus RTU sobre RS485 con el inversor.
Instalación en cuadro eléctrico
- Montaje sobre carril DIN ocupando 4 módulos según DIN 43880.
- Conexión de fases y neutro con secciones de 1 a 16 mm².
- Líneas de comunicación con secciones de 0,05 a 4 mm².
Certificaciones y Cumplimiento Normativo
Normativa de medida
- EN 50470 - clase B para la medida de energía activa
- EN/IEC 62053-23 - clase 2 para la medida de energía reactiva
- Clase de precisión 1 - exactitud declarada del conjunto del equipo de medida
Normativa constructiva
- DIN 43880 - dimensiones normalizadas de aparamenta modular para carril DIN, formato de 4 módulos
- IP 51 / IP 20 - grado de protección del marco frontal y de las conexiones
- Declaración de conformidad - documento del fabricante disponible en el apartado de documentación de esta ficha
Servicio Técnico Profesional Techno Sun
Soporte técnico especializado para instaladores profesionales con asesoramiento en dimensionado, configuración, puesta en marcha y resolución de incidencias técnicas.
STOCK PERMANENTE
ENVÍO 24-48H
GARANTÍA OFICIAL FRONIUS
Fronius Smart Meter 63A-3
Referencia: 43,0001,1473 | Contador bidireccional trifásico 3 x 63 A
El elemento de medida que convierte los datos del punto de conexión en gestión energética real y verificable.
