[ACC0004] APSystems Conector hembra monofásico 25A para cable AC DS3 Serie

Conector hembra monofásico 25A para cable AC para DS3 Serie

Ref.: 2300932212

Esta combinación no existe.

Para ver los precios, por favor regístrese o inicie sesión con su cuenta.

Nombre mostrado: [ACC0004] APSystems Conector hembra monofásico 25A para cable AC DS3 Serie
Código HS: 8536901000

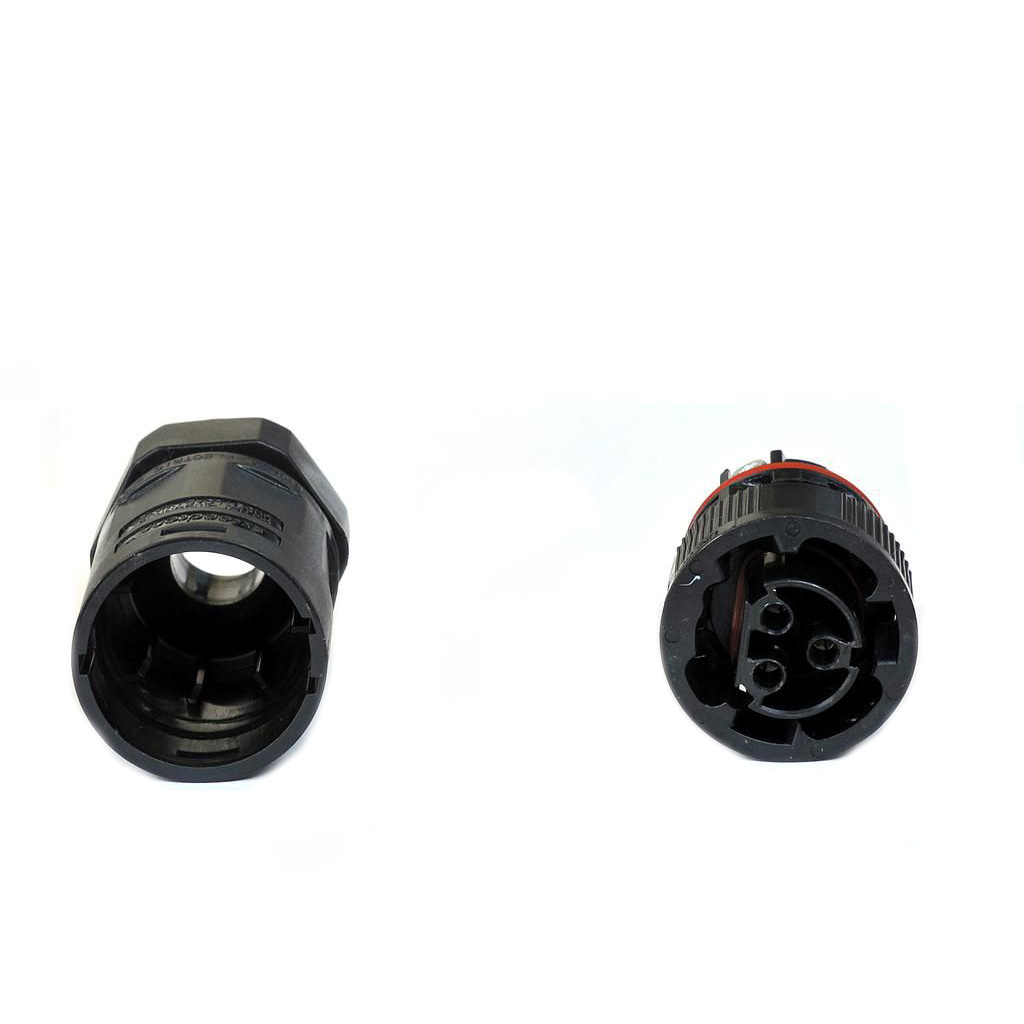

Conector AC Hembra APSystems de Campo, 3 Polos con Doble Junta (Serie DS3)

Conector de terminación IP68 para cable de bus AC, con juntas para 2,5 mm² y 4 mm²

Conector AC hembra de montaje en campo (referencia de fabricante 2300932212, tipo EN034-2203-101) para la terminación del cable de bus AC de los microinversores APSystems de la serie DS3. Se cablea en obra sobre tres polos (L, N y PE en configuración monofásica) mediante tornillos con un par de 0,8 N·m, y se suministra con dos juntas de sellado intercambiables que cubren mangueras de 2,5 mm²/12 AWG y de 4 mm²/10 AWG. Alcanza un grado de protección IP68 y admite hasta 500 ciclos de conexión.

SKU

ACC0004

Tensión nominal

250 V CA

Protección

IP68

Configuración

3 polos, doble junta

Especificaciones Técnicas Detalladas

Eléctricas Mecánicas Materiales Ambientales

Parámetros eléctricos y ensayos
Tensión nominal	250 V CA
Tensión soportada a impulsos	4.000 V
Corriente nominal certificada	32 A (CSA) / 35 A (TÜV)
Resistencia de contacto	≤ 5 mΩ
Resistencia de aislamiento	≥ 500 MΩ
Configuración monofásica	Conexión a L / N / PE
Configuración trifásica	Conexión a los polos 1 / 2 / 3

Construcción, dimensiones y cableado
Referencia de fabricante	2300932212 — AC Connector (3 core, two seals, female)
Tipo	EN034-2203-101
Ciclos de conexión	≥ 500
Fuerza de retención del cable	≥ 120 N
Fuerza de retención del contacto	≥ 80 N
Diámetro exterior de cable admisible	10 a 15 mm
Sección máxima de conductor	6,0 mm² (10 AWG)
Junta negra (diámetro interior 17 mm)	Para cable de 4 mm² o 10 AWG
Junta gris (diámetro interior 13 mm)	Para cable de 2,5 mm² o 12 AWG
Par de apriete de tornillos	0,8 N·m
Longitud total	96,10 mm
Diámetro exterior	33 ± 0,3 mm
Código EAN	8435438805088

Composición del conjunto
Cuerpo plástico	PC y PBT (f1)
Contactos	Aleación de cobre con plateado
Sellado	Caucho de silicona (junta, tórica y casquillo)
Tornillería	Acero inoxidable SUS
Componentes	Tuerca, cuerpo largo, junta tórica, junta, alojamiento hembra, contacto hembra y enclavamiento

Condiciones de servicio
Grado de protección	IP68, ensayo de inmersión a 1 metro durante 24 horas
Temperatura de aplicación	-40 °C a +105 °C
Comportamiento al fuego	UL94-V0
Cumplimiento medioambiental	RoHS

Datos de Rendimiento y Fiabilidad de la Conexión

Prestaciones Eléctricas

Resistencia de contacto máxima de 5 mΩ, que minimiza el calentamiento y las pérdidas en la terminación
Tensión soportada a impulsos de 4.000 V frente a sobretensiones transitorias de la red
Aislamiento igual o superior a 500 MΩ entre polos y respecto a la envolvente

Montaje en Obra

Cableado por tornillo con par de 0,8 N·m, sin necesidad de prensa de crimpado
Dos juntas intercambiables que adaptan el sellado a mangueras de 2,5 mm² y de 4 mm²
Admite cables de 10 a 15 mm de diámetro exterior y conductores de hasta 6 mm²

Durabilidad

Más de 500 ciclos de conexión y desconexión sin degradación del contacto
Retención del cable superior a 120 N y del contacto superior a 80 N frente a tirones accidentales
Plásticos con clasificación UL94-V0 y rango térmico de -40 °C a 105 °C

Aplicaciones Detalladas y Casos de Uso

chevron_right Terminación del Bus AC en Campo

Confección del extremo del cable de bus AC de un ramal de microinversores DS3
Enlace del ramal con la caja de conexión, el cuadro de protecciones o un tramo de cable adicional
Sustitución de terminaciones dañadas sin reemplazar el cable de bus completo

chevron_right Adaptación entre Secciones de Cable

Instalaciones que combinan mangueras de 2,5 mm² y de 4 mm² gracias a las dos juntas de sellado
Recorridos con conductores de hasta 6 mm² para tiradas largas del circuito AC
Montajes monofásicos sobre L, N y PE, y montajes trifásicos sobre los tres polos activos

chevron_right Instalaciones a la Intemperie

Conexiones estancas IP68 en cubiertas, marquesinas y estructuras exteriores
Entornos con inmersión temporal, acumulación de agua o limpieza a presión
Cubiertas con temperaturas extremas dentro del rango de -40 °C a 105 °C

Certificaciones y Cumplimiento Normativo

Ensayos y Homologaciones

check CSA - Corriente nominal certificada de 32 A
check TÜV - Corriente nominal certificada de 35 A
check IP68 - Inmersión a 1 metro durante 24 horas

Materiales y Seguridad

check UL94-V0 - Clasificación de comportamiento al fuego de los plásticos del conjunto
check RoHS - Restricción de sustancias peligrosas en materiales y acabados

Componentes Compatibles de la Serie DS3

Este producto pertenece al sistema de cableado de la serie DS3 de APSystems. A continuación se enumeran los componentes complementarios disponibles bajo referencia separada para configurar la instalación según las necesidades del proyecto.

Cable de Inversor

ACC392 - Cable de bus AC Y3 de 2 m, 2,5 mm², para DS3 y QS2
ACC390 - Cable AC Y3 de 1 m con extremo libre para embornado

Conectores y Tapones

ACC2052 - Protector estanco IP68 para el extremo del cable de bus (3/4 hilos)
ACC0840 - Herramienta de desbloqueo para conectores del cable de bus

Microinversores

GRI0416 - APSystems DS3 880 VA, 230 V, 20 A
GRI0731 - APSystems DS3-H 960 VA, 230 V, 20 A
