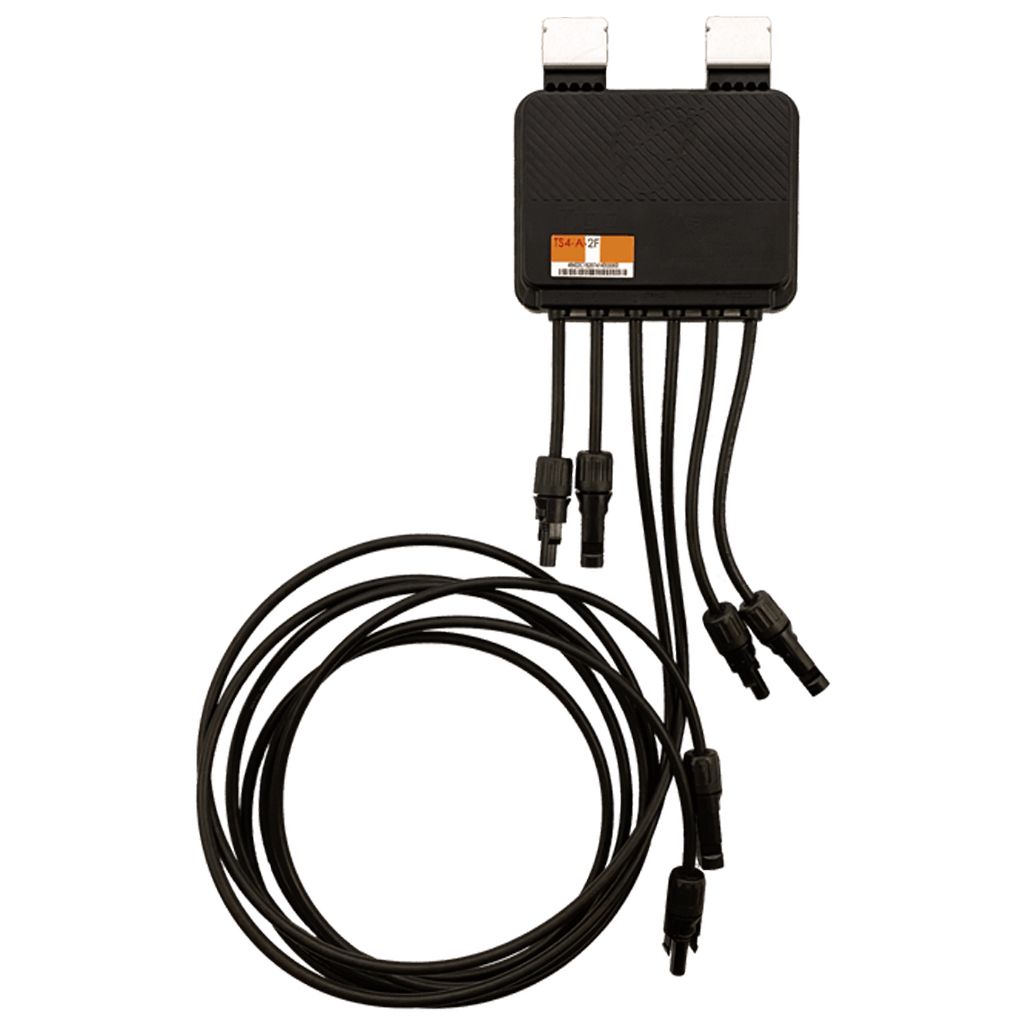

Tigo TS4-A-2F
[ACC0409] Tigo TS4-A-2F
El Tigo TS4-A-2F es una solución de apagado rápido fiable y rentable que cumple con los últimos requisitos de apagado a nivel de módulo.
Funciones
- Apagado rápido
Características y ventajas
- Un MLPE se conecta a 2 módulos fotovoltaicos
- Con certificación IEC y UL
- Cumple con los requisitos de seguridad de apagado rápido de US NEC
- Certificación UL PVRSS con la mayor red de inversores
- hasta 1400W (700W por canal)
- 16-80V, hasta 25A (por canal)
- Conectores MC4 (estándar)
- Se ajusta al marco del módulo para facilitar el montaje
- No requiere cable de tierra
- Comunicación PLC
- 25 años de garantía
Configuración
- 2 módulos por TS4
Requerido
- RSS Transmitter
📕 Descarga de documentación
Nombre mostrado:
[ACC0409] Tigo TS4-A-2F
Especificaciones Técnicas Detalladas
- Corriente máxima (IMP / ISC): 15 A/20 A o 20 A/25 A según versión
- Rango de voltaje de entrada (VMP): 16 – 80 VDC
- Voltaje de entrada máximo: 80 VDC
- Voltaje máximo del sistema (VMAX): 1000 VDC / 1500 VDC según certificación UL/IEC
- Corriente de salida máxima (IMAX): 15 A o 20 A según versión
- Potencia de salida máxima (PMAX): 1000 W (500 W/entrada) o 1400 W (700 W/entrada)
- Eficiencia máxima: 99,9 %
- Clasificación recomendada del fusible: 25 A o 30 A según versión
- Conductor AWG TS4: 12
- Límite de tiempo de apagado rápido: Menos de 30 segundos
- Límites de conductores controlados por PVRSE: ≤240 VA, ≤8 A, ≤30 VDC
- PVRSE conforme a UL 1741: Sí
- Comunicaciones: PLC (señales de parada rápida por conductores fotovoltaicos)
- Longitudes de cable de entrada (desde el módulo): 0,13 / 0,2 / 1,2 / 1,3 metros
- Longitudes de cable de salida (hacia la cadena): 2,2 / 2,4 metros
- Conectores: MC4 / EVO2 según versión
- Dimensiones (An. x Al. x Pr.): 139,7 x 138,4 x 22,9 mm
- Peso: 590 g
- Montaje: Conexión por salto elástico al marco del módulo, o retirando las presillas para montaje en bastidor
- Rango de temperatura de funcionamiento: -40 a 85 °C (clasificación UL de 20 A: -30 a 75 °C)
- Rango de temperatura de almacenamiento: -40 a 85 °C
- Altitud máxima: 3000 m
- Índice de protección (IP) para exteriores: IP68 / NEMA 3R
Datos de Rendimiento y Funcionamiento
Capacidad y Eficiencia
- Gestiona dos módulos fotovoltaicos, hasta 700 W por entrada (1400 W totales).
- Eficiencia máxima del 99,9 %, con impacto mínimo sobre la producción de la cadena.
- Valor nominal de corriente elevado (hasta 20 A IMP / 25 A ISC) para módulos bifaciales y de alta corriente.
Seguridad y Apagado Rápido
- Parada automática del campo fotovoltaico ante pérdida de la red eléctrica de CA.
- Apagado rápido en menos de 30 segundos sobre los conductores controlados.
- Cumple NEC 2017, 2020 y 2023 690.12 al instalarse con el Transmisor de RSS Tigo o un inversor con transmisor certificado Tigo integrado.
Aplicaciones Detalladas y Casos de Uso
Cumplimiento Normativo de Apagado Rápido
- Adecuación de instalaciones fotovoltaicas a los requisitos de apagado rápido a nivel de módulo.
- Cobertura de dos módulos por unidad, optimizando el coste por vatio instalado.
Actualización de Sistemas Existentes
- Incorporación de seguridad en incendios a campos fotovoltaicos ya en servicio.
- Montaje rápido por salto elástico en el marco del módulo, sin obra adicional.
Módulos de Alta Corriente y Bifaciales
- Versión de 25 A ISC pensada para acomodar módulos bifaciales y de corriente alta.
- Compatible con módulos fotovoltaicos estándar de marco de aluminio.
Certificaciones y Cumplimiento Normativo Completo
Estándares de Seguridad
- UL 1741 PVSRE - Equipo emisor de apagado rápido fotovoltaico
- UL 1741 PVRSS - Sistema de apagado rápido fotovoltaico
- NEC 690.12 - Apagado rápido a nivel de módulo (2017, 2020 y 2023)
Normativa Internacional
- IEC 62109 - Seguridad de equipos electrónicos de potencia fotovoltaica
- CSA 22.2 - Certificación de seguridad para Norteamérica
- CE / UKCA / FCC - Conformidad y compatibilidad electromagnética
Servicio Técnico Profesional Techno Sun
Soporte técnico especializado para instaladores profesionales con asesoramiento en dimensionado, puesta en marcha y resolución de incidencias técnicas.
Tigo TS4-A-2F
Referencia: ACC0409 | Apagado Rápido Fotovoltaico para Dos Módulos
La solución definitiva para el cumplimiento del apagado rápido a nivel de módulo en aplicaciones que demandan máxima fiabilidad y seguridad en incendios.
