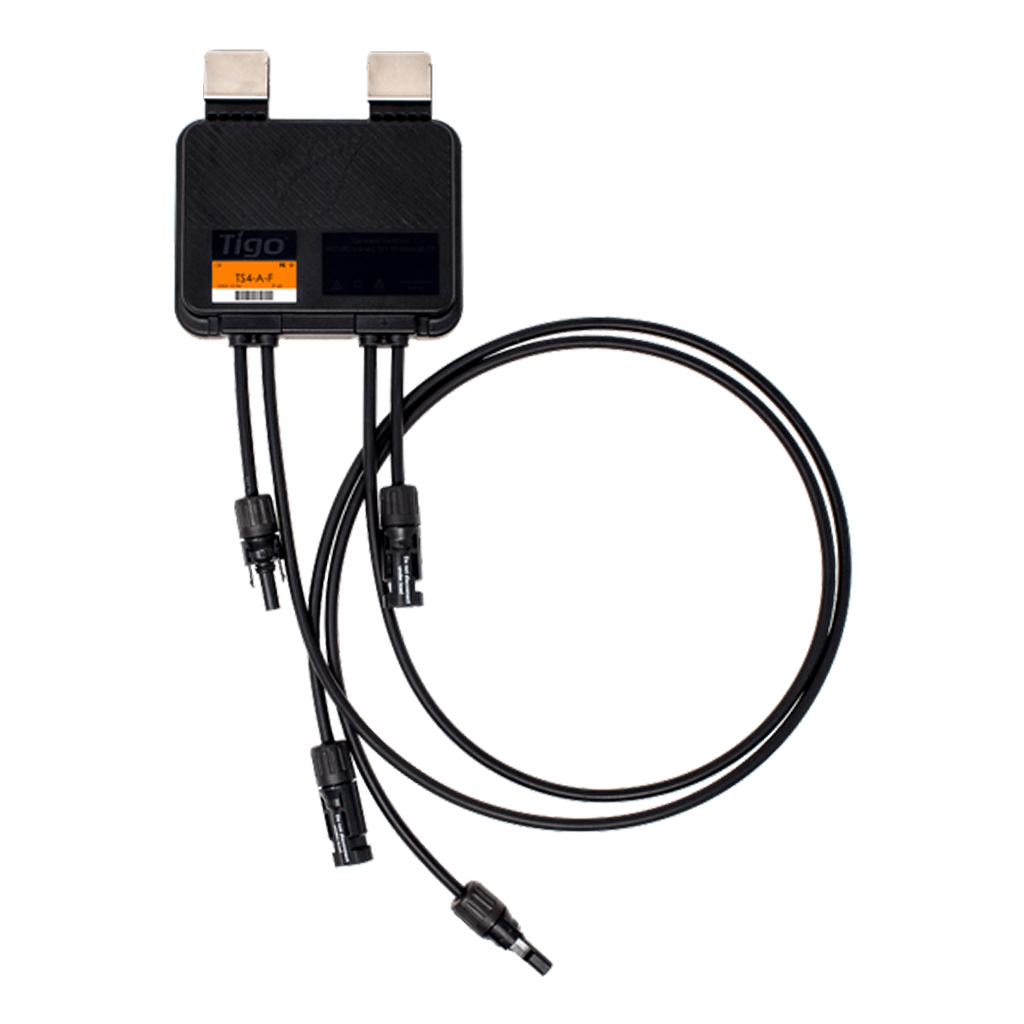

Dispositivo de seguridad contra incendios TS4-A-2F de Tigo que incluye apagado rápido para un panel

    Esta combinación no existe.

    Para ver los precios, por favor regístrese o inicie sesión con su cuenta.
    Contáctenos

    Términos y condiciones de venta

    Nombre mostrado: [ACC0410] Tigo TS4-A-F

    Tigo TS4-A-F — Apagado Rápido a Nivel de Panel

    Módulo Flex MLPE de seguridad para un panel fotovoltaico

    El TS4-A-F es un dispositivo complementario de apagado rápido a nivel de módulo que reduce la tensión del panel a un valor seguro cuando se interrumpe la señal del transmisor RSS o se pierde la red. Se instala una unidad por cada panel y aporta función exclusiva de seguridad, sin optimización ni monitorización. Compatible con el transmisor Tigo RSS y con inversores que integran transmisor certificado Tigo.

    SKU

    ACC0410

    Potencia Máx. Módulo

    700 W

    Corriente Máx.

    15 A (Imp)

    Función

    Apagado Rápido

    Especificaciones Técnicas Detalladas

    • Tensión máxima del sistema: 1000 VDC / 1500 VDC (según versión)
    • Rango de tensión de entrada (Vmp): 16 – 80 VDC
    • Corriente máxima (Imp / Isc): 15 A / 20 A
    • Potencia máxima de módulo: 700 W
    • Módulos por unidad: 1 panel fotovoltaico
    • Fusible recomendado: 30 A
    • Dimensiones (An x La x Al): 138,4 x 139,7 x 22,9 mm
    • Peso: Aproximadamente 490 g
    • Longitud de cable: 1,2 m de salida (0,12 m de entrada)
    • Conectores: MC4
    • Rango de temperatura de operación: -40 °C a +85 °C (IEC)
    • Grado de protección: IP68
    • Altitud máxima: 2000 m
    • Montaje: Clip al marco del módulo o fijación a estructura (clips desmontables)
    • Tiempo de apagado rápido: Menos de 30 segundos
    • Tensión de conductor controlado: Máximo 30 VDC
    • Tecnología de comunicación: PLC (comunicación por línea de potencia)
    • Activación: Requiere transmisor Tigo RSS o inversor con transmisor certificado Tigo
    • Funciones incluidas: Apagado rápido a nivel de módulo (exclusivamente)

    Datos de Rendimiento y Límites Operacionales

    Límites de Seguridad

    • Reducción de la tensión del panel a un valor seguro al activarse el apagado
    • Conductor controlado limitado a un máximo de 30 VDC
    • Apagado completado en menos de 30 segundos tras la pérdida de señal

    Ventana Eléctrica

    • Compatible con paneles de hasta 700 W de potencia
    • Tensión de trabajo del módulo entre 16 y 80 VDC
    • Corriente máxima de operación de 15 A (Imp)

    Aplicaciones Detalladas y Casos de Uso

    chevron_right Cumplimiento de Apagado Rápido
    • Instalaciones que deben cumplir los requisitos de apagado rápido a nivel de módulo
    • Cubiertas con paneles donde se exige reducir la tensión de los conductores en caso de emergencia
    • Proyectos residenciales y comerciales que priorizan la seguridad de bomberos e instaladores
    chevron_right Integración en la Arquitectura Tigo
    • Sistemas que utilizan el transmisor Tigo RSS para gobernar el apagado de varios paneles
    • Instalaciones con inversores que integran transmisor certificado Tigo para una puesta en marcha sencilla
    • Ampliación de plantas existentes añadiendo una unidad por panel sin alterar el cableado

    Certificaciones y Cumplimiento Normativo Completo

    Apagado Rápido

    • check NEC 690.12 - Conforme a las ediciones 2017, 2020 y 2023 instalado con transmisor Tigo RSS
    • check UL PVRSS - Sistema de apagado rápido fotovoltaico certificado multimarca

    Seguridad y Compatibilidad

    • check CE - Marcado de conformidad europea
    • check IEC / TÜV - Ensayos según normativa internacional fotovoltaica
