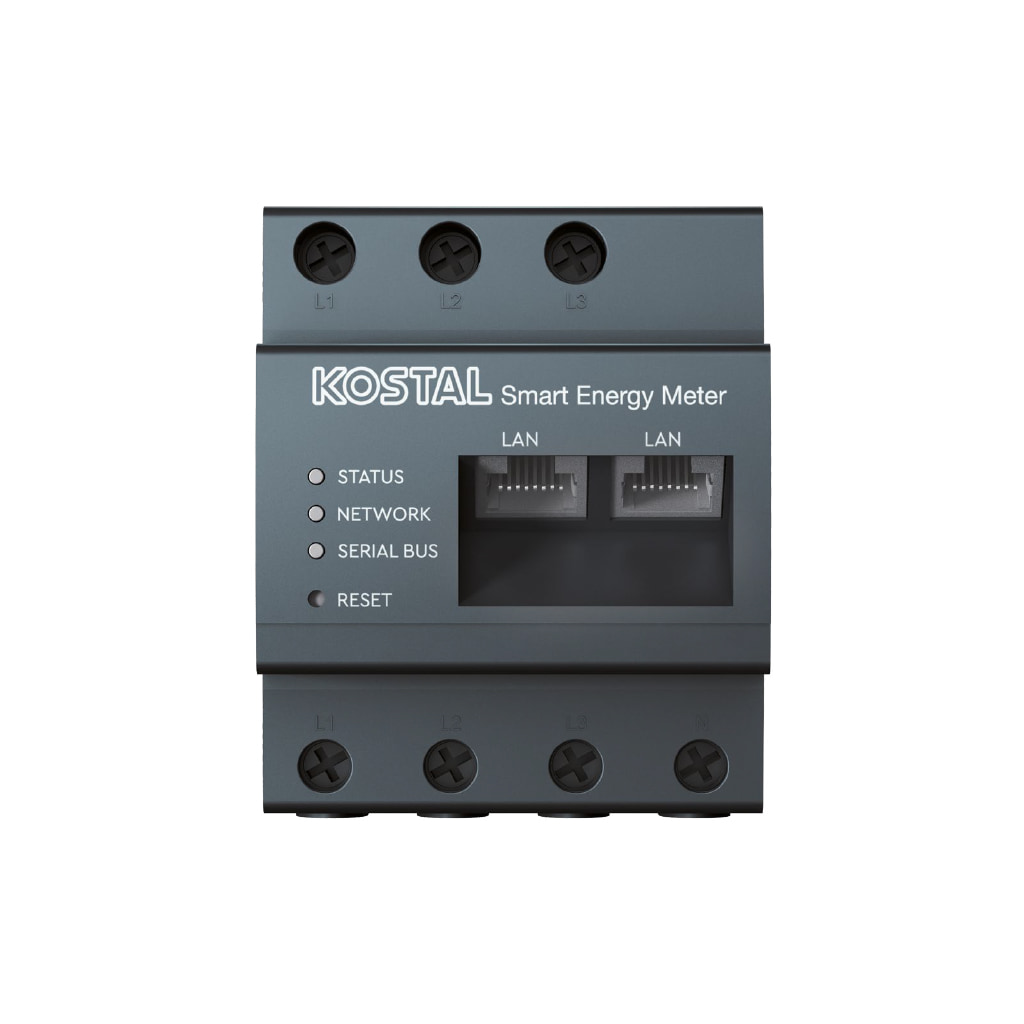

Kostal | Vatímetro Power Meter (Smart Energy Meter) | Monitor de energía para inyección cero | Para gama PIKO 12-20, PLENTICORE plus, PLENTICORE BI, PIKO IQ y PIKO MP plus
[ACC0671] Kostal | Vatímetro Power Meter (Smart Energy Meter) | Monitor de energía para inyección cero | Para gama PIKO 12-20, PLENTICORE plus, PLENTICORE BI, PIKO IQ y PIKO MP plus
Compatible con los inversores solares KOSTAL
- PIKO IQ, PLENTICORE plus, PIKO MP plus, PIKO MP, PIKO 12-20 y PIKO 36 EPC.
📕 Descarga de documentación
Nombre mostrado:
[ACC0671] Kostal | Vatímetro Power Meter (Smart Energy Meter) | Monitor de energía para inyección cero | Para gama PIKO 12-20, PLENTICORE plus, PLENTICORE BI, PIKO IQ y PIKO MP plus
Especificaciones Técnicas Detalladas
- Modelo: KOSTAL Smart Energy Meter (KOSTAL PIKO CI)
- Función: Vatímetro bidireccional trifásico para gestión de inyección cero y monitorización energética
- Tensión nominal: 230/400 V AC (trifásico)
- Frecuencia de red: 50 / 60 Hz
- Corriente máxima (medición directa): 63 A por fase
- Corriente máxima (con transformadores de corriente externos): hasta 100 A
- Tipo de medición: Directa sin CT hasta 63 A; con CT externos para corrientes superiores
- Clase de precisión (potencia activa): 1 %
- Clase de precisión (potencia reactiva): 1 %
- Alimentación eléctrica: A través del puerto RS485 del inversor KOSTAL (no requiere fuente de alimentación externa)
- Consumo propio: < 1 W
- Tipo de montaje: Carril DIN (4 módulos DIN, 72 mm de anchura)
- Dimensiones (Al × An × Pr): 90 × 72 × 65 mm
- Peso: Aproximadamente 200 g
- Color de la carcasa: Gris claro (RAL 7035)
- Material de la carcasa: Policarbonato de alta densidad, autoextinguible
- Indicadores en panel frontal: LED de estado operativo (alimentación, comunicación, medición activa)
- Pantalla: Sin display; configuración y lectura vía interfaz web del inversor KOSTAL
- Conexiones de potencia: Bornes de tornillo para conductors de fase y neutro
- Protocolo de comunicación: Modbus RTU
- Interfaz física: RS-485
- Conector al inversor: Puerto RJ45 (cable de comunicación directo al inversor KOSTAL)
- Direccionamiento Modbus: Configurable mediante la interfaz web del inversor
- Velocidad de transmisión: 9600 bps (estándar Modbus RTU)
- Paridad: Ninguna, 8N1
- Longitud máxima de bus RS-485: 1000 m con cable apantallado de par trenzado
- Configuración y parametrización: Vía KOSTAL Solar Portal, KOSTAL PIKO CI App o interfaz web del inversor
- Telemetría y monitorización remota: Compatible con KOSTAL Solar Portal para supervisión en la nube
- Temperatura de operación: −25 °C a +60 °C
- Temperatura de almacenamiento: −30 °C a +75 °C
- Humedad relativa de operación: 5 % a 95 % sin condensación
- Altitud máxima de operación: 2000 m sobre el nivel del mar
- Grado de protección IP: IP2X (protección contra contactos directos, instalación en interior de cuadro eléctrico)
- Clase de sobretensión: Categoría III
- Grado de polución: 2 (entornos domésticos y comerciales sin polvo conductivo excesivo)
- Refrigeración: Convección natural, sin ventiladores
- Inversores KOSTAL compatibles (gama trifásica): PLENTICORE plus, PLENTICORE bi, PIKO MP plus
- Inversores KOSTAL compatibles (gama monofásica / híbrida): PIKO IQ
- Inversores KOSTAL compatibles (gama clásica): PIKO 12-20, PIKO CI
- Función principal con PIKO IQ / PLENTICORE: Medición de inyección a red y limitación dinámica de potencia exportada (inyección cero configurable)
- Función adicional con PIKO IQ / PLENTICORE: Medición del consumo doméstico para balance energético y cálculo de autoconsumo
- Número máximo de vatímetros por inversor: 1 (un Smart Energy Meter gestiona toda la instalación)
- Emparejamiento con KOSTAL Solar Portal: Automático una vez conectado y configurado en el inversor
- Actualizaciones de firmware: A través del inversor KOSTAL conectado a internet
Datos de Rendimiento y Medición
Capacidades de Medición
- Potencia activa y reactiva trifásica con precisión clase 1
- Energía activa importada y exportada (contadores separados)
- Energía reactiva inductiva y capacitiva en cuatro cuadrantes
- Tensión, corriente, frecuencia y factor de potencia por fase
- Resolución de 1 Wh en registros de energía acumulada
Límites Operacionales
- Corriente nominal 63 A por fase en medición directa
- Corriente ampliable hasta 100 A mediante transformadores de corriente externos
- Tensión de medición máxima 276 V fase-neutro (480 V fase-fase)
- Tiempo de actualización de medidas cada 1 segundo
Gestión de Inyección Cero
- Limitación dinámica de potencia exportada a la red eléctrica
- Regulación automática de la producción del inversor en función del consumo
- Respuesta rápida ante cambios bruscos de consumo o generación (cada 1 s)
- Configuración del porcentaje máximo de inyección permitido (0–100 %)
Balance Energético
- Cálculo de autoconsumo instantáneo y acumulado
- Monitorización de energía importada y exportada con la red
- Visualización de balance neto (producción − consumo) en tiempo real
- Históricos de producción y consumo diario, mensual y anual
Aplicaciones Detalladas y Casos de Uso
Autoconsumo residencial con inyección cero
- Viviendas unifamiliares con inversor KOSTAL PIKO IQ o PLENTICORE que requieran limitar la exportación a red eléctrica
- Cumplimiento de normativa española de autoconsumo con compensación de excedentes (RD 244/2019)
- Viviendas con contratos de acceso que no admiten vertido a la red de distribución
- Maximización del porcentaje de autoconsumo sin sobreproducción en horas de baja demanda
- Regulación dinámica segundo a segundo para evitar vertidos no deseados
Autoconsumo comercial e industrial
- Naves industriales, talleres y pequeñas empresas con inversor KOSTAL trifásico PLENTICORE plus o PIKO MP plus
- Monitorización del reparto de energía entre producción fotovoltaica, consumo interno y red eléctrica
- Gestión de la demanda eléctrica en función de la generación solar disponible
- Control del balance energético para reducción de término de potencia contratada
- Integración con sistemas de gestión energética del edificio (BEMS / EMS)
Monitorización del balance energético
- Supervisión continua del intercambio de energía con la red eléctrica (importación y exportación)
- Análisis de patrones de consumo doméstico y curva de generación fotovoltaica
- Visualización detallada en KOSTAL Solar Portal con gráficos de producción, consumo y autoconsumo
- Telemetría en la nube accesible desde cualquier dispositivo con navegador web
- Exportación de datos históricos para auditorías energéticas y estudios de amortización
Control dinámico de potencia exportada
- Limitación configurable del porcentaje de inyección permitido por la compañía distribuidora
- Regulación automática de la potencia del inversor en función del consumo instantáneo medido
- Respuesta rápida a variaciones de carga (electrodomésticos, maquinaria) para evitar vertidos
- Algoritmo de regulación cada segundo para precisión incluso en instalaciones con cargas fluctuantes
- Alternativa al vatímetro de terceros cuando se utiliza un inversor KOSTAL (recomendación del fabricante)
Integración con sistemas de almacenamiento KOSTAL
- Funcionamiento conjunto con baterías de alto voltaje conectadas a inversores PLENTICORE plus / bi
- Coordinación de la carga y descarga de baterías en función del balance energético medido
- Maximización del autoconsumo cargando batería con excedentes y descargando en horas nocturnas
- Medición precisa del balance para que el gestor energético del PLENTICORE tome decisiones óptimas
- Plataforma única KOSTAL para control unificado de generación, consumo y almacenamiento
Certificaciones y Cumplimiento Normativo Completo
Estándares de Seguridad y Medición
- CE - Marcado de conformidad europea para equipos eléctricos y electrónicos
- RoHS - Restricción de sustancias peligrosas en equipos eléctricos y electrónicos
- IEC 61010-1 - Requisitos de seguridad para equipos eléctricos de medición, control y uso en laboratorio
- IEC 62053-21 / IEC 62053-23 - Requisitos para equipos de medición de energía eléctrica activa y reactiva
Compatibilidad y Garantía
- KOSTAL Smart Warranty - Garantía oficial del fabricante de 2 años
- Diseñado y fabricado en Alemania - Calidad de fabricación europea bajo estándares industriales estrictos
- Integración nativa KOSTAL - Diseñado específicamente para inversores KOSTAL, sin necesidad de adaptadores externos
- Cumplimiento RD 244/2019 - Compatible con normativa española de autoconsumo y compensación de excedentes
Servicio Técnico Profesional Techno Sun
Soporte técnico especializado para instaladores profesionales con asesoramiento en dimensionado, puesta en marcha, parametrización del vatímetro y resolución de incidencias técnicas.
STOCK PERMANENTE
ENVÍO 24-48H
GARANTÍA OFICIAL KOSTAL
Componentes Compatibles de la Serie PIKO CI
Este producto pertenece a la serie PIKO CI de KOSTAL. A continuación se enumeran los componentes complementarios disponibles bajo referencia separada para configurar la solución completa según las necesidades de la instalación.
Inversor de red
- GRI073 — Inversor de red KOSTAL PIKO 4.2 monofásico
- GRI074 — Inversor de red KOSTAL PIKO 5.5 monofásico
Monitorización
- ACC262 — KOSTAL PIKO CI Sensor / accesorio de monitorización
Extensión de garantía
- ACC0007 — KOSTAL Smart Warranty ampliación de garantía
- ACC089 — Extensión de garantía KOSTAL para inversores de la serie PIKO
KOSTAL Smart Energy Meter
Referencia: ACC0671 | Vatímetro bidireccional
La solución definitiva para la gestión de inyección cero y monitorización energética en instalaciones solares equipadas con inversores KOSTAL que demandan máxima fiabilidad y precisión de medición.
