[ACC0822] Elecsun BFS-S4 Dispositivo de desconexión rápida

Interruptor de seguridad para bomberos con desconexión rápida | 4 Strings | 1500V | 50A

Esta combinación no existe.

Para ver los precios, por favor regístrese o inicie sesión con su cuenta.

Nombre mostrado: [ACC0822] Elecsun BFS-S4 Dispositivo de desconexión rápida
Código HS: 85353090

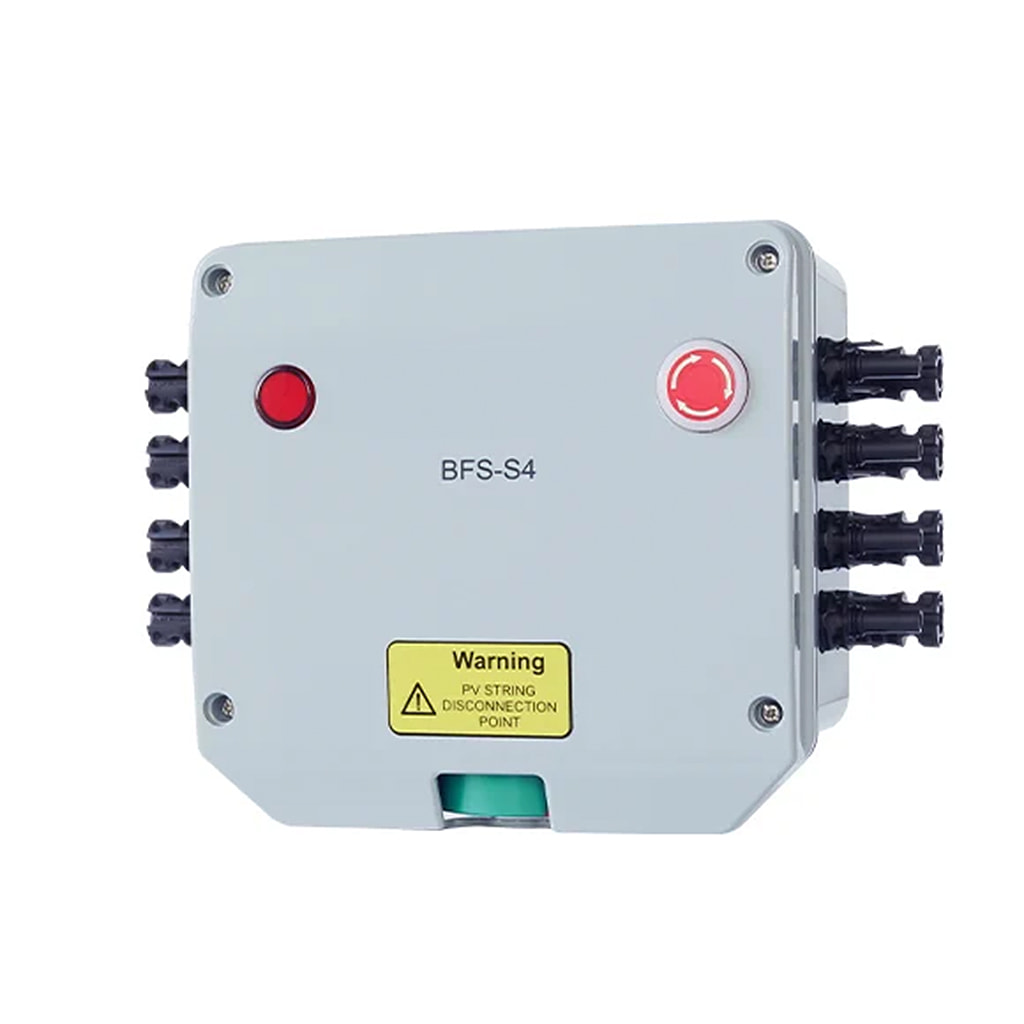

Interruptor de Seguridad para Bomberos Elecsun BFS-S4 · 4 Strings · 1500 V

Desconectador de continua para desconexión rápida a nivel de string en cubiertas fotovoltaicas

Dispositivo de desconexión rápida que aísla mecánicamente hasta cuatro strings fotovoltaicos de la entrada del inversor. Actúa de forma automática ante la pérdida de la alimentación de red o ante un exceso de temperatura en el interior de la envolvente, y de forma manual mediante el pulsador de emergencia, creando una zona de intervención libre de tensión continua para los servicios de extinción.

SKU

ACC0822

Strings

Tensión máxima

1500 VDC

Corriente máxima

50 A por string

Especificaciones Técnicas Detalladas

Especificaciones eléctricas Especificaciones físicas y ambientales Modos de disparo e identificación

Modelo	BFS-S4
Número de strings	4
Tensión de string	300 V - 1500 VDC
Corriente máxima por string	50 A
Tensión de alimentación auxiliar	90 VAC - 260 VAC
Tensión nominal de alimentación	230 VAC
Corriente nominal consumida	30 mA
Corriente media de arranque	100 mA
Corriente máxima de conmutación	300 mA
Clase de protección eléctrica	Clase II
Resistencia mecánica	9.700 maniobras
Resistencia eléctrica	300 maniobras

Envolvente	Aluminio con válvula de respiración
Grado de protección	IP66
Conexión de continua	Conectores MC4 originales
Dimensiones exteriores	380 x 210,5 x 110 mm
Distancia entre puntos de fijación	212,9 ± 0,5 x 91,8 ± 0,5 mm
Temperatura de funcionamiento	-20 °C a +50 °C
Temperatura de almacenamiento	-40 °C a +85 °C
Temperatura máxima antes de la desconexión automática	+85 °C
Peso	1,0 kg
Código EAN	8435438801448

Referencia Techno Sun	ACC0822
Marca	Elecsun
Modelo	BFS-S4
Serie	BFS
Designación de tipo homologada	BYSS.1-63D
Disparo por temperatura	Corte automático del lado de continua con temperatura interior igual o superior a 85 °C; restablecimiento automático al bajar a 75 °C o menos
Disparo por falta de alterna	Corte automático del lado de continua al perderse la alimentación de red; restablecimiento automático al recuperarse
Disparo manual	Pulsador de emergencia que mantiene la continua desconectada aunque regrese la alimentación de red
Norma de producto	IEC / EN 60947-3

Datos de Funcionamiento y Comportamiento en Servicio

Aislamiento del lado de continua

Interruptor-seccionador de continua integrado, con listado UL508i y conforme a IEC PV2.
Cuatro entradas de string independientes de hasta 1500 VDC y 50 A cada una.
La orden de conexión viaja por la propia alimentación de alterna: no emplea radiofrecuencia ni comunicación por línea de continua, por lo que no interfiere con el inversor ni con la red inalámbrica de la vivienda.

Consumo y capacidad de maniobra

Consumo nominal de 30 mA a 230 VAC en régimen permanente.
Corriente media de arranque de 100 mA y corriente máxima de conmutación de 300 mA.
Resistencia mecánica de 9.700 maniobras y resistencia eléctrica de 300 maniobras.

Montaje en cubierta

Envolvente de aluminio con grado de protección IP66 y válvula de respiración para equilibrar la presión interior y limitar la condensación.
Conexión mediante conectores MC4 originales, sin necesidad de preparar terminales en obra.
Rango de temperatura de trabajo de -20 °C a +50 °C, con desconexión de seguridad a partir de 85 °C en el interior de la caja.
Existe cubierta de protección para instalación en cubierta, disponible bajo referencia separada.

Aplicaciones Detalladas y Casos de Uso

chevron_right Seguridad contra incendios en cubiertas fotovoltaicas

Al cortar los bomberos la alimentación de alterna del edificio, el equipo desconecta simultáneamente el lado de continua del generador fotovoltaico.
Creación de una zona de trabajo sin tensión continua accesible durante las tareas de extinción y ventilación de cubierta.
Corte adicional por temperatura cuando el interior de la envolvente alcanza los 85 °C.

chevron_right Instalaciones residenciales y terciarias con inversor de string

Instalación entre el generador fotovoltaico y la entrada de continua del inversor, con hasta cuatro strings gestionados por un único equipo.
Compatible con la mayoría de inversores de string y de módulos fotovoltaicos del mercado gracias a la conexión MC4 y al margen de 300 a 1500 VDC.
Maniobra manual desde el pulsador de emergencia situado en el propio equipo.

chevron_right Mantenimiento y trabajos en la instalación

Seccionamiento del campo fotovoltaico antes de intervenir sobre el inversor o el cableado de continua.
Bloqueo del restablecimiento mientras el pulsador de emergencia permanece accionado, incluso con la alterna repuesta.
Verificación periódica de la maniobra dentro de los límites de resistencia eléctrica y mecánica declarados.

Certificaciones y Cumplimiento Normativo

Certificación del producto

check Directiva 2014/35/UE de Baja Tensión - Certificado de conformidad de TÜV Rheinland LGA Products GmbH, registro AN 50562621 0001, informe CN210ICD 003, de 20 de octubre de 2022, para los modelos BFS-S1 a BFS-S4.
check IEC / EN 60947-3 - Norma de aparamenta de baja tensión aplicable a interruptores, seccionadores e interruptores-seccionadores.
check UL508i e IEC PV2 - Interruptor de continua integrado con listado UL508i y conforme al ensayo IEC PV2.
check Marcado CE - Producto acogido al marcado CE conforme a la declaración del fabricante.

Construcción y protección

check Grado IP66 - Envolvente de aluminio estanca al polvo y protegida frente a chorros potentes de agua, con válvula de respiración.
check Clase II - Aislamiento reforzado en la envolvente del equipo.
check Conectores MC4 originales - Conexión de continua directa y desmontable en el campo fotovoltaico.

Servicio Técnico Profesional Techno Sun

Soporte técnico especializado para instaladores profesionales con asesoramiento en dimensionado, puesta en marcha y resolución de incidencias técnicas.

STOCK PERMANENTE ENVÍO 24-48H GARANTÍA OFICIAL ELECSUN

Interruptor de Seguridad para Bomberos Elecsun BFS-S4

Referencia: ACC0822 | Desconectador de continua · 4 strings

La solución de desconexión rápida para instalaciones fotovoltaicas en cubierta que exigen el aislamiento total del lado de continua durante una intervención de emergencia.

GARANTÍA OFICIAL ELECSUN DISTRIBUIDOR AUTORIZADO
