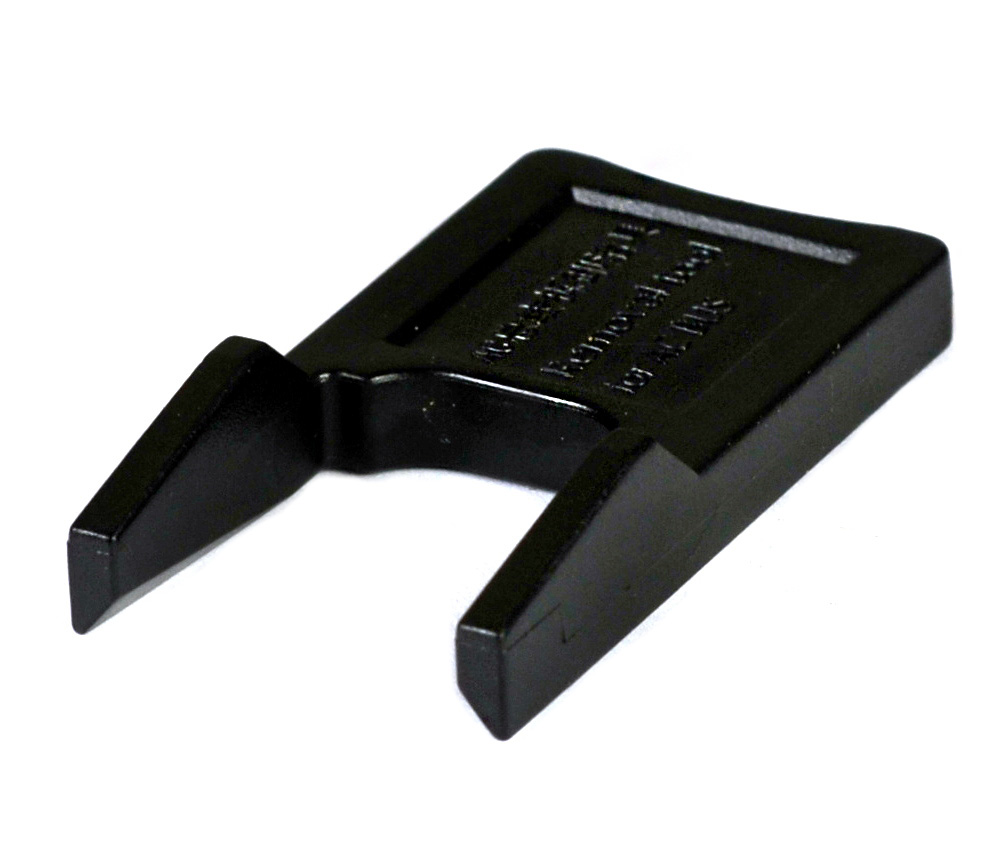

Herramienta desbloqueo conector salida AC (no compatible QS1 / YC600) - APS
[ACC0839] Herramienta desbloqueo conector salida AC (no compatible QS1 / YC600) - APS
Herramienta de desbloqueo para conectores de salida AC APSystems. Diseñada para instalación y mantenimiento de sistemas solares, excluyendo modelos QS1 y YC600. Peso: 0.68 kg.
📕 Descarga de documentación
Nombre mostrado:
[ACC0839] Herramienta desbloqueo conector salida AC (no compatible QS1 / YC600) - APS
Código HS:
85369010
Especificaciones y Datos de Referencia
| Parámetro | Valor |
|---|---|
| Referencia interna Techno Sun | ACC0839 |
| Denominación | Herramienta desbloqueo conector salida AC |
| Marca | APSystems |
| Familia | Accesorios APSystems, conectores |
| Código de barras | 8435438808089 |
| Peso registrado en ficha logística | 0,68 kg |
| Denominación en los manuales del fabricante | Herramienta de desbloqueo de cable de bus Y3 de AC |
| Parámetro | Valor |
|---|---|
| Elemento sobre el que actúa | Enclavamiento del conector de salida de corriente alterna |
| Generaciones de conector fuera del ámbito de esta referencia | QS1 e YC600, que emplean su propio útil específico |
| Documentación del fabricante que cita la herramienta | Manual de instalación de la serie DS3 de APSystems para EMEA |
| Documentación adicional | Manual de instalación del microinversor QT2 de APSystems para EMEA |
| Clasificación del accesorio en dichos manuales | Accesorio adicional suministrado por APSystems |
| Momento de uso | Instalación, sustitución de equipos y mantenimiento correctivo |
| Paso | Operación |
|---|---|
| 1 | Dejar la rama de corriente alterna sin tensión siguiendo el procedimiento de seguridad de la instalación |
| 2 | Situar la herramienta sobre el conector, alineada con las pestañas de retención |
| 3 | Presionar el útil para liberar el enclavamiento |
| 4 | Separar el conector tirando en el eje del acoplamiento, sin balanceo lateral |
| 5 | Proteger la derivación que queda libre con el capuchón correspondiente del bus |
| Recomendación del fabricante | Emplear la herramienta de desbloqueo para desconectar los conectores del bus |
Criterios de Uso en Obra
Por qué se necesita un útil específico
- El conector de salida de corriente alterna cierra por enclavamiento mecánico y confirma el montaje con un clic audible.
- La apertura exige actuar simultáneamente sobre las pestañas de retención, operación difícil de realizar con los dedos sobre una cubierta.
- El uso de destornilladores o alicates improvisados marca el cuerpo del conector y puede comprometer la estanqueidad del conjunto.
- La herramienta reparte el esfuerzo y permite una desconexión limpia y repetible.
Buenas prácticas de seguridad
- Verificar la ausencia de tensión en la rama antes de manipular cualquier conector de corriente alterna.
- Trabajar con el equipo de protección individual habitual en cubierta.
- Cubrir las derivaciones que queden libres con el capuchón del bus antes de abandonar la zona de trabajo.
- Comprobar el enclavamiento al volver a conectar, confirmando el clic de montaje.
Compatibilidad
- Referencia orientada al conector de salida de corriente alterna de los microinversores APSystems distintos de las generaciones QS1 e YC600.
- Los manuales EMEA de las series DS3 y QT2 recogen la herramienta de desbloqueo del cable bus Y3 de corriente alterna entre los accesorios de APSystems.
- Para instalaciones con las generaciones QS1 e YC600 debe emplearse el útil específico de esa familia de conectores.
- Ante cualquier duda de encaje, conviene comprobar el modelo de conector instalado antes de la intervención.
Aplicaciones Detalladas y Casos de Uso
Montaje y ajustes durante la instalación
- Corrección de la distribución de microinversores a lo largo de la rama cuando el reparto inicial no coincide con la posición definitiva de los módulos.
- Reubicación de conexiones tras un cambio de diseño de campo en obra.
- Comprobaciones de continuidad y de identificación de ramas antes de la puesta en marcha.
Sustitución de microinversores en garantía
- Desconexión del equipo afectado sin dañar el bus de corriente alterna ni los conectores contiguos.
- Intervenciones rápidas que reducen el tiempo de la instalación fuera de servicio.
- Conservación del bus original, evitando su sustitución por deterioro de los conectores.
Dotación del equipo de servicio técnico
- Útil de dotación fija en la caja de herramientas de los equipos que mantienen plantas con microinversores.
- Elemento habitual en los kits de puesta en marcha de instaladores especializados.
- Material de apoyo en auditorías de instalaciones existentes en las que hay que abrir y cerrar conexiones.
Componentes Compatibles de la Serie APSystems Accessories
Esta herramienta pertenece a la familia de accesorios de APSystems. A continuación se enumeran componentes complementarios disponibles bajo referencia separada para completar la intervención según sus necesidades.
Conectores y tapones
- ACC325 — Tapón AC Bus Y-CONN de 3 hilos
- ACC2177 — Tapón AC Bus T-CONN de 5 hilos
Cable de inversor
- ACC394 — Cable de extensión de corriente continua de 2 m
Pinza toroidal
- ACC356 — Pinza toroidal de 200 A
Servicio Técnico Profesional Techno Sun
Soporte técnico especializado para instaladores profesionales con asesoramiento en montaje de ramas de microinversores, identificación de generaciones de conector y resolución de incidencias técnicas.
Herramienta de desbloqueo de conector AC APSystems
Referencia: ACC0839 | Útil de servicio para conectores de corriente alterna
El útil que convierte una desconexión delicada en una operación limpia y repetible en instalaciones con microinversores APSystems.
