Pylontech BMS con cables SC0500-100S BMS PowerCube X1/H1/H2

Pylontech BMS con cables SC0500-100S BMS PowerCube X1/H1/H2

[ACC0884] Pylontech BMS con cables SC0500-100S BMS PowerCube X1/H1/H2

https://b2b.technosun.com/web/image/product.template/8989/image_1920?unique=69adc0e

Para 2-10 módulos, altura: 3U
Sólo se suministra junto con las baterías correspondientes. , alternativa ACC01000

    Esta combinación no existe.

    Para ver los precios, por favor regístrese o inicie sesión con su cuenta.
    Contáctenos
    📕 Descarga de documentación

    Términos y condiciones de venta

    Nombre mostrado: [ACC0884] Pylontech BMS con cables SC0500-100S BMS PowerCube X1/H1/H2
    Código HS: 85079080

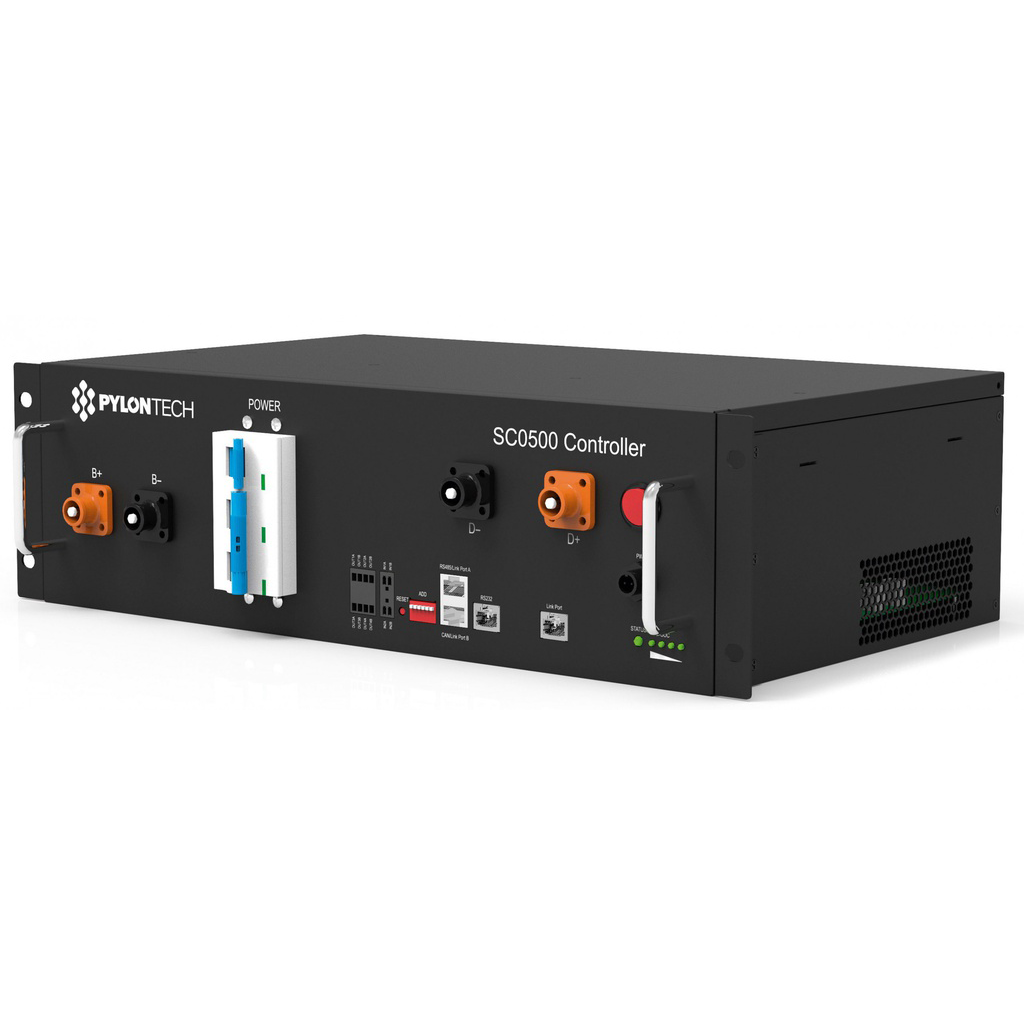

    BMS Pylontech SC0500-100S con juego de cables para PowerCube X1, H1 y H2

    Módulo de control de 60 a 600 Vdc y 100 A de carga y descarga para sistemas de almacenamiento de alta tensión

    El SC0500-100S es el módulo de control y sistema de gestión de baterías de los sistemas de almacenamiento de alta tensión Pylontech PowerCube X1, H1 y H2. Supervisa el conjunto de módulos apilados en el bastidor, gobierna el contactor de potencia y presenta al inversor la información de estado del sistema.

    Trabaja en un rango de tensión de 60 a 600 Vdc, tanto en el lado del controlador como en el del sistema, y admite hasta 100 A de corriente de carga y 100 A de corriente de descarga. Su consumo propio es de 8 W y se comunica mediante Modbus RTU y CAN.

    Como sistema de gestión, protege el conjunto frente a descargas excesivas, sobrecargas, sobrepotencia y temperaturas altas o bajas, gestiona automáticamente el estado de carga y de descarga y equilibra la corriente y la tensión de cada celda. Se entrega con su juego de cables y ocupa una altura de 3U en el bastidor, para configuraciones de 2 a 10 módulos.

    SKU

    ACC0884

    Modelo

    SC0500-100S

    Tensión de sistema

    60 a 600 Vdc

    Corriente máxima

    100 A en carga y descarga

    Especificaciones Técnicas Detalladas

    Parámetro Valor
    Modelo SC0500-100S
    Función sistema de gestión de baterías del sistema de almacenamiento
    Producto relacionado PowerCube X1, H1 y H2
    Tensión de funcionamiento del controlador 60 a 600 Vdc
    Tensión de funcionamiento del sistema 60 a 600 Vdc
    Tensión de descarga 60 a 600 Vdc
    Corriente máxima de carga 100 A
    Corriente máxima de descarga 100 A
    Consumo propio 8 W
    Comunicación Modbus RTU y CAN
    Número de módulos gestionados de 2 a 10 módulos
    Altura de montaje 3U
    Parámetro Valor
    Dimensiones 442 mm de ancho, 390 mm de fondo y 132 mm de alto
    Peso según ficha técnica 8,5 kg
    Peso de la referencia en almacén 9 kg
    Clase de protección IP20
    Vida útil del dispositivo 15 años
    Temperatura de funcionamiento -20 °C a 65 °C
    Temperatura de almacenamiento -40 °C a 80 °C
    Dimensiones logísticas de la referencia 56 cm x 24 cm x 41 cm
    Código de barras 8435438809598
    Suministro se entrega con su juego de cables
    Función Descripción
    Protección frente a descarga excesiva corte de la descarga cuando se alcanza el límite inferior definido
    Protección frente a sobrecarga corte de la carga cuando se alcanza el límite superior definido
    Protección frente a sobrepotencia limitación del régimen de trabajo por encima de la potencia admisible
    Protección térmica actuación ante temperaturas altas y bajas fuera del rango admisible
    Gestión del ciclo gestión automática del estado de carga y de descarga del sistema
    Equilibrado equilibrado de la corriente y de la tensión de cada celda
    Parámetro Valor
    Familia de sistemas Pylontech PowerCube X1, H1 y H2, de alta tensión
    Módulo H48050 de la familia batería de litio de 2,4 kWh
    Módulo H48074 de la familia batería de litio de 3,55 kWh
    Configuración por número de módulos el sistema se dimensiona apilando módulos bajo un único módulo de control
    Controlador multirack de la familia MBMS1000a-s.2, referencia ACC0073, para instalaciones de varios bastidores
    Módulo de control alternativo de la familia SC1000-100S, referencia ELE0786, para PowerCube H

    Datos Operativos y Límites de Trabajo

    Límites eléctricos

    • Tensión de funcionamiento del controlador de 60 a 600 Vdc.
    • Tensión de funcionamiento del sistema de 60 a 600 Vdc.
    • Corriente máxima de carga de 100 A.
    • Corriente máxima de descarga de 100 A.

    Consumo y comunicación

    • Consumo propio del equipo de 8 W.
    • Comunicación mediante Modbus RTU y CAN hacia el equipo de conversión.
    • Gestión de 2 a 10 módulos de batería en un mismo bastidor.
    • Altura de montaje de 3U.

    Condiciones de servicio

    • Temperatura de funcionamiento de -20 °C a 65 °C.
    • Temperatura de almacenamiento de -40 °C a 80 °C.
    • Clase de protección IP20, para instalación en interior.
    • Vida útil del dispositivo declarada de 15 años.

    Aplicaciones Detalladas y Casos de Uso

    chevron_rightSistemas de almacenamiento de alta tensión
    • Instalaciones de autoconsumo residencial y terciario con acumulación PowerCube X1, H1 o H2.
    • Sistemas de alta tensión conectados a inversores híbridos que trabajan en el rango de 60 a 600 Vdc.
    • Configuraciones de 2 a 10 módulos de batería apilados en un mismo bastidor.
    • Proyectos de acumulación con módulos H48050 de 2,4 kWh o H48074 de 3,55 kWh.
    chevron_rightProtección y gestión del conjunto de baterías
    • Protección frente a descarga excesiva y sobrecarga del sistema.
    • Protección frente a sobrepotencia y frente a temperaturas fuera del rango admisible.
    • Equilibrado de corriente y tensión celda a celda para homogeneizar el envejecimiento.
    • Gestión automática del estado de carga y de descarga del conjunto.
    chevron_rightMantenimiento y reposición
    • Sustitución del módulo de control en instalaciones PowerCube X1, H1 o H2 ya desplegadas.
    • Configuración de proyectos a medida en los que el módulo de control se dimensiona por separado.
    • Ampliación del número de módulos del bastidor dentro del rango gestionado.
    • Suministro con el juego de cables correspondiente.

    Notas de Instalación y Puesta en Servicio

    • buildEl módulo de control ocupa una altura de 3U en el bastidor y se instala en la posición prevista por el fabricante dentro de la columna de módulos.
    • buildEl equipo tiene clase de protección IP20 y se instala en interior, en un local técnico protegido del polvo y de la humedad.
    • buildLa comunicación con el inversor se realiza mediante Modbus RTU o CAN, según el equipo de conversión empleado.
    • buildEl sistema trabaja en corriente continua de alta tensión: la instalación y el mantenimiento deben realizarse por personal cualificado y autorizado.
    • buildEsta referencia se suministra junto con el sistema de baterías correspondiente y con su juego de cables.
    • buildEn instalaciones de varios bastidores, la coordinación se resuelve con el controlador multirack de la familia.

    Certificaciones y Cumplimiento Normativo

    Certificaciones declaradas en la ficha técnica

    • checkTÜV - certificación declarada por el fabricante para el modelo SC0500-100S.
    • checkCE - marcado declarado por el fabricante para el modelo SC0500-100S.

    Alcance de esta referencia

    • checkMódulo de control del sistema - el equipo aporta la gestión, la protección y la comunicación del conjunto; la capacidad de acumulación corresponde a los módulos de batería de la serie.
    • checkSuministro original Pylontech - módulo de control original del fabricante para los sistemas PowerCube X1, H1 y H2.

    Componentes de la Serie PowerCube X y H

    Este módulo de control forma parte de la serie PowerCube X y H de Pylontech. A continuación se enumeran los componentes complementarios de la misma serie disponibles bajo referencia separada para configurar la instalación según las necesidades del proyecto.

    Módulos de batería

    • BAT0484 - módulo de litio LiFePO4 de 2,4 kWh de alta tensión.
    • BAT0485 - módulo de litio H48074 de 3,55 kWh.

    Controlador multirack

    • ACC0073 - controlador MBMS1000a-s.2 para instalaciones de varios bastidores.

    Cables de batería

    • ACC0679 - pack de cables de 2 m para baterías de litio de alta tensión H48050 y H48074.
