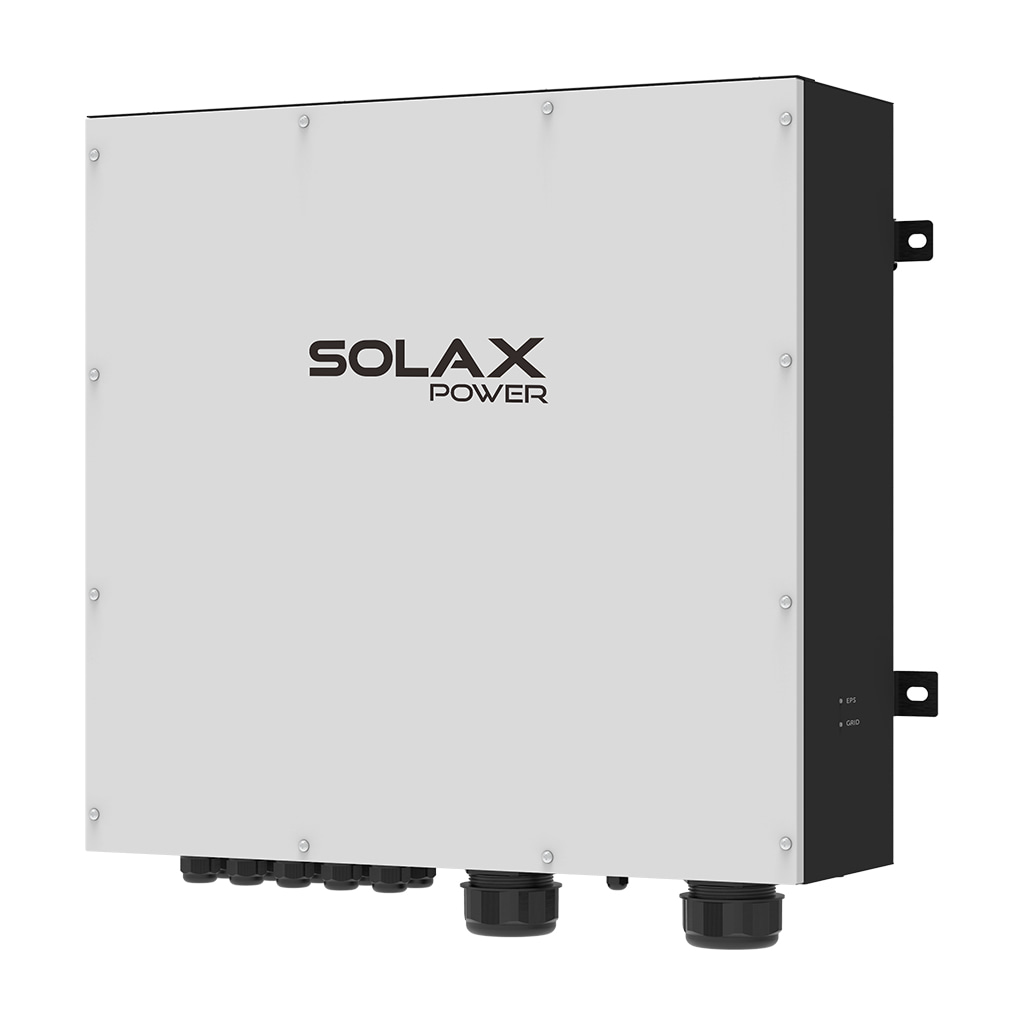

Solax Power X3-EPS Parallel Box 60kW G2
[ACC1050] Solax Power X3-EPS Parallel Box 60kW G2
Caja de conmutación automática para inversores X3-Hybrid de Solax conectados en paralelo. Permite la conexión y funcionamiento de hasta 6 inversores híbridos en modo EPS (fuera de la red), máx. 60kW. En caso de fallo de alimentación, se desconecta la conexión a la red pública de forma totalmente automática.
Esta caja no es necesaria para menos de 3 inversores en paralelo (Master + 2 Slave).
📕 Descarga de documentación
Nombre mostrado:
[ACC1050] Solax Power X3-EPS Parallel Box 60kW G2
Especificaciones Técnicas Detalladas
| Parámetro de red (lado inversor) | Valor |
|---|---|
| Conexión de red | Trifásica |
| Tensión nominal | 220/380 V, 230/400 V, 240/415 V |
| Frecuencia de CA | 50/60 Hz |
| Rango de tensión de salida de CA | 198 a 253 V (fase) / 342 a 440 V (compuesta) |
| Corriente máxima de entrada desde red | 87 A |
| Parámetro EPS (lado inversor) | Valor |
|---|---|
| Tensión nominal | 230/400 V |
| Frecuencia EPS | 50/60 Hz |
| Inversores compatibles | hasta 6 |
| Corriente máxima de entrada EPS por canal | 21,7 A |
| Corriente máxima de entrada EPS | 87 A |
| Parámetro de cargas de respaldo | Valor |
|---|---|
| Conexión de cargas | Monofásica o trifásica |
| Tensión nominal | 220/380 V, 230/400 V, 240/415 V |
| Frecuencia de CA | 50/60 Hz |
| Potencia aparente máxima | 60 kVA |
| Corriente máxima de salida | 87 A |
| Tiempo de conmutación | inferior a 10 s |
| Parámetro general | Valor |
|---|---|
| Rango de temperatura de funcionamiento | -25 a +40 °C |
| Humedad relativa | 0 a 100 %, con condensación |
| Dimensiones (anchura x altura x profundidad) | 492 x 478 x 183 mm |
| Peso | 17 kg |
| Grado de protección | IP65 |
| Código EAN | 8435438801042 |
Datos de Rendimiento y Límites Operativos
Comportamiento en respaldo
- Potencia aparente máxima de 60 kVA en el circuito de cargas de respaldo
- Corriente máxima de salida de 87 A
- Tiempo de conmutación inferior a 10 s
- Las cargas de respaldo admiten conexión monofásica o trifásica
Arquitectura multi-inversor
- Admite hasta seis inversores híbridos trifásicos en paralelo
- Corriente máxima de entrada EPS de 21,7 A por canal y 87 A en total
- Corriente máxima de entrada desde red de 87 A
- Indicada a partir de tres inversores en paralelo, un maestro y dos esclavos
Límites ambientales e implantación
- Grado de protección IP65
- Rango de temperatura de funcionamiento de -25 a +40 °C
- Humedad relativa admisible del 0 al 100 %, con condensación
- Dimensiones de 492 x 478 x 183 mm y peso de 17 kg
Aplicaciones Detalladas y Casos de Uso
Autoconsumo comercial con almacenamiento
- Comercios, talleres y pequeñas industrias con varios inversores híbridos trifásicos
- Instalaciones que necesitan mantener alimentadas cargas seleccionadas ante un corte de red
- Sistemas que crecen desde tres hasta seis inversores en paralelo
Terciario con cargas críticas
- Circuitos de refrigeración, servidores, alumbrado de emergencia y seguridad
- Separación clara entre consumos generales y circuito de respaldo
- Conmutación automática sin intervención del usuario
Explotaciones agrícolas y rurales
- Zonas con red débil o cortes frecuentes donde el respaldo aporta continuidad
- Bombeo y refrigeración de producto en trifásico a 400 V
- Emplazamientos exteriores protegidos, gracias al grado IP65
Ampliación por fases de plantas existentes
- Instalaciones que arrancan con un maestro y dos esclavos y prevén crecer
- Un único punto de conmutación común para todo el conjunto
- Cableado simplificado orientado a la instalación rápida
Componentes Compatibles de la Serie Solax Accessories
Este producto pertenece a la serie Solax Accessories de SolaX Power. A continuación se enumeran los componentes complementarios disponibles bajo referencia separada para configurar la solución completa según las necesidades de la instalación.
Cajas de paralelizado de mayor potencia
- ACC2193 - X3-EPS Parallel Box 150kW G2
- ELE2877 - X3-PBOX-300kW-G2
Vatímetros y medida
- DTSU666-D - Chint DTSU666-D 80 A trifásico de medida directa
- DTSU666-D-CT - Chint DTSU666-D-CT 200 A trifásico de medida indirecta, con transformadores
Comunicación y monitorización
- ACC2271 - SolaX Pocket WiFi más LAN
- ACC2300 - SolaX DataHub 1000
Servicio Técnico Profesional Techno Sun
Soporte técnico especializado para instaladores profesionales con asesoramiento en dimensionado, configuración, puesta en marcha y resolución de incidencias técnicas.
SolaX X3-EPS Parallel Box 60kW G2
Referencia: ACC1050 | Caja de conmutación automática EPS
La solución definitiva para dotar de respaldo automático a un conjunto de inversores híbridos trifásicos en paralelo en aplicaciones que demandan máxima fiabilidad y continuidad de suministro.
