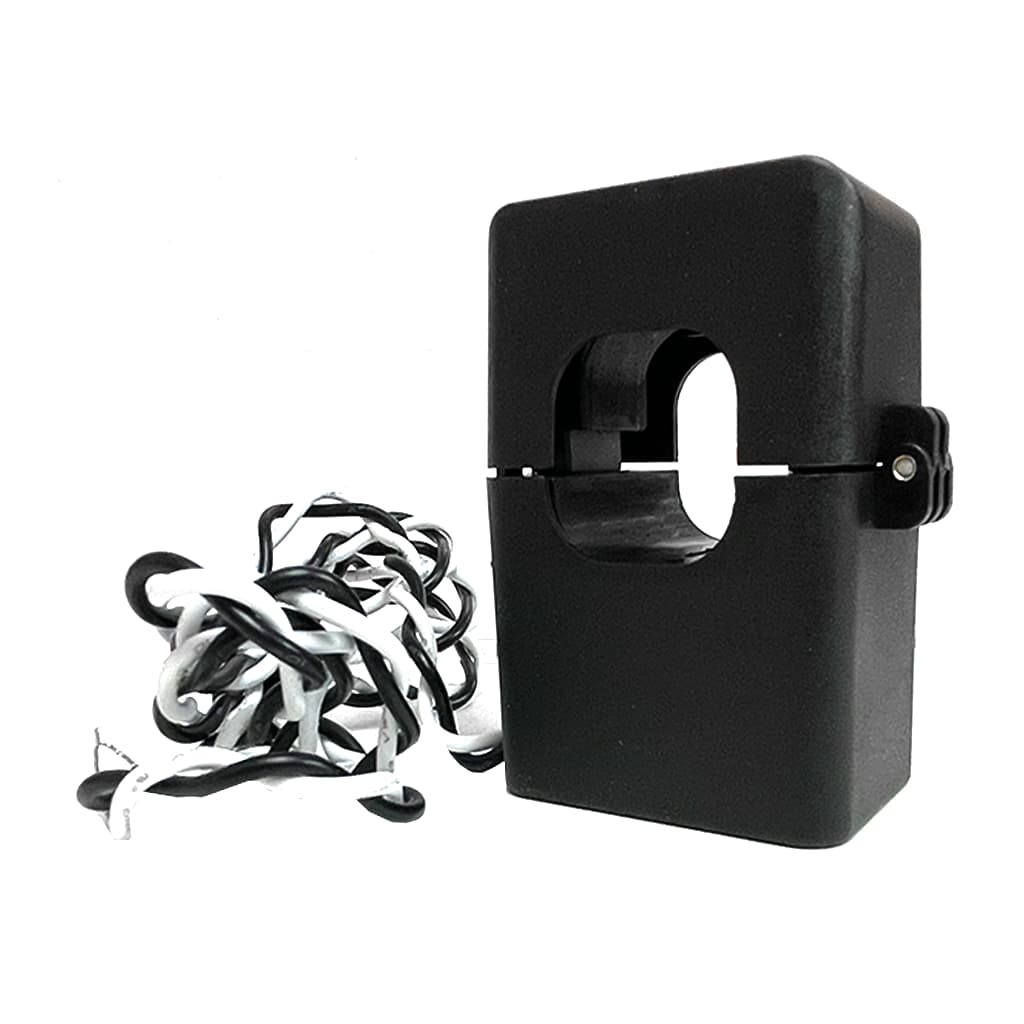

[ACC1852] Elecsun Pinza toroidal CT 200A 3000:1 T24

Pinza, toroidal, sensor de corriente con cable twist blanco y negro de Elecsun de 200A T24 compatible con todos los inversores con relación 3000:1

Esta combinación no existe.

Para ver los precios, por favor regístrese o inicie sesión con su cuenta.

Términos y condiciones de venta

Nombre mostrado: [ACC1852] Elecsun Pinza toroidal CT 200A 3000:1 T24

Pinza Toroidal Elecsun CT 200 A 3000:1 Núcleo T24

Transformador de corriente de núcleo partido con ventana de Ø 24 mm y salida de 66,6 mA

Transformador de corriente toroidal Elecsun de núcleo partido dimensionado para acometidas de hasta 200 A en alterna, con relación de transformación 3000:1 y salida de 66,6 mA a corriente nominal. El núcleo T24 ofrece una ventana de 24 mm que permite abrazar el conductor de fase sin interrumpir el suministro, entregando la señal de corriente que los inversores y vatímetros de relación 3000:1 necesitan para gestionar el autoconsumo y limitar el vertido a red.

SKU

ACC1852

Primario

200 A AC

Relación

3000:1

Ventana

Ø 24 mm

Especificaciones Técnicas Detalladas

Características eléctricas Características constructivas Compatibilidad de aplicación

Tipo	Transformador de corriente toroidal de núcleo partido (split core)
Corriente primaria nominal	200 A AC
Relación de transformación	3000:1
Salida secundaria a corriente nominal	66,6 mA a 200 A
Precisión	±1 % del 5 % al 120 % de la corriente nominal
Desfase	Inferior a 2° al 50 % de la corriente nominal
Tensión de aislamiento	600 V AC
Tensión máxima del primario	5000 V AC sobre conductor aislado
Rango de frecuencia	50 Hz a 400 Hz

Formato del núcleo	Toroidal partido, apertura con clip de cierre
Referencia de núcleo	T24
Ventana de paso del conductor	Ø 24 mm
Cables de salida	Par trenzado blanco y negro, UL 1015, 0,34 mm² (22 AWG), 105 cm
Rango de temperatura de operación	-15 °C a +60 °C
Montaje	Sobre el conductor de fase a medir, sin interrumpir el circuito
Código EAN	8435438807730

Relación requerida por el equipo	3000:1
Inversores y vatímetros compatibles	Equipos con entrada de CT de relación 3000:1, como Sofar, SolaX, APsystems o Ingeteam
Función habitual	Medida de la corriente de intercambio con la red y del consumo de la instalación
Instalación típica	Sobre cada fase de la acometida en cuadros de mayor intensidad
Sección del conductor admisible	La que pase por la ventana de 24 mm de diámetro

Datos de Funcionamiento y Precisión de Medida

Rango de medida

Corriente primaria nominal de 200 A en alterna
Señal de salida de 66,6 mA a la corriente nominal del primario
Precisión de ±1 % entre el 5 % y el 120 % de la corriente nominal
Desfase inferior a 2° medido al 50 % de la corriente nominal

Aptitud para acometidas de potencia

Cobertura de instalaciones trifásicas de potencia contratada elevada
Ventana de 24 mm de diámetro para conductores de sección gruesa
Núcleo partido que evita desconectar la línea durante el montaje
Cables de salida de 105 cm hasta el equipo de medida

Límites de servicio

Rango de frecuencia de 50 Hz a 400 Hz
Temperatura de operación entre -15 °C y +60 °C
Tensión de aislamiento de 600 V AC
Primario admisible hasta 5000 V AC sobre conductor aislado

Aplicaciones Detalladas y Casos de Uso

chevron_right Autoconsumo en industria y terciario

Medida de intercambio con la red en acometidas trifásicas de hasta 200 A por fase
Limitación de vertido en instalaciones fotovoltaicas de potencia media
Reparto de energía entre autoconsumo, almacenamiento y red
Naves industriales, talleres, hoteles y superficies comerciales

chevron_right Analizadores y sistemas de gestión

Señal de corriente para analizadores de red y vatímetros de entrada en miliamperios
Submedida por líneas dentro de un cuadro general de distribución
Alimentación de sistemas de gestión de energía y telemetría de consumo
Registro de curvas de carga para auditorías energéticas

chevron_right Montaje en cuadros de distribución

Abrazado del conductor de fase sin interrumpir el servicio de la instalación
Instalación en cuadros generales con conductores de gran sección
Tendido del par trenzado de salida separado de las líneas de potencia
Una pinza por fase en instalaciones trifásicas con medida por fase

chevron_right Verificación y mantenimiento

Comprobación del sentido de la corriente según la marca del núcleo
Verificación del cierre completo de las dos mitades del núcleo
Contraste periódico de la lectura frente a un equipo patrón
Sustitución de pinzas dañadas manteniendo la relación 3000:1

Cumplimiento Normativo y Características de Medida

Cumplimiento y ensayo

check Marcado CE - conformidad con las directivas europeas aplicables al producto
check RoHS - restricción de sustancias peligrosas en materiales eléctricos y electrónicos
check Precisión ±1 % - verificada entre el 5 % y el 120 % de la corriente nominal del primario
check Desfase inferior a 2° - medido al 50 % de la corriente nominal del primario

Seguridad de instalación

check Aislamiento de 600 V AC - tensión de aislamiento declarada del transformador
check Primario hasta 5000 V AC - sobre conductor aislado, sin contacto eléctrico con el circuito medido
check Núcleo partido - montaje sobre el conductor sin interrumpir el servicio ni desconectar la línea
check Cables UL 1015 - par trenzado de 0,34 mm² (22 AWG) y 105 cm de longitud

Servicio Técnico Profesional Techno Sun

Soporte técnico especializado para instaladores profesionales con asesoramiento en la selección de la relación de transformación, el dimensionado de la ventana sobre el conductor, la orientación de la pinza y la puesta en marcha de la medida de autoconsumo.

STOCK PERMANENTE ENVÍO 24-48H GARANTÍA OFICIAL ELECSUN

Pinza Toroidal Elecsun CT 200 A 3000:1 Núcleo T24

Referencia: ACC1852 | Transformador de corriente toroidal de núcleo partido

La solución de medida para instalaciones de hasta 200 A que requieren señal normalizada 3000:1 y montaje sobre el conductor sin corte de servicio.
