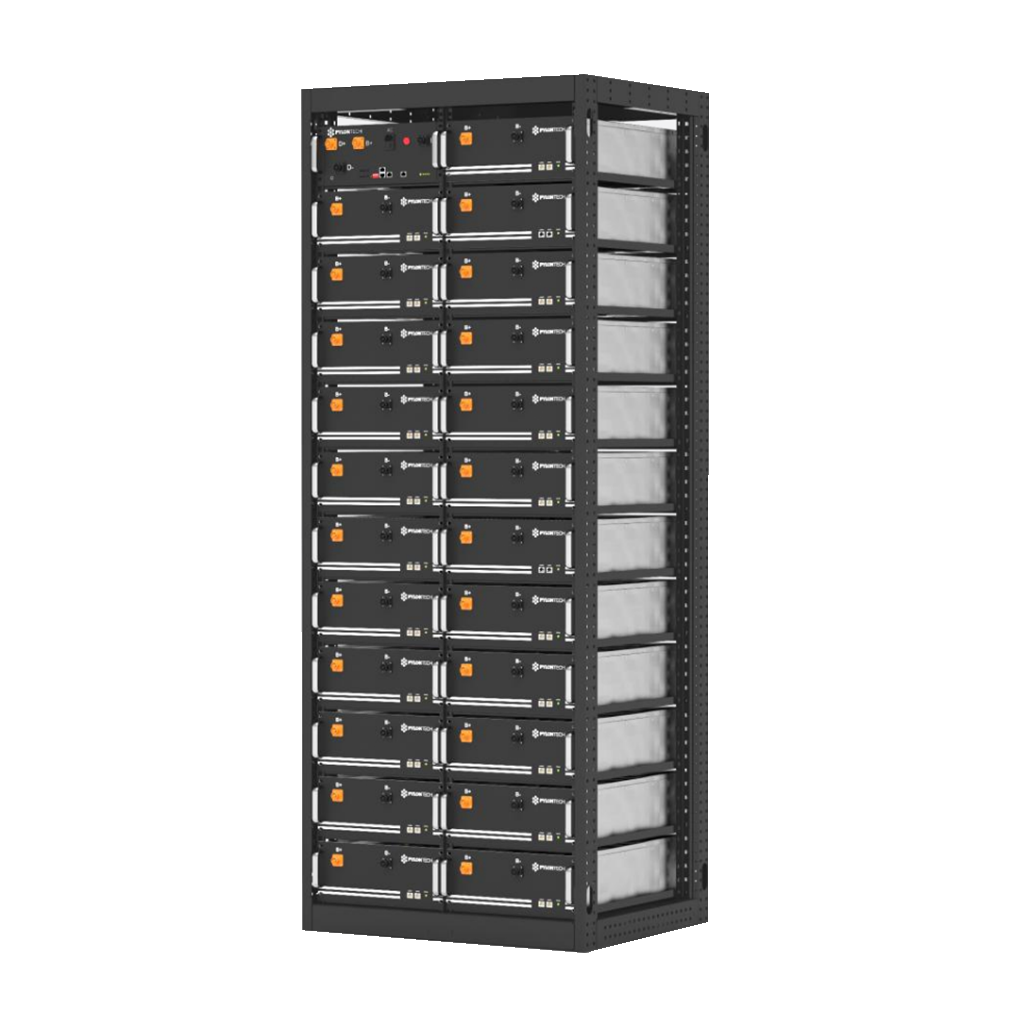

Armario rack Pylontech RK2130-M1(2C12L) para sistema PowerCube M1 de hasta 23 módulos H32148

Bastidor de alta tensión de 2130 mm de altura para el apilado y la sujeción de módulos H32148 y del módulo de control SC1000-200

El RK2130-M1(2C12L) es el armario bastidor sobre el que se monta el sistema de almacenamiento Pylontech PowerCube M1. Aloja hasta veintitrés módulos de batería H32148 junto con el módulo de control del sistema y proporciona la estructura mecánica, la sujeción de cada módulo y el camino de puesta a tierra del conjunto.

El sistema PowerCube M1 montado sobre este bastidor mide 659 mm de ancho, 815 mm de fondo y 2130 mm de alto, y trabaja con una tensión de sistema inferior a 1000 V, a razón de 32 V y 4,736 kWh por cada módulo H32148 instalado. La configuración admite de 1 a 23 módulos con módulo de control de alimentación externa y de 8 a 23 módulos con alimentación interna.

Cada módulo se fija con cuatro tornillos sobre tuercas de enganche y queda retenido por las pletinas metálicas laterales del propio bastidor. La puesta a tierra de los módulos se resuelve por contacto metálico directo entre la superficie del módulo y la del armario, y el bastidor dispone de un perno M8 en la base para el cable de tierra de la instalación.

Datos Operativos y Límites de Trabajo

Aplicaciones Detalladas y Casos de Uso

Notas de Instalación y Puesta en Servicio

• buildEl bastidor debe anclarse a la solera y arriostrarse a pared con tornillos M10 antes de introducir ningún módulo.
• buildLas pletinas metálicas laterales se desmontan para introducir el módulo de control y los módulos de batería, y deben volver a montarse una vez completado el apilado.
• buildLas tuercas de enganche se colocan de forma que coincidan con la posición del módulo de control y de cada módulo de batería; cada módulo se fija con cuatro tornillos.
• buildLa puesta a tierra de los módulos se produce por contacto metálico directo con el bastidor, por lo que no se requieren cables de tierra por módulo. Si se emplea un bastidor genérico, es necesario retirar la pintura en los puntos de contacto.
• buildSi existe una estructura metálica de tierra en el emplazamiento, los agujeros de fijación de la base pueden unirse directamente a ella para garantizar una puesta a tierra fiable.
• buildEl traslado y la colocación del bastidor requieren varios operarios o medios de elevación, y la colocación de módulos en las posiciones altas exige medios auxiliares.
• buildAntes de la instalación debe limpiarse el polvo y las virutas metálicas del emplazamiento.

Certificaciones y Cumplimiento Normativo

Componentes de la Serie PowerCube M1

Este armario forma parte de la serie PowerCube M1 de Pylontech. A continuación se enumeran los componentes complementarios de la misma serie disponibles bajo referencia separada para configurar la instalación según las necesidades del proyecto.

Servicio Técnico Profesional Techno Sun

Soporte técnico especializado para instaladores profesionales con asesoramiento en dimensionado, configuración, puesta en marcha y resolución de incidencias técnicas.

Armario rack Pylontech RK2130-M1(2C12L) para sistema PowerCube M1 de hasta 23 módulos H32148

Referencia: ACC2048 | Armario rack para sistema de almacenamiento

Bastidor original Pylontech para el montaje mecánico, la sujeción y la puesta a tierra de un sistema PowerCube M1 de hasta veintitrés módulos H32148.
