[ACC2157] Elecsun Pinza toroidal CT 150A 2000:1 T24

Pinza toroidal Elecsun CT 150A 2000:1 (T24)
Corriente nominal: 150 A | Relación de transformación: 2000:1
Núcleo partido para instalación sin desconexión de cableado

Esta combinación no existe.

Para ver los precios, por favor regístrese o inicie sesión con su cuenta.

Términos y condiciones de venta

Nombre mostrado: [ACC2157] Elecsun Pinza toroidal CT 150A 2000:1 T24

Pinza Toroidal Elecsun CT 150 A 2000:1 Núcleo T24

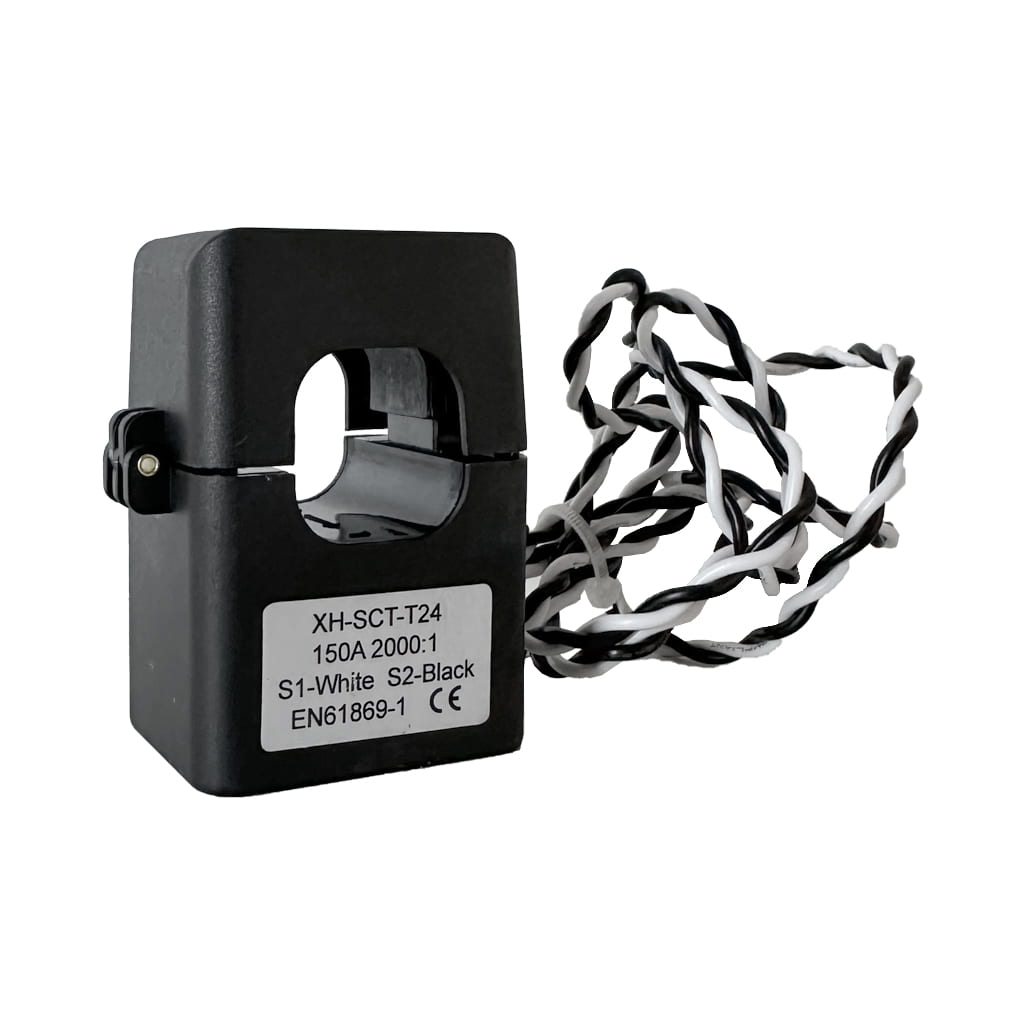

Transformador de corriente de núcleo partido con ventana de Ø 24 mm y salida de 75 mA

Transformador de corriente toroidal Elecsun de núcleo partido para la medida de intensidad alterna de hasta 150 A con relación de transformación 2000:1, que entrega 75 mA a corriente nominal. Está destinado específicamente a los inversores, vatímetros y analizadores cuya entrada de transformador de corriente exige la relación 2000:1, distinta de la relación 3000:1 empleada por otros fabricantes: la relación debe coincidir con la que espera el equipo para que la lectura sea correcta. El núcleo T24 abraza el conductor de fase sin interrumpir el circuito.

SKU

ACC2157

Primario

150 A AC

Relación

2000:1

Ventana

Ø 24 mm

Especificaciones Técnicas Detalladas

Características eléctricas Características constructivas Compatibilidad de aplicación

Tipo	Transformador de corriente toroidal de núcleo partido (split core)
Corriente primaria nominal	150 A AC
Relación de transformación	2000:1
Salida secundaria a corriente nominal	75 mA a 150 A
Precisión	±1 % del 5 % al 120 % de la corriente nominal
Desfase	Inferior a 2° al 50 % de la corriente nominal
Tensión de aislamiento	600 V AC
Tensión máxima del primario	5000 V AC sobre conductor aislado
Rango de frecuencia	50 Hz a 400 Hz

Formato del núcleo	Toroidal partido, apertura con clip de cierre
Referencia de núcleo	T24
Ventana de paso del conductor	Ø 24 mm
Cables de salida	Par trenzado blanco y negro, UL 1015, 0,34 mm² (22 AWG), 105 cm
Rango de temperatura de operación	-15 °C a +60 °C
Montaje	Sobre el conductor de fase a medir, sin interrumpir el circuito
Código EAN	8435438803220

Relación requerida por el equipo	2000:1
Equipos compatibles	Inversores, vatímetros y analizadores cuya entrada de CT exige relación 2000:1
Criterio de selección	La relación de la pinza debe coincidir con la configurada en el equipo de medida
Función habitual	Medida de la corriente de intercambio con la red y del consumo de la instalación
Sección del conductor admisible	La que pase por la ventana de 24 mm de diámetro

Datos de Funcionamiento y Precisión de Medida

Rango de medida

Corriente primaria nominal de 150 A en alterna
Señal de salida de 75 mA a la corriente nominal del primario
Precisión de ±1 % entre el 5 % y el 120 % de la corriente nominal
Desfase inferior a 2° medido al 50 % de la corriente nominal

Relación de transformación 2000:1

Una señal secundaria mayor que la de una pinza 3000:1 para la misma corriente primaria
Selección obligada cuando el equipo de medida está parametrizado a 2000:1
Sustitución directa de pinzas 2000:1 averiadas sin reconfigurar el equipo
Cobertura de intensidades desde valores parciales hasta el 120 % de la nominal

Límites de servicio

Rango de frecuencia de 50 Hz a 400 Hz
Temperatura de operación entre -15 °C y +60 °C
Tensión de aislamiento de 600 V AC
Primario admisible hasta 5000 V AC sobre conductor aislado

Aplicaciones Detalladas y Casos de Uso

chevron_right Medida para equipos de relación 2000:1

Instalaciones cuyo inversor o vatímetro tiene la entrada de CT fijada en 2000:1
Reposición de la pinza original conservando la parametrización del equipo
Sistemas de control de autoconsumo con lectura de intercambio con la red
Instalaciones monofásicas y trifásicas con una pinza por fase

chevron_right Monitorización y análisis de red

Alimentación de la señal de corriente a analizadores de red y registradores
Auditorías energéticas con registro de la curva de carga
Submedida de líneas dentro del cuadro de distribución
Seguimiento del consumo frente a la potencia contratada

chevron_right Instalación sobre líneas en servicio

Apertura del núcleo partido y cierre sobre el conductor sin desconectar la línea
Conductores de acometida que pasen por la ventana de 24 mm
Tendido del par trenzado de salida separado de las líneas de potencia
Retrofit de monitorización en instalaciones ya en explotación

chevron_right Verificación de la medida

Confirmación de que la relación configurada en el equipo es 2000:1
Comprobación del sentido de la corriente según la marca del núcleo
Verificación del cierre completo de las dos mitades del núcleo
Contraste de la lectura frente a un analizador de referencia

Cumplimiento Normativo y Características de Medida

Cumplimiento y ensayo

check Marcado CE - conformidad con las directivas europeas aplicables al producto
check RoHS - restricción de sustancias peligrosas en materiales eléctricos y electrónicos
check Precisión ±1 % - verificada entre el 5 % y el 120 % de la corriente nominal del primario
check Desfase inferior a 2° - medido al 50 % de la corriente nominal del primario

Seguridad de instalación

check Aislamiento de 600 V AC - tensión de aislamiento declarada del transformador
check Primario hasta 5000 V AC - sobre conductor aislado, sin contacto eléctrico con el circuito medido
check Núcleo partido - montaje sobre el conductor sin interrumpir el servicio ni desconectar la línea
check Cables UL 1015 - par trenzado de 0,34 mm² (22 AWG) y 105 cm de longitud

Servicio Técnico Profesional Techno Sun

Soporte técnico especializado para instaladores profesionales con asesoramiento en la selección de la relación de transformación, el dimensionado de la ventana sobre el conductor, la orientación de la pinza y la puesta en marcha de la medida de autoconsumo.

STOCK PERMANENTE ENVÍO 24-48H GARANTÍA OFICIAL ELECSUN

Pinza Toroidal Elecsun CT 150 A 2000:1 Núcleo T24

Referencia: ACC2157 | Transformador de corriente toroidal de núcleo partido

La solución de medida para los equipos que exigen relación de transformación 2000:1 en acometidas de hasta 150 A.

GARANTÍA OFICIAL ELECSUN DISTRIBUIDOR AUTORIZADO
