APSystems Tapón AC Bus Y-CONN 3 Hilos

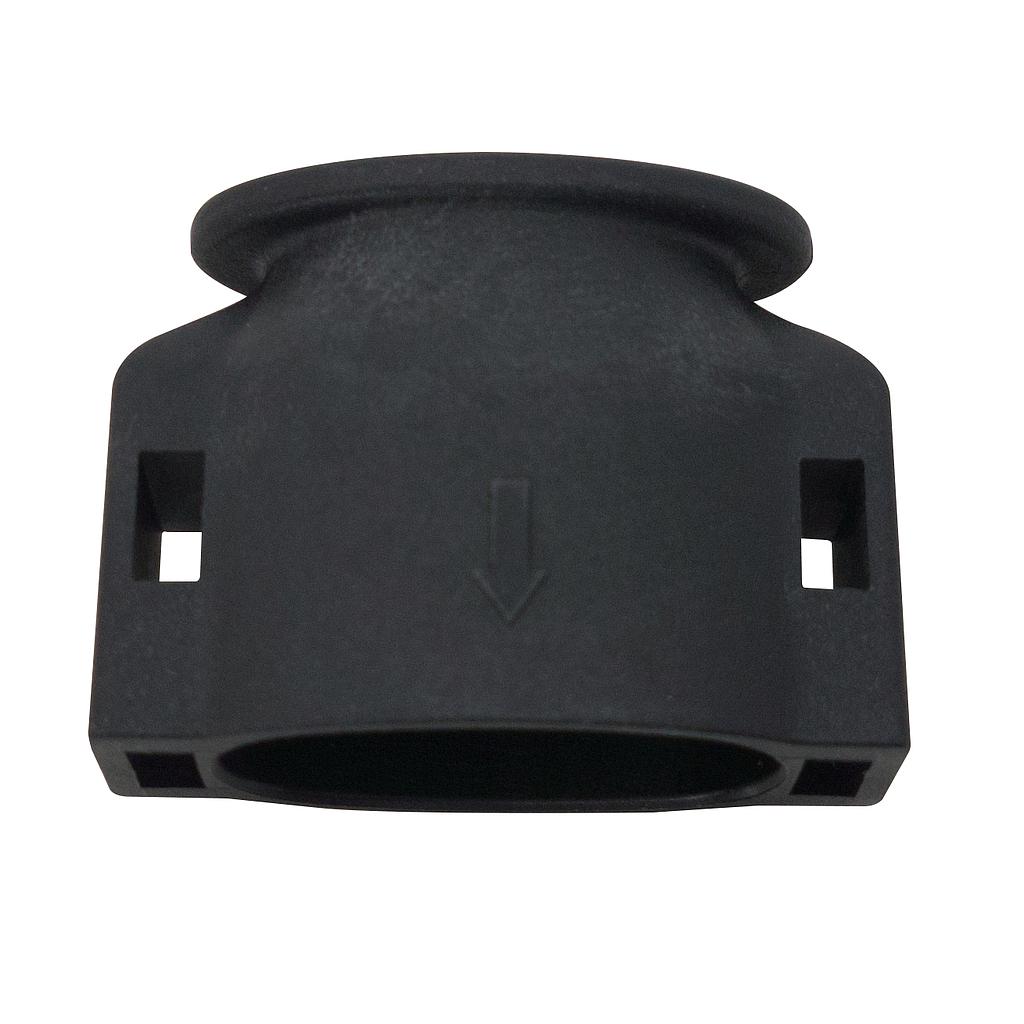

[ACC325] APSystems Tapón AC Bus Y-CONN 3 Hilos

https://b2b.technosun.com/web/image/product.template/13416/image_1920?unique=710757d

Protege el conector no usado en el AC Bus al saltar una salida para extenderla al doble .

    Esta combinación no existe.

    Para ver los precios, por favor regístrese o inicie sesión con su cuenta.
    Contáctenos

    Términos y condiciones de venta

    Nombre mostrado: [ACC325] APSystems Tapón AC Bus Y-CONN 3 Hilos

    Tapón Y-CONN APSystems para conector libre del bus AC de 3 hilos

    Capuchón moldeado en PPE que cubre la salida no utilizada del cable bus Y3 de corriente alterna

    Capuchón de protección para las derivaciones del cable bus Y3 de corriente alterna de tres hilos que quedan libres cuando se salta una salida para repartir los microinversores a lo largo de la rama. El plano de fabricación de APSystems lo identifica como referencia 2061702007, Bus Cable Y-CONN Cap, con número de pieza DUO0050 y cuerpo moldeado en PPE. Los manuales de instalación de microinversores APSystems indican expresamente cubrir con este capuchón los conectores del bus que no se utilicen.

    SKU

    ACC325

    Referencia APSystems

    2061702007 / DUO0050

    Material

    PPE moldeado

    Aplicación

    Bus AC de 3 hilos

    Especificaciones Técnicas Detalladas

    Cota del planoValor
    Longitud de la sección oval41,5 mm
    Anchura de la sección oval12 mm
    Altura total del capuchón32,5 mm
    Altura del cuerpo19,5 mm
    Altura de la corona superior13 mm
    Profundidad del alojamiento17,5 mm
    Longitud del labio frontal12 mm
    Anchura de la pestaña lateral de enclavamiento7 mm
    Tolerancias generales±0,15 mm (0,5-3 mm), ±0,2 mm (3-6 mm), ±0,5 mm (6-30 mm), ±0,8 mm (30-120 mm)
    ParámetroValor
    Material del cuerpoPPE (óxido de polifenileno)
    ProcesoPieza moldeada por inyección
    Cumplimiento de sustanciasLa pieza moldeada debe cumplir RoHS según nota del plano
    MarcadoFlecha de orientación en el cuerpo
    PresentaciónCaja neutra
    Peso0,05 kg
    ParámetroValor
    Referencia interna Techno SunACC325
    Código de barras8435438805262
    Referencia de plano APSystems2061702007 - Bus Cable Y-CONN Cap
    Número de piezaDUO0050
    ModeloTapón AC Bus
    Revisión del plano0.0
    ParámetroValor
    Elemento sobre el que se montaConector de derivación del cable bus Y3 de corriente alterna
    Número de hilos del bus3
    Conductores del bus monofásicoL marrón, N azul, PE verde y amarillo
    Momento de montajeTras conectar los microinversores, sobre las salidas que quedan libres
    Referencia del procedimientoManual de instalación de la serie DS3 de APSystems, paso 5
    Herramienta recomendada para desconectar el busHerramienta de desbloqueo del cable bus de corriente alterna

    Datos Constructivos y Criterios de Uso

    Geometría del capuchón

    • Cuerpo de sección oval de 41,5 x 12 mm que reproduce el perfil del conector de derivación del bus.
    • Altura total de 32,5 mm, con corona superior de 13 mm y cuerpo de 19,5 mm.
    • Alojamiento interior de 17,5 mm de profundidad que envuelve la boca del conector.
    • Pestañas laterales de 7 mm que retienen el capuchón sobre el conector.

    Por qué se tapona la salida libre

    • Las ramas de bus llevan derivaciones a paso fijo; cuando la distribución de módulos obliga a saltar una salida, esa derivación queda expuesta.
    • El capuchón cubre esa derivación y mantiene la boca del conector libre de suciedad y de proyecciones de agua.
    • Permite trabajar con un único modelo de bus, ajustando la separación efectiva entre microinversores al doble del paso original.
    • Facilita la posterior ampliación de la rama, ya que la derivación taponada sigue disponible.

    Buenas prácticas

    • Respetar la orientación marcada por la flecha del cuerpo al encajar el capuchón.
    • Comprobar que las pestañas laterales han enclavado por completo antes de dar por cerrada la derivación.
    • Emplear la herramienta de desbloqueo del bus para separar conectores, tal como recomienda el fabricante en sus manuales.
    • Revisar el estado de los capuchones en las inspecciones periódicas de la planta.

    Aplicaciones Detalladas y Casos de Uso

    chevron_right Instalaciones residenciales con microinversores monofásicos
    • Cubrición de derivaciones libres del bus de corriente alterna en cubiertas de vivienda unifamiliar.
    • Adaptación del paso del bus a módulos fotovoltaicos de formato grande, en los que la separación entre microinversores supera la distancia entre derivaciones.
    • Configuraciones con módulos en horizontal en las que una derivación de cada dos queda sin utilizar.
    chevron_right Instalaciones previstas para ampliación
    • Reserva de derivaciones taponadas para una segunda fase de ampliación de la planta.
    • Mantenimiento del bus en condiciones de uso mientras las derivaciones permanecen a la espera de nuevos microinversores.
    • Documentación clara de los puntos de conexión disponibles durante la inspección de la instalación.
    chevron_right Mantenimiento correctivo y sustituciones
    • Reposición de capuchones dañados o extraviados durante intervenciones de mantenimiento.
    • Cierre de la derivación cuando se retira temporalmente un microinversor para su revisión.
    • Stock de repuesto habitual en el vehículo del equipo de servicio técnico.

    Certificaciones y Cumplimiento Normativo

    Declaraciones que constan en el plano del fabricante

    • check RoHS - la pieza moldeada debe cumplir la restricción de sustancias peligrosas
    • check Plano de fabricación 2061702007 - cotas y tolerancias verificables emitidas por APSystems

    Componentes Compatibles de la Serie APSystems Accessories

    Este capuchón pertenece a la familia de accesorios de APSystems. A continuación se enumeran componentes complementarios disponibles bajo referencia separada para completar la instalación según sus necesidades.

    Conectores

    • ACC0839 — Herramienta de desbloqueo del conector de salida de corriente alterna

    Cable de inversor

    • ACC394 — Cable de extensión de corriente continua de 2 m

    Pinza toroidal

    • ACC356 — Pinza toroidal de 200 A

    Servicio Técnico Profesional Techno Sun

    Soporte técnico especializado para instaladores profesionales con asesoramiento en configuración de ramas de bus de corriente alterna, selección de accesorios y resolución de incidencias técnicas.

    STOCK PERMANENTE ENVÍO 24-48H GARANTÍA OFICIAL APSYSTEMS

    Tapón Y-CONN APSystems de 3 hilos

    Referencia: ACC325 | Capuchón para conector del bus AC

    El detalle que cierra correctamente una rama de microinversores: cada derivación libre del bus queda cubierta y lista para una futura ampliación.
