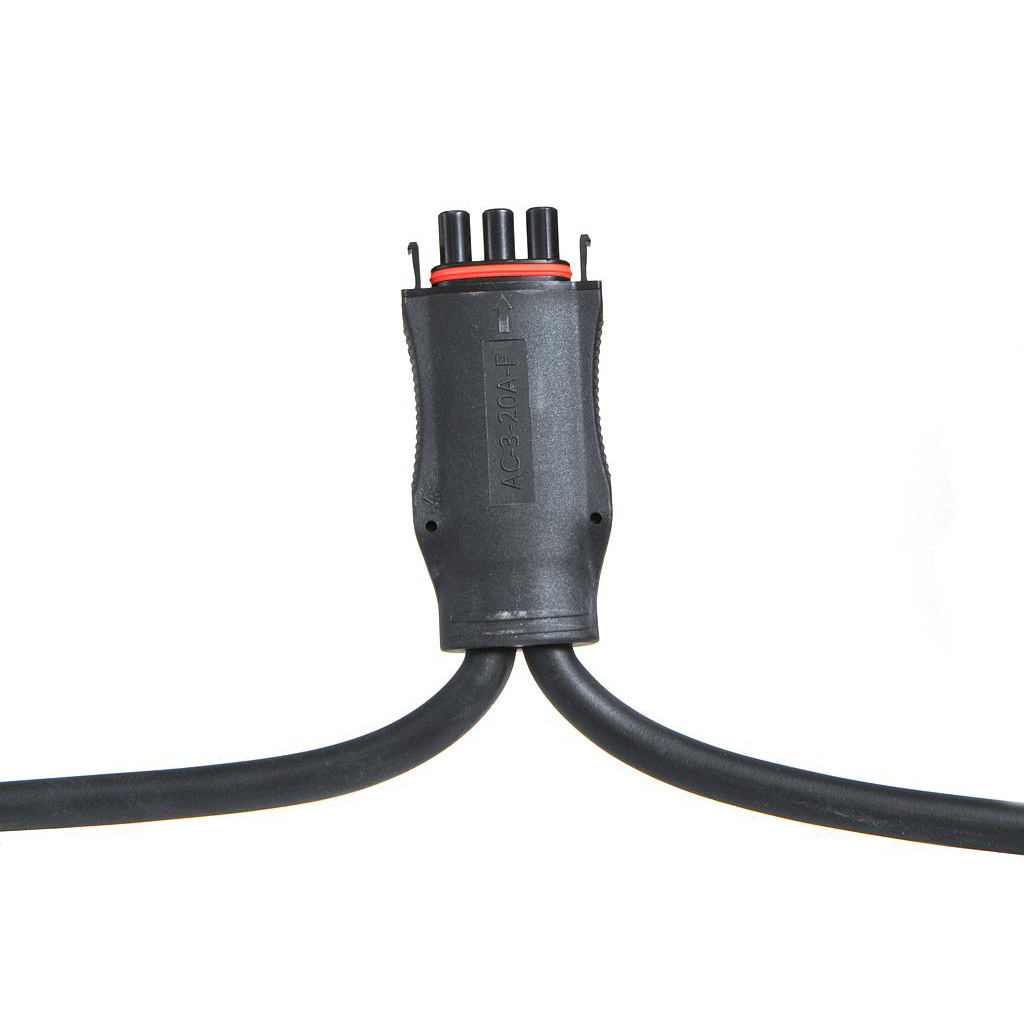

APSystems Cable Y3 AC Bus 4m 2'5mm2 (DS3 y QS2 Series)
[ACC389] APSystems Cable Y3 AC Bus 4m 2'5mm2 (DS3 y QS2 Series)
Cable bus 4 metros (2'5mm2) para DS3 y QS2 series.
El número de conectores será igual al número de inversores a paralelizar, teniendo en cuenta los metros de separación entre ellos.
📕 Descarga de documentación
Nombre mostrado:
[ACC389] APSystems Cable Y3 AC Bus 4m 2'5mm2 (DS3 y QS2 Series)
Código HS:
8544429090
Especificaciones Técnicas Detalladas
| Parámetros eléctricos del cable de bus monofásico 2,5 mm² | |
|---|---|
| Tensión de trabajo | 600 V |
| Corriente nominal del cable | 23 A |
| Configuración | Monofásica de 3 hilos (L + N + PE) |
| Código de colores | Marrón = L, azul = N, amarillo/verde = PE |
| Rigidez dieléctrica | 2.500 V CA, 50 mA, 1 minuto |
| Resistencia del conductor | 7,98 Ω/km |
| Construcción y dimensiones | |
|---|---|
| Tipo de cable | H07RN-F 3G2,5 mm², manguera flexible de goma 450/750 V |
| Separación entre conectores | 4 m |
| Diámetro exterior | 10,3 ± 0,3 mm |
| Conector | Conector de bus AC-3-23A-F sobremoldeado con enclavamiento |
| Compatibilidad | Microinversores APSystems de las series DS3 y QS2 |
| Código EAN | 8435438805033 |
| Condiciones de servicio | |
|---|---|
| Grado de protección | IP67 en los conectores una vez emparejados |
| Uso | Instalación fija a la intemperie sobre cubierta o estructura fotovoltaica |
| Marcado de seguridad | Indicación "Do not disconnect under load" sobre cada conector |
| Cumplimiento medioambiental | RoHS |
Datos de Instalación y Dimensionado del Ramal
Geometría del Ramal
- Separación de 4 m entre conectores, adecuada para módulos montados en horizontal o filas espaciadas
- Un conector por microinversor: el número de conectores del ramal iguala al número de unidades a conectar
- Permite salvar pasillos técnicos, lucernarios y juntas sin cable sobrante recogido en cubierta
Prestaciones Eléctricas
- Corriente admisible de 23 A sobre conductores de 2,5 mm² en el circuito AC del ramal
- Tensión de trabajo de 600 V con la misma construcción H07RN-F del resto de la gama de bus monofásico
- Resistencia del conductor de 7,98 Ω/km para el cálculo de la caída de tensión del tramo
Montaje en Obra
- Conectores sobremoldeados de fábrica que evitan empalmes y cajas de derivación en la cubierta
- Enclavamiento mecánico del acoplamiento frente a desconexiones accidentales
- Los conectores no utilizados y el extremo final del bus se sellan con los protectores de la gama
Aplicaciones Detalladas y Casos de Uso
Ramales con Módulos en Horizontal
- Instalaciones en las que la distancia entre microinversores supera los dos metros habituales
- Cubiertas con módulos apaisados donde el paso entre unidades exige mayor longitud de bus
- Filas alternas o disposiciones mixtas sobre una misma estructura
Cubiertas con Obstáculos
- Recorridos que deben salvar lucernarios, chimeneas, pasillos de mantenimiento o juntas de dilatación
- Instalaciones industriales con separación amplia entre grupos de módulos
- Tiradas en las que se busca evitar excedentes de cable recogidos sobre la estructura
Servicio a la Intemperie
- Acoplamientos estancos IP67 aptos para exposición permanente a lluvia y polvo
- Manguera de goma resistente a la abrasión, la radiación solar y los ciclos térmicos
- Compatible con los protectores estancos y tapones de la gama de accesorios APSystems
Certificaciones y Cumplimiento Normativo
Normativa del Cable
- H07RN-F - Manguera flexible de goma para servicio pesado 450/750 V con certificación VDE
- IEC 60245-66 (YCW) - Cable flexible de goma homologado CCC, 3 x 2,5 mm², 450/750 V
- RoHS - Restricción de sustancias peligrosas en materiales y aislamientos
Protección y Ensayos
- IP67 - Estanqueidad al polvo y al agua de los conectores una vez emparejados
- Rigidez dieléctrica - Ensayo de 2.500 V CA con fuga máxima de 50 mA durante 1 minuto

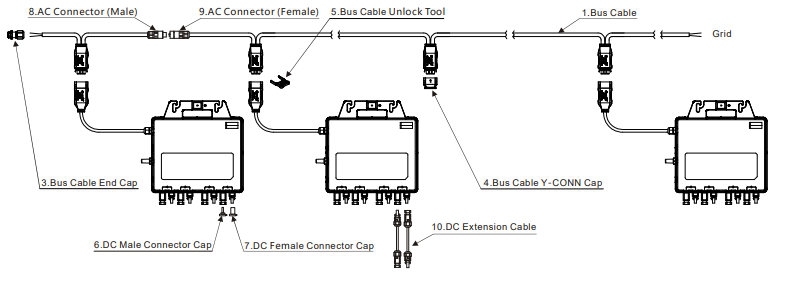

Componentes Compatibles de la Serie DS3
Este producto pertenece al sistema de cableado de la serie DS3 de APSystems. A continuación se enumeran los componentes complementarios disponibles bajo referencia separada para configurar la instalación según las necesidades del proyecto.
Conectores
- ACC0004 - Conector AC hembra de campo, 3 polos con doble junta, serie DS3
- ACC0003 - Conector AC macho de campo, 3 polos, serie DS3
Conectores y Tapones
- ACC2052 - Protector estanco IP68 para el extremo del cable de bus (3/4 hilos)
- ACC325 - Tapón Y-CONN para el conector de derivación no utilizado del bus AC
Microinversores
- GRI0416 - APSystems DS3 880 VA, 230 V, 20 A
- GRI0731 - APSystems DS3-H 960 VA, 230 V, 20 A
Servicio Técnico Profesional Techno Sun
Soporte técnico especializado para instaladores profesionales con asesoramiento en dimensionado del cableado, puesta en marcha y resolución de incidencias técnicas.
Cable Bus AC Y3 APSystems 4 m para DS3 y QS2
Referencia: ACC389 | Cable de bus AC monofásico 2,5 mm²
La solución definitiva para ramales de microinversores con módulos espaciados, manteniendo conexiones estancas y sin empalmes en cubierta.
