APSystems Cable Y3 AC Bus 2m 2,5mm2 (DS3 y QS2 Series)
[ACC392] APSystems Cable Y3 AC Bus 2m 2,5mm2 (DS3 y QS2 Series)
Cable bus 2 metros (2'5mm2) para DS3 serie
Indique el numero de conectores en condición de los inversores a paralelizar teniendo en cuenta los metros de separación entre ellos.
Ref.: 2322304903
📕 Descarga de documentación
Nombre mostrado:
[ACC392] APSystems Cable Y3 AC Bus 2m 2,5mm2 (DS3 y QS2 Series)
Código HS:
8544429090
Especificaciones Técnicas Detalladas
| Parámetros eléctricos del cable de bus | |
|---|---|
| Tensión de trabajo | 600 V |
| Corriente nominal del cable | 23 A |
| Rigidez dieléctrica | 2.500 V CA, 50 mA, 1 minuto |
| Resistencia del conductor | 7,98 Ω/km |
| Configuración | Monofásica de 3 hilos (L + N + PE) |
| Código de colores | Marrón = L, azul = N, amarillo/verde = PE |
| Tensión del cable (marcado) | 0,6/1,0 kV servicio pesado; 450/750 V según H07RN-F |
| Construcción y dimensiones | |
|---|---|
| Referencia de fabricante | 2322304903 — Single Phase Bus Cable (2,5 mm², H07, 2 m) |
| Tipo de cable | H07RN-F 3G2,5 mm², manguera flexible de goma |
| Separación entre conectores | 2.150 mm |
| Diámetro exterior | 10,3 ± 0,3 mm |
| Conector | Conector de bus AC-3-23A-F sobremoldeado con enclavamiento |
| Configuración de la bobina de origen | 150 conectores por serie de cable de bus |
| Peso | 0,5 kg |
| Código EAN | 8435438803602 |
| Condiciones de servicio | |
|---|---|
| Grado de protección | IP67 en los conectores una vez emparejados |
| Uso | Instalación fija a la intemperie sobre cubierta o estructura fotovoltaica |
| Marcado de seguridad | Indicación "Do not disconnect under load" sobre cada conector |
| Cumplimiento medioambiental | RoHS |
Datos de Instalación y Dimensionado del Ramal
Prestaciones Eléctricas
- Corriente admisible de 23 A sobre conductores de 2,5 mm² para el ramal AC de microinversores
- Tensión de trabajo de 600 V con ensayo dieléctrico de 2.500 V CA durante un minuto
- Resistencia del conductor de 7,98 Ω/km para el cálculo de caída de tensión del ramal
Geometría del Ramal
- Separación fija de 2,15 m entre conectores, adecuada para paneles montados en vertical
- Cada conector admite un microinversor DS3 o QS2 mediante acoplamiento directo
- El número de unidades por ramal se determina por la protección magnetotérmica del circuito y los 23 A del cable
Montaje en Obra
- Conectores sobremoldeados de fábrica: se elimina el empalme manual y las cajas de derivación en cubierta
- Enclavamiento mecánico que impide la desconexión accidental del microinversor
- Los conectores de bus no utilizados se protegen con el tapón correspondiente de la gama
Aplicaciones Detalladas y Casos de Uso
Ramales de Microinversores en Cubierta Residencial
- Distribución del circuito AC de una instalación monofásica con microinversores DS3 o QS2
- Conexión en paralelo de varias unidades sobre un mismo cable de bus
- Montaje sobre estructura coplanar o inclinada con paneles en disposición vertical
Instalaciones Comerciales por Tramos
- Composición de ramales por secciones utilizando tramos de bus enlazados con conectores de campo
- Recorridos entre filas de módulos con paso a bandeja o tubo en el extremo del ramal
- Ampliación de instalaciones existentes con nuevas unidades sobre el mismo circuito
Servicio a la Intemperie
- Estanqueidad IP67 en cada acoplamiento, apta para exposición permanente a lluvia y polvo
- Manguera de goma H07RN-F resistente a la abrasión, la radiación solar y las variaciones térmicas
- Sellado del extremo final del bus mediante protector estanco de la propia gama
Certificaciones y Cumplimiento Normativo
Normativa del Cable
- H07RN-F - Manguera flexible de goma para servicio pesado 450/750 V con certificación VDE
- IEC 60245-66 (YCW) - Cable flexible de goma homologado CCC, 3 x 2,5 mm², 450/750 V
- RoHS - Restricción de sustancias peligrosas en materiales y aislamientos
Protección y Ensayos
- IP67 - Estanqueidad al polvo y al agua de los conectores una vez emparejados
- Rigidez dieléctrica - Ensayo de 2.500 V CA con fuga máxima de 50 mA durante 1 minuto

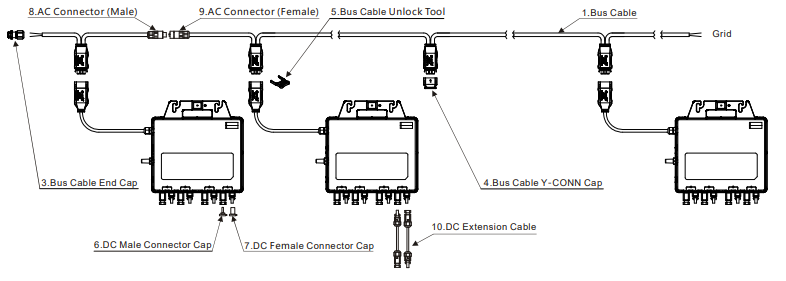

Componentes Compatibles de la Serie DS3
Este producto pertenece al sistema de cableado de la serie DS3 de APSystems. A continuación se enumeran los componentes complementarios disponibles bajo referencia separada para configurar la instalación según las necesidades del proyecto.
Conectores
- ACC0004 - Conector AC hembra de campo, 3 polos con doble junta, serie DS3
- ACC0003 - Conector AC macho de campo, 3 polos, serie DS3
Conectores y Tapones
- ACC2052 - Protector estanco IP68 para el extremo del cable de bus (3/4 hilos)
- ACC325 - Tapón Y-CONN para el conector de derivación no utilizado del bus AC
Microinversores
- GRI0416 - APSystems DS3 880 VA, 230 V, 20 A
- GRI0731 - APSystems DS3-H 960 VA, 230 V, 20 A
Servicio Técnico Profesional Techno Sun
Soporte técnico especializado para instaladores profesionales con asesoramiento en dimensionado del cableado, puesta en marcha y resolución de incidencias técnicas.
Cable Bus AC Y3 APSystems 2 m para DS3 y QS2
Referencia: ACC392 | Cable de bus AC monofásico 2,5 mm²
La solución definitiva para distribuir el circuito AC de un ramal de microinversores con conexiones estancas y sin empalmes en cubierta.
| Marca | APsystems |
