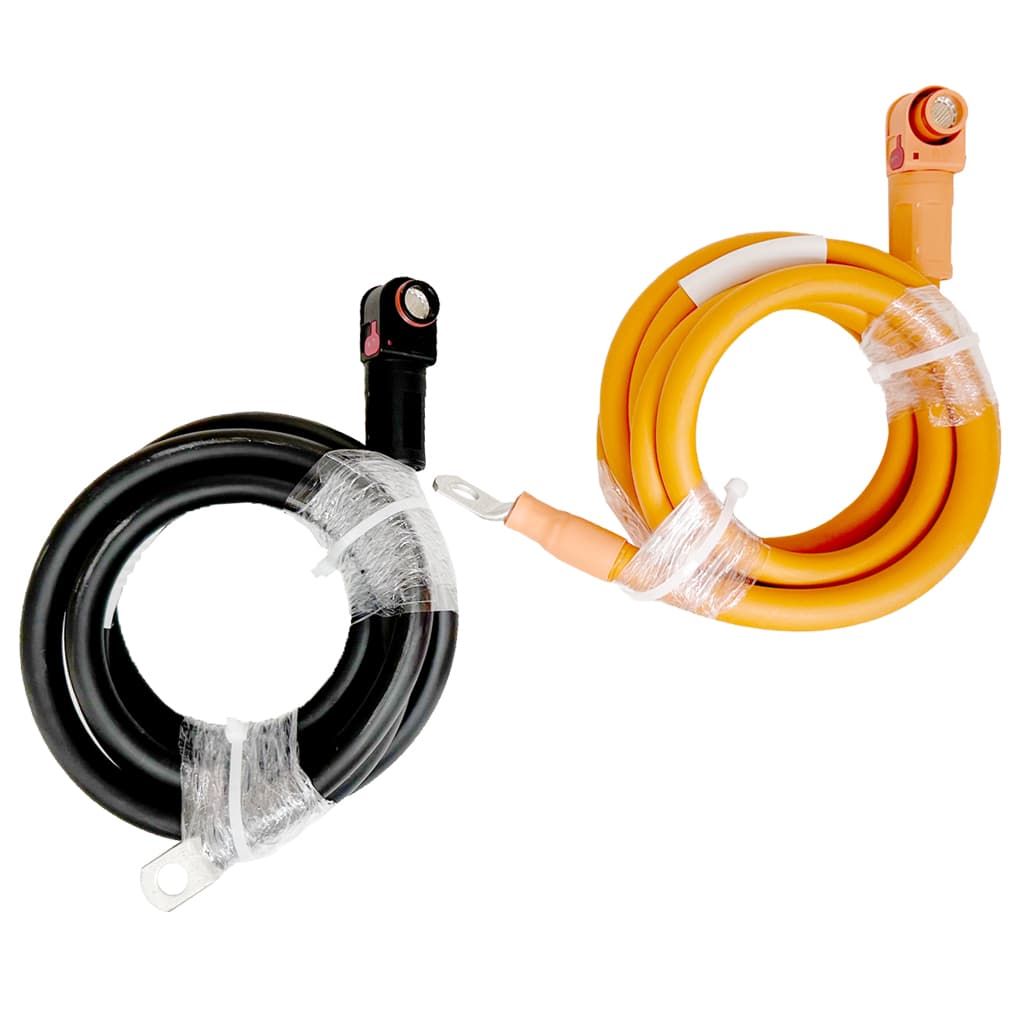

[ACC501] Sunwoda Atrix-5 Cables de potencia 53mm2 conexión batería a inversor

Cables LV de conexión de batería a inversor de 200A
Sección 1/0AWG (53mm2).

Marca
- Sunwoda

Esta combinación no existe.

Para ver los precios, por favor regístrese o inicie sesión con su cuenta.

Nombre mostrado: [ACC501] Sunwoda Atrix-5 Cables de potencia 53mm2 conexión batería a inversor
Código HS: 85444290

Juego de Cables de Potencia Sunwoda Atrix-5 de 53 mm2 para Conexión Batería-Inversor (200 A)

Cables de baja tensión de 1/0 AWG con aislamiento para 125 °C, dimensionados para 200 A de corriente de pico

Este juego de cables de potencia resuelve la conexión de baja tensión entre una batería Sunwoda de la serie Atrix y el inversor híbrido de la instalación. Los conductores son de 1/0 AWG, equivalentes a 53 mm2 de sección, y están dimensionados para 200 A, el valor de corriente de pico que admite un módulo Atrix-5 durante 15 segundos.

El cable lleva marcado UL Style 3820 y una temperatura máxima de conductor de 125 °C, con envolvente flexible de color naranja propia de las líneas de corriente continua de acumulación. La sección de 53 mm2 es la mayor de las tres disponibles para la conexión batería-inversor de la serie Atrix, por delante de las variantes de 26 mm2 y 42 mm2, y es la indicada cuando la instalación debe soportar la corriente de descarga máxima sin penalizar la caída de tensión.

Se trata exclusivamente del cableado de potencia: no es un equipo electrónico ni contiene protecciones. Su función es transportar la corriente continua entre el borne de la batería y la entrada de batería del inversor con la sección adecuada al régimen de trabajo del sistema de 51,2 V.

SKU

ACC501

Sección

53 mm2 (1/0 AWG)

Corriente

200 A

Temperatura del conductor

125 °C

Especificaciones Técnicas Detalladas

Datos del cable Sistema al que da servicio Criterio de elección de sección

Valores tomados del marcado del propio conductor y de la ficha del producto.

Sección nominal	53 mm2, equivalente a 1/0 AWG
Calibre americano	1/0 AWG
Corriente de dimensionado	200 A
Marcado del aislamiento	UL Style 3820
Temperatura máxima del conductor	125 °C
Color de la envolvente	Naranja, propio de líneas de corriente continua de acumulación
Tipo de tendido	Flexible, para conexión entre bornes de batería y entrada de batería del inversor
Peso del juego	0,5 kg
Código de barras	8435438803879

Parámetros eléctricos de la batería Sunwoda Atrix-5 que determinan el dimensionado del cable.

Tensión nominal del sistema	51,2 V
Rango de tensión de corte en carga y descarga	44,8 V a 55,2 V
Corriente nominal de carga y descarga por módulo	50 A en carga y 80 A en descarga
Corriente máxima de carga y descarga por módulo	100 A
Corriente de pico por módulo	200 A durante 15 segundos
Energía nominal por módulo	5 kWh
Interfaz de comunicación del sistema	CAN 2.0 y RS485

Comparativa de las secciones disponibles para la conexión batería-inversor de la serie Atrix.

26 mm2, 3 AWG	Conexión batería-inversor dimensionada para 100 A
42 mm2, 1 AWG	Conexión batería-inversor dimensionada para 100 A y conexión entre baterías
53 mm2, 1/0 AWG	Esta referencia: conexión batería-inversor dimensionada para 200 A
Regla práctica	La sección se elige por la corriente máxima que va a circular y por la longitud del tendido, para limitar la caída de tensión en corriente continua

Criterios de Uso e Instalación

Dimensionado eléctrico

Sección de 53 mm2 dimensionada para 200 A, la corriente de pico admisible por un módulo Atrix-5.
Aislamiento apto hasta 125 °C de temperatura de conductor, con margen frente al calentamiento en descargas prolongadas.
Trabajo en el rango de 44,8 V a 55,2 V propio del sistema de 51,2 V.
La caída de tensión crece con la longitud del tendido: mantener el recorrido lo más corto y directo posible.

Buenas prácticas de montaje

Respetar la polaridad marcada en cada extremo antes de energizar el sistema.
Dejar la batería y el inversor sin tensión durante la conexión, siguiendo la secuencia del manual del equipo.
Apretar los terminales al par indicado por el fabricante del inversor y comprobarlo tras la puesta en marcha.
Fijar el cable con bridas o pasacables para evitar tracción sobre los bornes.

Aplicaciones Detalladas y Casos de Uso

chevron_right Instalaciones residenciales de autoconsumo con acumulación

Conexión de un módulo Sunwoda Atrix-5 de 5,12 kWh al inversor híbrido de la instalación.
Sistemas de 51,2 V donde se prevé trabajar cerca de la corriente máxima de descarga.
Sustitución del cableado de potencia en ampliaciones o reformas de instalaciones existentes.

chevron_right Instalaciones con alta demanda instantánea

Viviendas con cargas de arranque elevadas donde el pico de descarga se acerca a los 200 A.
Instalaciones con respaldo de cargas críticas que exigen respuesta rápida de la batería.
Configuraciones donde interesa reducir al máximo la caída de tensión en el tramo de continua.

Notas de Instalación y Puesta en Marcha

Comprobar que la entrada de batería del inversor admite terminales de 1/0 AWG antes del montaje.
Verificar el par de apriete de los bornes tras las primeras horas de funcionamiento.
Mantener separados los tendidos de potencia y de comunicaciones para evitar interferencias.
Identificar los extremos positivo y negativo con el código de color del sistema antes de conectar.

Componentes Compatibles de la Serie Atrix (LV)

Esta referencia pertenece a la serie Atrix (LV) de Sunwoda. A continuación se enumeran los componentes complementarios disponibles bajo referencia separada para configurar la instalación según sus necesidades.

Baterías de litio

LIT0720 - Sunwoda Atrix-5 de 5,12 kWh, 51,2 V y 100 Ah
LIT0971 - Sunwoda Atrix-5 SE5 de 5,12 kWh, 51,2 V y 100 Ah

Cables de batería

ACC512 - Juego de cables de 42 mm2 para conexión entre baterías Atrix
ACC505 - Juego de cables de 26 mm2 para conexión batería-inversor de 100 A

Conectores y tapones

ACC2757 - Conector hembra 1/0 AWG, positivo, naranja
ACC2758 - Conector macho 1/0 AWG, negativo, negro

Monitorización

ACC2689 - Sunwoda Atrix iT-Box
LIT0770 - Sunwoda Atrix Data Box Display

Servicio Técnico Profesional Techno Sun

Asesoramiento en la elección de la sección de cable según corriente y longitud de tendido, y en la conexión de baterías Sunwoda a inversores híbridos, con soporte para instaladores profesionales.

ASESORAMIENTO TÉCNICO DISTRIBUIDOR PROFESIONAL GARANTÍA OFICIAL SUNWODA

Cables de Potencia Atrix-5 de 53 mm2 (200 A)

Referencia: ACC501 | Cable de conexión batería-inversor

Conexión de potencia en baja tensión entre batería Sunwoda Atrix y el inversor híbrido, con la sección adecuada para 200 A de corriente de pico.
