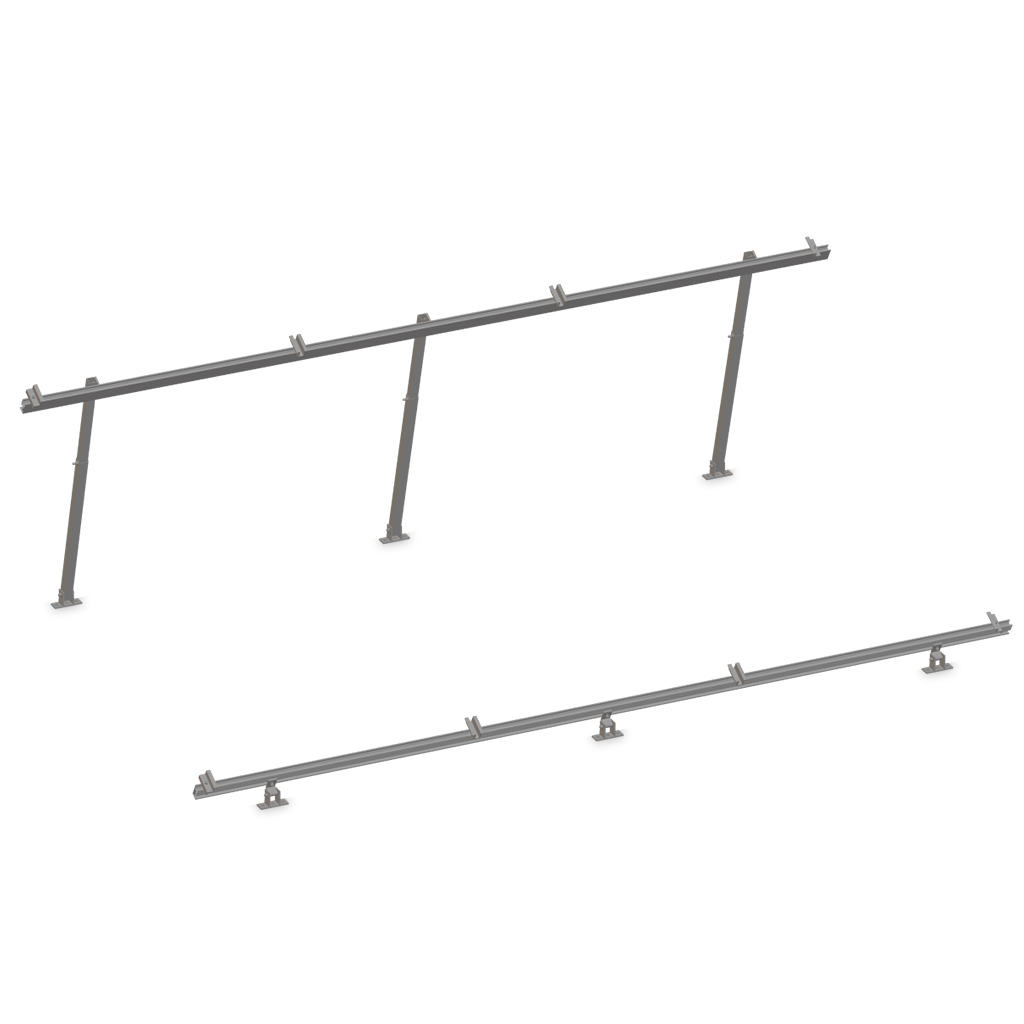

Panel solar Solitia AIR01-TS-D2-M30 [1x1] Estructura inclinada regulable 20º/45º para 1 panel en vertical (ancho máximo 1150mm) Serie TS-D2
Especificaciones: 1150 mm | 1x1
Referencia: AIR01-TS-D2-M30

No disponible en este momento para su venta.

    Esta combinación no existe.

    Contáctenos

    Términos y condiciones de venta

    Nombre mostrado: [AIR01-TS-D2-M30] AIR01-TS-D2-M30 [1x1] Estructura inclinada regulable 20º/45º para 1 panel en vertical (ancho máximo 1150mm) | Serie TS-D2 - TECHNO SUN

    Estructura Inclinada Regulable AIR-TS-D2 para 1 Panel en Vertical

    Soporte de aluminio de la Serie TS-D2 con patas telescópicas regulables de 20º a 45º para módulo en orientación vertical

    Estructura inclinada de fabricación propia Techno Sun para la sujeción de un panel fotovoltaico en posición vertical sobre superficies planas, cubiertas planas o suelo. Sus patas telescópicas regulables de 20º a 45º permiten ajustar la inclinación a la latitud de la instalación, y su sistema de fijación TS-D2 garantiza un montaje rápido, seguro y duradero. Los paneles solares se adquieren por separado según las necesidades de la instalación.

    SKU

    AIR01-TS-D2-M30

    Configuración

    1 panel vertical (1x1)

    Inclinación

    20º-45º regulable

    Ancho máx. panel

    1150 mm

    Especificaciones Técnicas Detalladas

    • Aleación de perfiles: Aluminio EN AW 6060 / Al 6005 T5
    • Grosor de perfiles: 1,70 mm
    • Grosor de sujeciones: Entre 3 y 6 mm
    • Aislante: EPDM incluido de serie en las sujeciones a superficie
    • Componentes: Perfiles, presores y accesorios en aluminio
    • Reciclabilidad: 100% reciclable
    • Capacidad: 1 panel fotovoltaico en orientación vertical (1x1)
    • Ancho máximo de panel: 1150 mm
    • Ángulo de inclinación: 20º-45º regulable mediante patas telescópicas
    • Sistema de fijación: TS-D2 con tornillo Allen y tuerca tipo D
    • Compatibilidad de marco: Válida para paneles con marco de 30-35 mm
    • Toma a tierra: Accesorios de seguridad y toma a tierra disponibles
    • Tornillería: Acero inoxidable INOX A2, tipo Allen DIN 912
    • Presores finales: Extra largos de 80 mm para mayor seguridad en paneles de gran tamaño
    • Presor final TS-Z01: 21 mm (marco 35 mm) / 26 mm (marco 30 mm)
    • Presor central TS-T01: 25 mm entre paneles
    • Patas telescópicas: Regulables de 20º a 45º, recorrido de 695 a 1280 mm en la gama

    Datos de Rendimiento y Comportamiento Mecánico

    Resistencia y Durabilidad

    • Superficie corrugada en perfiles, uniones y anclajes que acentúa las propiedades mecánicas de resistencia al movimiento
    • Aleación de aluminio de alta resistencia EN AW 6060 / Al 6005 T5
    • Garantía de producto de 3 años

    Pautas de Dimensionado

    • Margen de seguridad recomendado de 10 mm a cada lado de cada fila de paneles
    • Separación entre fijaciones a superficie no superior a 1400 mm en estructuras inclinadas
    • Distancia de la fijación al extremo del perfil entre 100 y 400 mm

    Aplicaciones Detalladas y Casos de Uso

    chevron_right Cubiertas planas y superficies horizontales
    • Instalaciones sobre cubiertas planas de hormigón o chapa donde se requiere dar inclinación al módulo
    • Montaje sobre suelo en instalaciones de autoconsumo residencial y pequeña potencia
    chevron_right Optimización de la orientación
    • Ajuste del ángulo de inclinación entre 20º y 45º mediante patas telescópicas para maximizar la captación solar según la latitud
    • Configuración modular escalable mediante kits de unión para añadir filas de módulos

    Certificaciones y Cumplimiento Normativo

    Conformidad y Materiales

    • check Marcado CE - Estructuras de la serie TS-D2 con certificado CE
    • check Aleación EN AW 6060 / Al 6005 T5 - Aluminio estructural de calidad certificada
    • check Tornillería INOX A2 - Acero inoxidable resistente a la corrosión

    Servicio Técnico Profesional Techno Sun

    Soporte técnico especializado para instaladores profesionales con asesoramiento en el dimensionado de estructuras, selección de perfiles y accesorios, y resolución de incidencias técnicas. Fichas técnicas e instrucciones de montaje disponibles.
