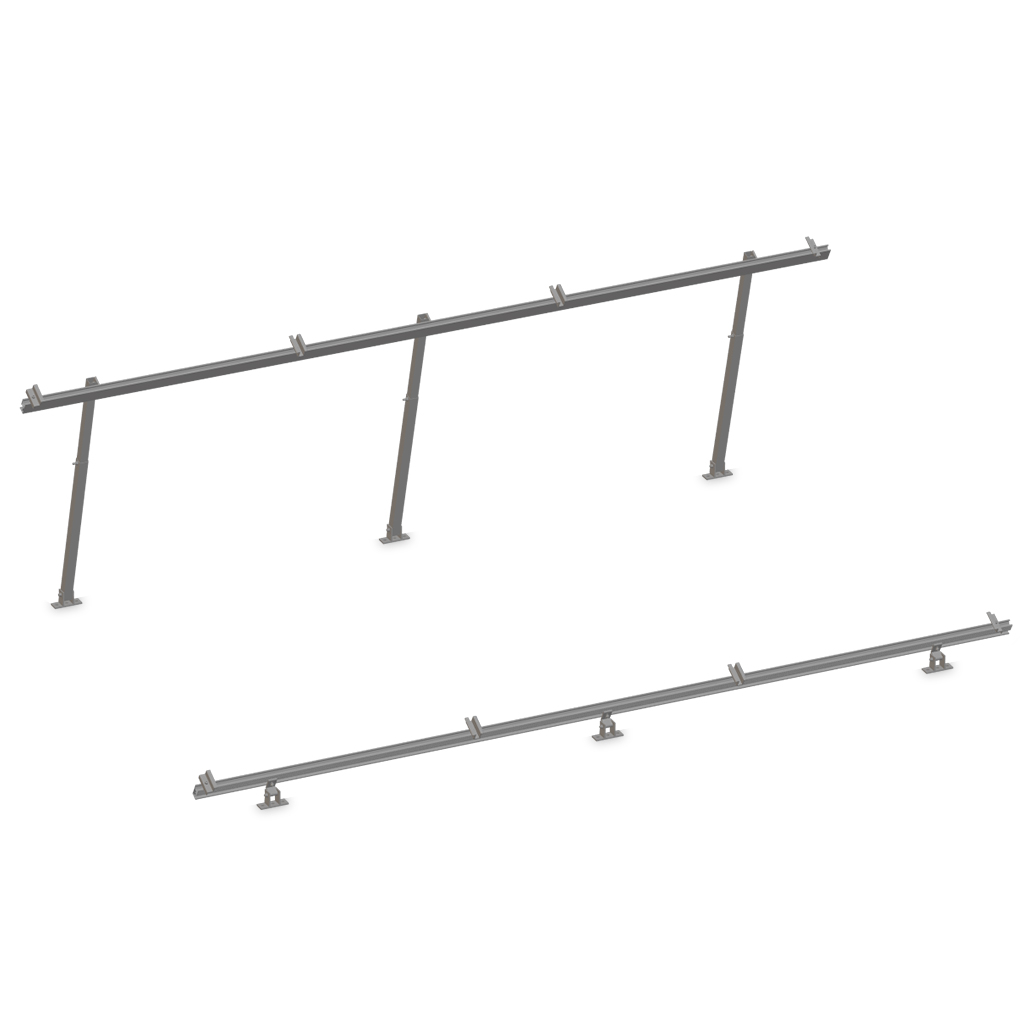

AIR03-TS-D2-G15-AM35 [1x3] Estructura inclinada anodizada regulable 15º/20º para 3 paneles en vertical (ancho máximo 1150mm) | Serie TS-D2 - TECHNO SUN
[AIR03-TS-D2-G15-AM35] AIR03-TS-D2-G15-AM35 [1x3] Estructura inclinada anodizada regulable 15º/20º para 3 paneles en vertical (ancho máximo 1150mm) | Serie TS-D2 - TECHNO SUN
Panel solar Solitia AIR03-TS-D2-G15-AM35 [1x3] Estructura inclinada anodizada regulable 15º/20º para 3 paneles en vertical (ancho máximo 115
Especificaciones: 1150 mm | 1x3
Referencia: AIR03-TS-D2-G15-AM35
📕 Descarga de documentación
Nombre mostrado:
[AIR03-TS-D2-G15-AM35] AIR03-TS-D2-G15-AM35 [1x3] Estructura inclinada anodizada regulable 15º/20º para 3 paneles en vertical (ancho máximo 1150mm) | Serie TS-D2 - TECHNO SUN
Especificaciones Técnicas Detalladas
- Aleación de perfiles: Aluminio Al 6005 T5 (EN AW 6060)
- Acabado: Anodizado
- Tornillería: Acero inoxidable A2
- Presores y accesorios: Aluminio
- Reciclabilidad: 100% reciclable
- Capacidad: 3 paneles en posición vertical
- Ancho máximo de panel: 1150 mm
- Ángulo de inclinación: Regulable de 15º a 20º
- Orientación de montaje: Vertical sobre superficie inclinada
- Sistema de fijación: TS-D2
- Compatibilidad de marco: Paneles con marco de 35 mm
- Fijación: Universal mediante presores de aluminio
- Garantía: 3 años
Datos de Rendimiento y Comportamiento Estructural
Inclinación de Bajo Ángulo
- Ajuste entre 15º y 20º, indicado para reducir la exposición al viento
- Perfil discreto idóneo para cubiertas con restricciones de altura
- Disposición para tres paneles en una misma fila vertical
Acabado Anodizado
- Protección superficial reforzada frente a la corrosión
- Acabado uniforme y estable en exposición prolongada a la intemperie
- Tornillería de acero inoxidable A2 y conjunto 100% reciclable
Aplicaciones Detalladas y Casos de Uso
Cubiertas Planas y Terrazas
- Instalación de tres paneles en vertical sobre azoteas y cubiertas planas
- Inclinación baja para minimizar el efecto vela y la separación entre filas
Instalaciones Residenciales y Comerciales
- Sistemas de autoconsumo doméstico de mediana potencia
- Ampliaciones modulares mediante uniones de perfiles de la serie TS-D2
Entornos Costeros y de Alta Exposición
- Acabado anodizado especialmente indicado para ambientes con mayor agresividad ambiental
- Compatible con accesorios de seguridad y toma a tierra de la serie
Certificaciones y Cumplimiento Normativo
Conformidad
- Marcado CE - Conformidad europea de la serie TS-D2
- Certificado CE estructuras serie TS-D2 - Documentación disponible
Materiales
- Aluminio Al 6005 T5 anodizado - Aleación estructural con protección reforzada
- Tornillería INOX A2 - Acero inoxidable para uso exterior
Componentes Compatibles de la Serie TS-D2 Anodizado
Este producto pertenece a la serie TS-D2 Anodizado de Solitia. A continuación se enumeran los componentes complementarios disponibles bajo referencia separada para configurar la solución completa según las necesidades de la instalación.
Estructuras Coplanares Anodizadas
- ACL03-TS-D2-AM35 — Coplanar anodizada para 3 paneles en vertical, marco 35 mm
- ACL-KU-TS-D2-AMX — Kit de unión estructura coplanar anodizada
Presores y Sujeciones
- TS-Z01-AN-80-35 — Presor lateral en Z anodizado negro, 80 mm, para marco de 35 mm
- TS-D2-AN-2400 — Perfil anodizado plata de 2400 mm sistema D2
Servicio Técnico Profesional Techno Sun
Soporte técnico especializado para instaladores profesionales con asesoramiento en dimensionado, configuración de estructuras y resolución de incidencias técnicas.
Estructura Inclinada Anodizada Regulable AIR03-TS-D2-G15-AM35
Referencia: AIR03-TS-D2-G15-AM35 | Estructura inclinada regulable anodizada serie TS-D2
La solución definitiva para el montaje de tres paneles en vertical con inclinación baja ajustable y acabado anodizado en aplicaciones que demandan máxima durabilidad.
