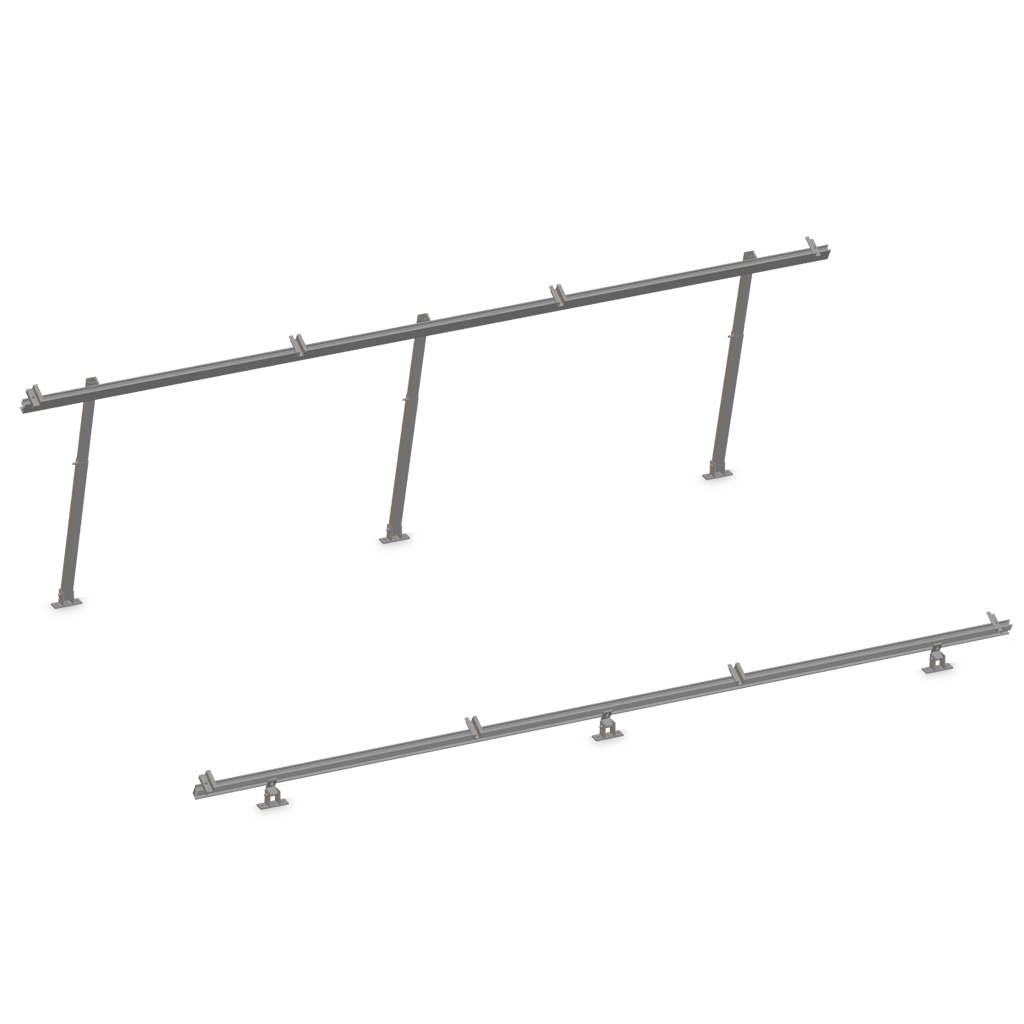

AIR03-TS-D2-G15-M30 [1x3] Estructura inclinada regulable 15º/20º para 3 paneles en vertical (ancho máximo 1150mm) | Serie TS-D2 - TECHNO SUN
[AIR03-TS-D2-G15-M30] AIR03-TS-D2-G15-M30 [1x3] Estructura inclinada regulable 15º/20º para 3 paneles en vertical (ancho máximo 1150mm) | Serie TS-D2 - TECHNO SUN
Panel solar Solitia AIR03-TS-D2-G15-M30 [1x3] Estructura inclinada regulable 15º/20º para 3 paneles en vertical (ancho máximo 1150mm) Serie
Especificaciones: 1150 mm | 1x3
Referencia: AIR03-TS-D2-G15-M30
📕 Descarga de documentación
Nombre mostrado:
[AIR03-TS-D2-G15-M30] AIR03-TS-D2-G15-M30 [1x3] Estructura inclinada regulable 15º/20º para 3 paneles en vertical (ancho máximo 1150mm) | Serie TS-D2 - TECHNO SUN
Especificaciones Técnicas Detalladas
- Aleación de perfiles: Aluminio Al 6005 T5 (EN AW 6060)
- Tornillería: Acero inoxidable A2
- Presores y accesorios: Aluminio
- Acabado: Crudo (aluminio natural)
- Reciclabilidad: 100% reciclable
- Capacidad: 3 paneles en posición vertical
- Ancho máximo de panel: 1150 mm
- Ángulo de inclinación: Regulable de 15º a 20º
- Orientación de montaje: Vertical sobre superficie inclinada
- Sistema de fijación: TS-D2
- Compatibilidad de marco: Paneles con marco de 30 mm
- Fijación: Universal mediante presores de aluminio
- Garantía: 3 años
Datos de Rendimiento y Comportamiento Estructural
Inclinación de Bajo Ángulo
- Ajuste entre 15º y 20º, indicado para reducir la exposición al viento
- Perfil discreto idóneo para cubiertas con restricciones de altura
- Disposición para tres paneles en una misma fila vertical
Durabilidad y Mantenimiento
- Aluminio Al 6005 T5 resistente a la corrosión e intemperie
- Tornillería de acero inoxidable A2 para entornos exteriores
- Fácil mantenimiento y conjunto 100% reciclable
Aplicaciones Detalladas y Casos de Uso
Cubiertas Planas y Terrazas
- Instalación de tres paneles en vertical sobre azoteas y cubiertas planas
- Inclinación baja para minimizar el efecto vela y la separación entre filas
Instalaciones Residenciales y Comerciales
- Sistemas de autoconsumo doméstico de mediana potencia
- Ampliaciones modulares mediante uniones de perfiles de la serie TS-D2
Entornos Exteriores Exigentes
- Resistencia a la intemperie gracias al aluminio y la tornillería inoxidable
- Compatible con accesorios de seguridad y toma a tierra de la serie
Certificaciones y Cumplimiento Normativo
Conformidad
- Marcado CE - Conformidad europea de la serie TS-D2
- Certificado CE estructuras serie TS-D2 - Documentación disponible
Materiales
- Aluminio Al 6005 T5 - Aleación estructural de alta resistencia
- Tornillería INOX A2 - Acero inoxidable para uso exterior
Componentes Compatibles de la Serie TS-D2
Este producto pertenece a la serie TS-D2 de Solitia. A continuación se enumeran los componentes complementarios disponibles bajo referencia separada para configurar la solución completa según las necesidades de la instalación.
Estructuras Coplanares
- ACL03-TS-D2-M30 — Coplanar para 3 paneles en vertical, marco 30 mm
- ACL01-TS-D2-M30 — Coplanar para 1 panel en vertical, marco 30 mm
Presores y Sujeciones
- STR1879 — Presor universal omega/zeta ajustable 30 a 35 mm
- STR2314 — Sujeción en L de 155 mm de altura para perfil TS-D2
Microrraíl
- TS-D1-G01-AP-CV-H — Microperfil anodizado para cubierta metálica
Servicio Técnico Profesional Techno Sun
Soporte técnico especializado para instaladores profesionales con asesoramiento en dimensionado, configuración de estructuras y resolución de incidencias técnicas.
Estructura Inclinada Regulable AIR03-TS-D2-G15-M30
Referencia: AIR03-TS-D2-G15-M30 | Estructura inclinada regulable serie TS-D2
La solución definitiva para el montaje de tres paneles en vertical con inclinación baja ajustable en aplicaciones que demandan máxima fiabilidad y durabilidad.
