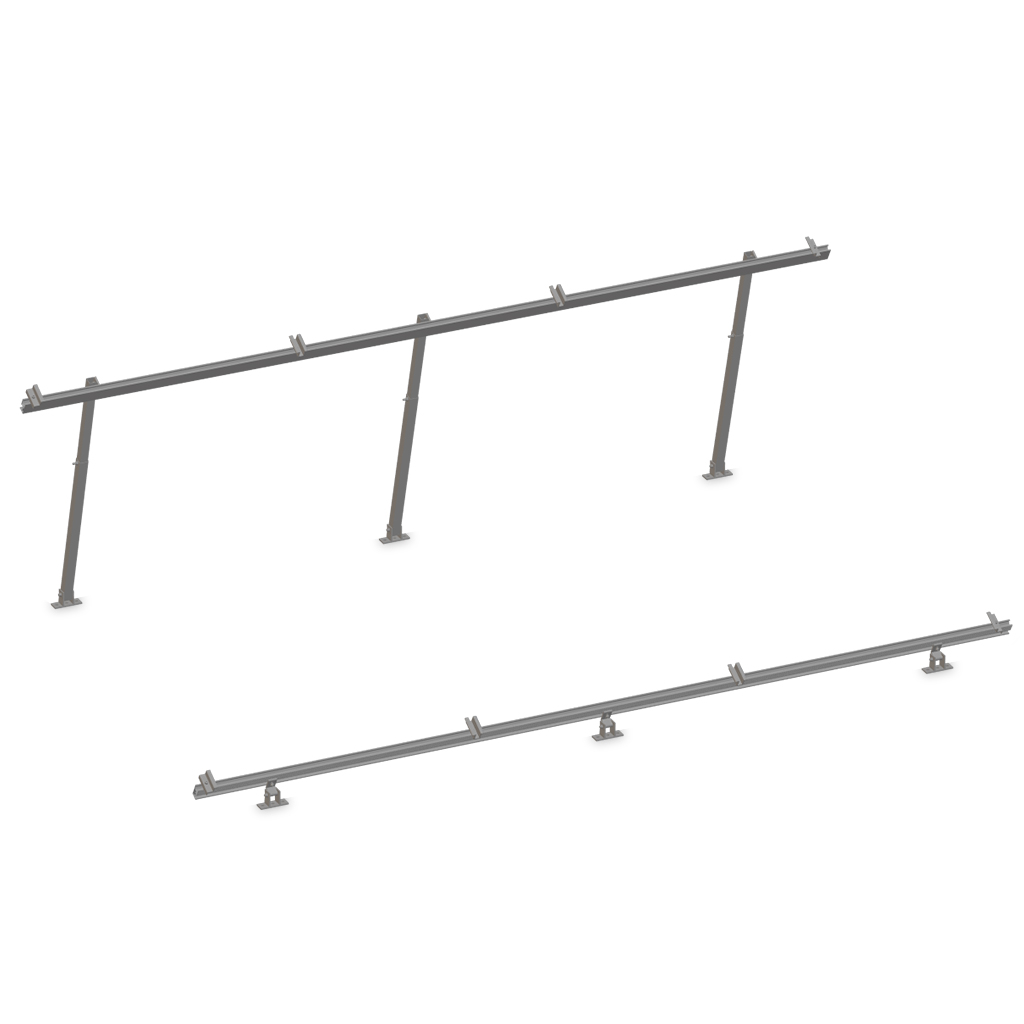

AIR04-TS-D2-M35 [1x4] Estructura inclinada regulable 20º/45º para 4 paneles en vertical (ancho máximo 1150mm) | Serie TS-D2 - TECHNO SUN
[AIR04-TS-D2-M35] AIR04-TS-D2-M35 [1x4] Estructura inclinada regulable 20º/45º para 4 paneles en vertical (ancho máximo 1150mm) | Serie TS-D2 - TECHNO SUN
Panel solar Solitia AIR04-TS-D2-M35 [1x4] Estructura inclinada regulable 20º/45º para 4 paneles en vertical (ancho máximo 1150mm) Serie TS-D
Especificaciones: 1150 mm | 1x4 | 15,88 kg
Referencia: AIR04-TS-D2-M35
📕 Descarga de documentación
Nombre mostrado:
[AIR04-TS-D2-M35] AIR04-TS-D2-M35 [1x4] Estructura inclinada regulable 20º/45º para 4 paneles en vertical (ancho máximo 1150mm) | Serie TS-D2 - TECHNO SUN
Especificaciones Técnicas Detalladas
- Material de perfiles, presores y accesorios: Aluminio aleación Al-6005-T5 (EN AW 6060)
- Tornillería: Acero inoxidable A2
- Acabado: Disponible en aluminio crudo y anodizado; opción de perfilería y accesorios en color negro
- Sistema de fijación: TS-D2 con sujeciones en omega (Z) y en zeta (T)
- Reciclabilidad: 100% reciclable
- Garantía: 3 años
- Número de paneles: 4 módulos en posición vertical (configuración 1x4)
- Ángulo de inclinación: Regulable de 20° a 45° mediante patas telescópicas
- Altura de patas telescópicas: De 695 mm a 1280 mm
- Marco de panel compatible: 35 mm (versión M35); fijación universal disponible para 30/35/40 mm según modelo
- Tamaño máximo de panel: Hasta 2102 x 1130 mm (ancho máximo 1150 mm)
- Separación entre apoyos: 1367 mm entre patas, voladizo de 300 mm en extremos
- Peso del conjunto: 15,88 kg
- Patas delanteras (STR042): 4 unidades
- Patas traseras (STR048): 4 unidades
- Perfil 2350 mm (STR2048): 4 unidades
- Unión de perfiles (STR1957): 2 unidades
- Sujeción en Z (STR1949): 4 unidades
- Sujeción en T (STR1933): 6 unidades
Datos de Rendimiento y Comportamiento Estructural
Capacidad de Regulación
- Inclinación ajustable de 20° a 45° para optimizar la captación según latitud y estación
- Patas telescópicas regulables de 695 a 1280 mm de altura
- Configuración modular ampliable combinando filas hasta un máximo de 20 módulos fotovoltaicos
Durabilidad y Resistencia
- Perfilería de aluminio Al-6005-T5 de alta resistencia mecánica y a la corrosión
- Tornillería de acero inoxidable A2 para entornos exteriores
- Disponibilidad de tapas y accesorios de seguridad de toma a tierra
Aplicaciones Detalladas y Casos de Uso
Cubiertas Planas y Terrazas
- Instalación sobre azoteas y terrazas planas donde se requiere generar inclinación para captar correctamente la radiación solar
- Las patas telescópicas permiten ajustar el ángulo a la latitud del emplazamiento sin obra adicional
Instalaciones en Suelo
- Montaje sobre solera, grava o terreno en pequeñas instalaciones residenciales y agrícolas
- Solución para huertos solares de pequeño tamaño y autoconsumo con orientación optimizada
Cubiertas Inclinadas
- Corrección del ángulo de captación en cubiertas con pendiente cuando la inclinación natural no es óptima
- Compatible con paneles de hasta 2102 x 1130 mm en posición vertical
Certificaciones y Cumplimiento Normativo
Conformidad Estructural
- Marcado CE - Estructuras de la serie TS-D2 con certificado CE
- Aleación EN AW 6060 - Aluminio Al-6005-T5 conforme a estándar europeo
Materiales
- Tornillería INOX A2 - Acero inoxidable para resistencia a la corrosión
- 100% reciclable - Aluminio y acero inoxidable totalmente recuperables
Componentes Compatibles de la Serie TS-D2
Este producto pertenece a la serie TS-D2 de Techno Sun. A continuación se enumeran los componentes complementarios disponibles bajo referencia separada para configurar la solución completa según las necesidades de la instalación.
Estructuras Coplanares
- ACL04-TS-D2-M35 — coplanar para 4 paneles en vertical
- ACL05-TS-D2-M35 — coplanar para 5 paneles en vertical
Perfilería
- TS-D2-AP-1192 — perfil anodizado plata 1192 mm
- TS-D2-EC-2400 — perfil crudo 2400 mm sistema D2
Sujeciones y Presores
- STR1879 — presor universal ajustable 30 a 35 mm
- STR1957 — unión de perfiles premontada TS-D
Servicio Técnico Profesional Techno Sun
Soporte técnico especializado para instaladores profesionales con asesoramiento en dimensionado, puesta en marcha y resolución de incidencias técnicas.
Estructura Inclinada Regulable AIR04-TS-D2-M35
Referencia: AIR04-TS-D2-M35 | Estructura inclinada regulable para 4 paneles
La solución definitiva para la fijación de 4 paneles solares con inclinación optimizada en aplicaciones que demandan máxima fiabilidad y resistencia estructural.
