Orion-Tr Isolated DC-DC Charger remote cable - VICTRON ENERGY
[ASS070300100] Orion-Tr Isolated DC-DC Charger remote cable - VICTRON ENERGY

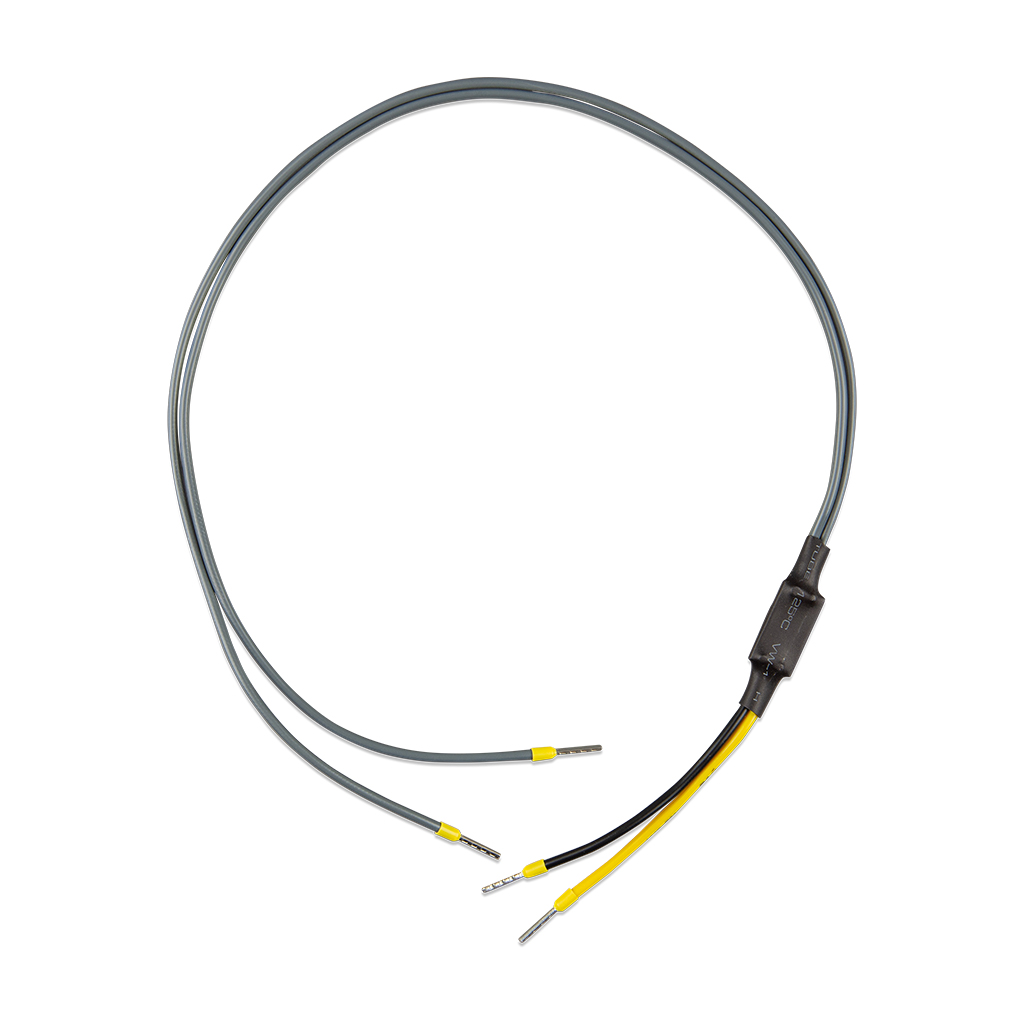

Batería Victron Energy Orion-Tr Isolated DC-DC Charger remote cable
Especificaciones: 0,02 kg
Referencia: ASS070300100
📕 Descarga de documentación
Nombre mostrado:
[ASS070300100] Orion-Tr Isolated DC-DC Charger remote cable - VICTRON ENERGY
Código HS:
85371098
Especificaciones Técnicas Detalladas
- Tensión máxima de entrada: 35 VDC
- Tensión máxima de salida: 70 VDC
- Tensión mínima de entrada para activación (pull down): aproximadamente 4 VDC
- Corriente máxima de pull down: aproximadamente 30 mA, con protección a prueba de cortocircuito
- Aislamiento galvánico: entre circuito de entrada y de salida
- Función: trasladar la referencia del circuito remoto on/off desde la batería primaria a la secundaria
- Aplicación típica: activación del cargador mediante la señal de un BMS de batería de litio
- Compatibilidad: cargadores Orion-Tr Isolated DC-DC de Victron Energy
- Configuración del circuito: conmutación de señal de baja corriente, no conduce potencia de carga
Datos de Rendimiento y Operación
Límites Operacionales
- Rango de tensión de entrada hasta 35 VDC
- Capacidad de salida hasta 70 VDC
- Umbral de activación de la señal en torno a 4 VDC
Seguridad de la Señal
- Corriente de pull down limitada a 30 mA
- Protección a prueba de cortocircuito integrada
- Aislamiento galvánico entre circuitos primario y secundario
Aplicaciones Detalladas y Casos de Uso
Instalaciones con BMS de litio
- Gobierno del cargador Orion-Tr Isolated a partir de la señal de habilitación del BMS
- Protección de la batería de litio frente a sobrecarga mediante apertura del circuito remoto
- Adaptación de la referencia de señal a la batería secundaria del sistema
Sistemas de carga dual batería
- Vehículos, autocaravanas y embarcaciones con batería de arranque y batería auxiliar
- Carga de la batería de servicio desde el alternador a través del cargador DC-DC aislado
- Conmutación segura entre el circuito de la batería de arranque y el de la batería auxiliar
Certificaciones y Cumplimiento Normativo
Calidad de Fabricación
- ISO 9001 - Sistema de gestión de calidad de Victron Energy
- Protección contra cortocircuito - Circuito de pull down a prueba de cortocircuito
Componentes Compatibles de la Serie Orion
Este accesorio pertenece a la serie Orion de Victron Energy. A continuación se enumeran los cargadores y convertidores DC-DC complementarios disponibles bajo referencia separada para configurar la solución completa según las necesidades de la instalación.
Cargadores DC-DC Aislados
- ORI121222120 — Orion-Tr Smart 12/12-18A (220 W) aislado
- ORI121236120 — Orion-Tr Smart 12/12-30A (360 W) aislado
Convertidores DC-DC IP67
- ORI122421226 — Orion IP67 12/24-50A (1200 W)
- ORI241221226 — Orion IP67 24/12-100A (1200 W)
Cargadores XS DC-DC
- ORI121217050 — Orion XS 12/12-50A
- ORI242417040 — Orion XS 1400
Servicio Técnico Profesional Techno Sun
Soporte técnico especializado para instaladores profesionales con asesoramiento en dimensionado, puesta en marcha y resolución de incidencias técnicas.
Cable Remoto Aislado Orion-Tr Victron Energy
Referencia: ASS070300100 | Cable de señal remota
La solución definitiva para referenciar la señal remota on/off a la batería secundaria en instalaciones con cargadores Orion-Tr aislados que demandan máxima fiabilidad.
