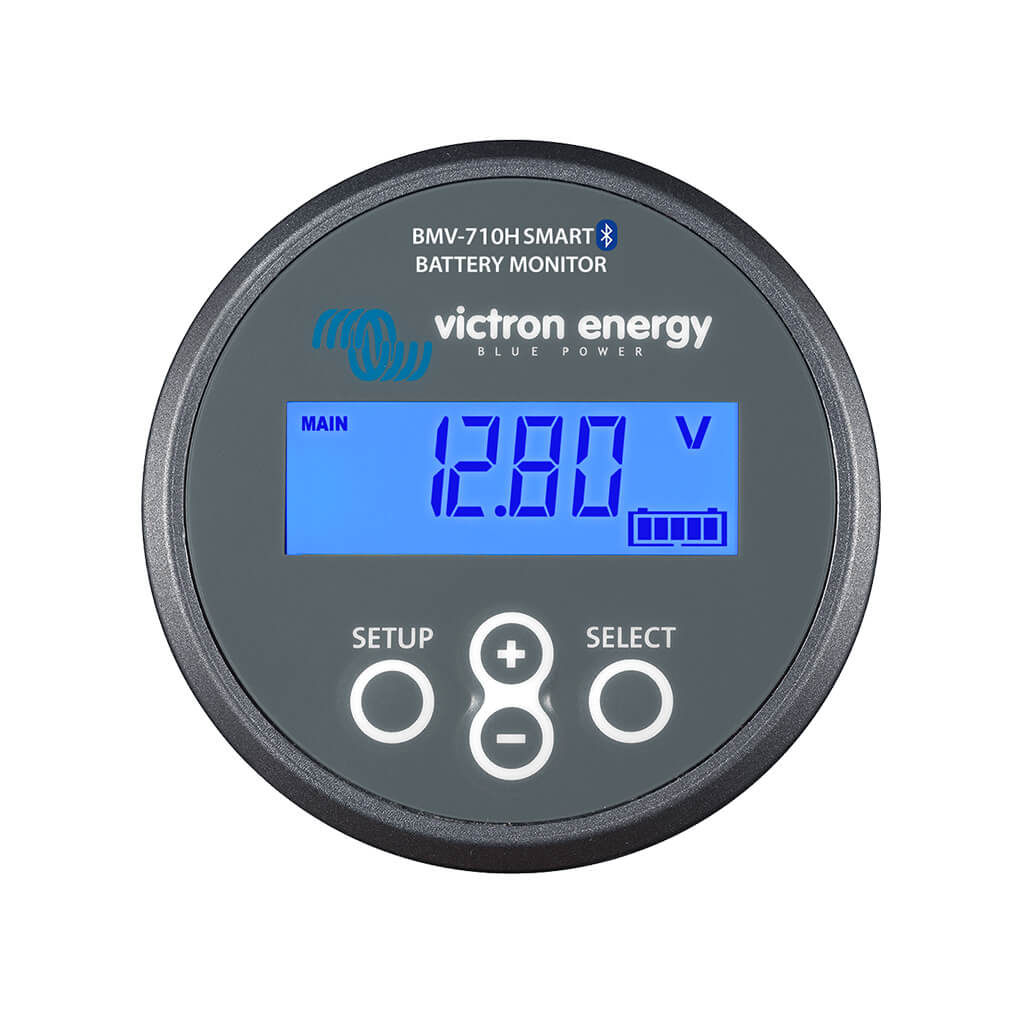

Battery Monitor BMV-710H Smart
[BAM030710100] Battery Monitor BMV-710H Smart
Monitor de baterías Victron Energy BMV-710H Smart
Tensión de alimentación: 60-385 V DC | Shunt incluido: 500 A / 50 mV
Precisión: ± 0,4 % corriente, ± 0,3 % tensión | Comunicación: Bluetooth integrado y VE.Direct
📕 Descarga de documentación
Nombre mostrado:
[BAM030710100] Battery Monitor BMV-710H Smart
Código HS:
85176200
Especificaciones Técnicas Detalladas
- Tensión de alimentación: 60-385 V DC
- Consumo (luz trasera apagada): < 4 mA
- Capacidad de batería configurable: 1-9.999 Ah
- Shunt incluido: 500 A / 50 mV
- Shunts opcionales: 1000 A, 2000 A y 6000 A / 50 mV
- Aislamiento pantalla-shunt: No aislado: ideal para sistemas con solo el negativo a tierra
- Corriente: ± 0,01 A
- Tensión: ± 0,01 V
- Amperios-hora: ± 0,1 Ah
- Estado de carga (0-100 %): ± 0,1 %
- Autonomía restante: ± 1 min
- Precisión de medición de corriente: ± 0,4 %
- Precisión de medición de tensión: ± 0,3 %
- Bluetooth: Integrado (app VictronConnect)
- Puerto de comunicación: VE.Direct
- Relé: 60 V / 1 A normalmente abierto (función invertible)
- Alarma: Visual y sonora, programable
- Datos históricos: Registro para evaluar patrones de uso y estado de la batería
- Montaje: Empotrado
- Frontal: 63 mm de diámetro
- Embellecedor delantero: 69 x 69 mm
- Diámetro y profundidad del cuerpo: 52 mm y 31 mm
- Grado de protección: IP55 (no diseñado para exteriores)
- Temperatura de trabajo: -40 a +50 °C
- Cables incluidos: UTP RJ12 de 10 m y cable con fusible para conexión positiva
Datos de Rendimiento y Capacidades Operativas
Rango Operativo
- Medición directa de bancos de 60 a 385 V DC sin divisores externos
- Consumo inferior a 4 mA con luz trasera apagada
- Temperatura de trabajo de -40 a +50 °C
Algoritmo de Estado de Carga
- Cálculo por amperios-hora con ajuste de exponente de Peukert y eficiencia de carga
- Estado de carga con resolución de ± 0,1 % y autonomía con ± 1 min
- Configuración para baterías de plomo o de litio
Consideraciones de Instalación
- Sin entrada auxiliar para segunda batería, temperatura o punto medio
- Pantalla no aislada del shunt: aplicar en sistemas con solo el negativo a tierra
- Instalación por profesional con experiencia en corriente continua de alta tensión
Aplicaciones Detalladas y Casos de Uso
Almacenamiento de alta tensión
- Supervisión de bancos de baterías de alta tensión en sistemas de almacenamiento energético
Movilidad eléctrica
- Control del estado de carga en vehículos y embarcaciones con propulsión eléctrica de alta tensión DC
Respaldo industrial y telecomunicaciones
- Vigilancia de bancos DC de alta tensión en sistemas de alimentación de emergencia
- Relé para desconexión de cargas no críticas o arranque de generador
Proyectos con supervisión remota
- Integración en dispositivos GX y portal VRM mediante VE.Direct
Certificaciones y Cumplimiento Normativo Completo
Seguridad
- EN 60335-1 / IEC 60335-1 - Seguridad de aparatos eléctricos
Emisiones y automoción
- EN 55014-1 / EN 55014-2 - Compatibilidad electromagnética: emisiones e inmunidad
- ECE R10-4 / EN 50498 - Compatibilidad electromagnética en vehículos
Servicio Técnico Profesional Techno Sun
Soporte técnico especializado para instaladores profesionales con asesoramiento en dimensionado, puesta en marcha y resolución de incidencias técnicas.
Monitor de baterías Victron Energy BMV-710H Smart para alta tensión 60-385 V DC
Referencia: BAM030710100 | Monitor de baterías de alta tensión
La solución definitiva para la monitorización de bancos de baterías de alta tensión en aplicaciones que demandan máxima fiabilidad y eficiencia energética.
