SmallBMS NG - VICTRON ENERGY
[BMS400100300] SmallBMS NG - VICTRON ENERGY

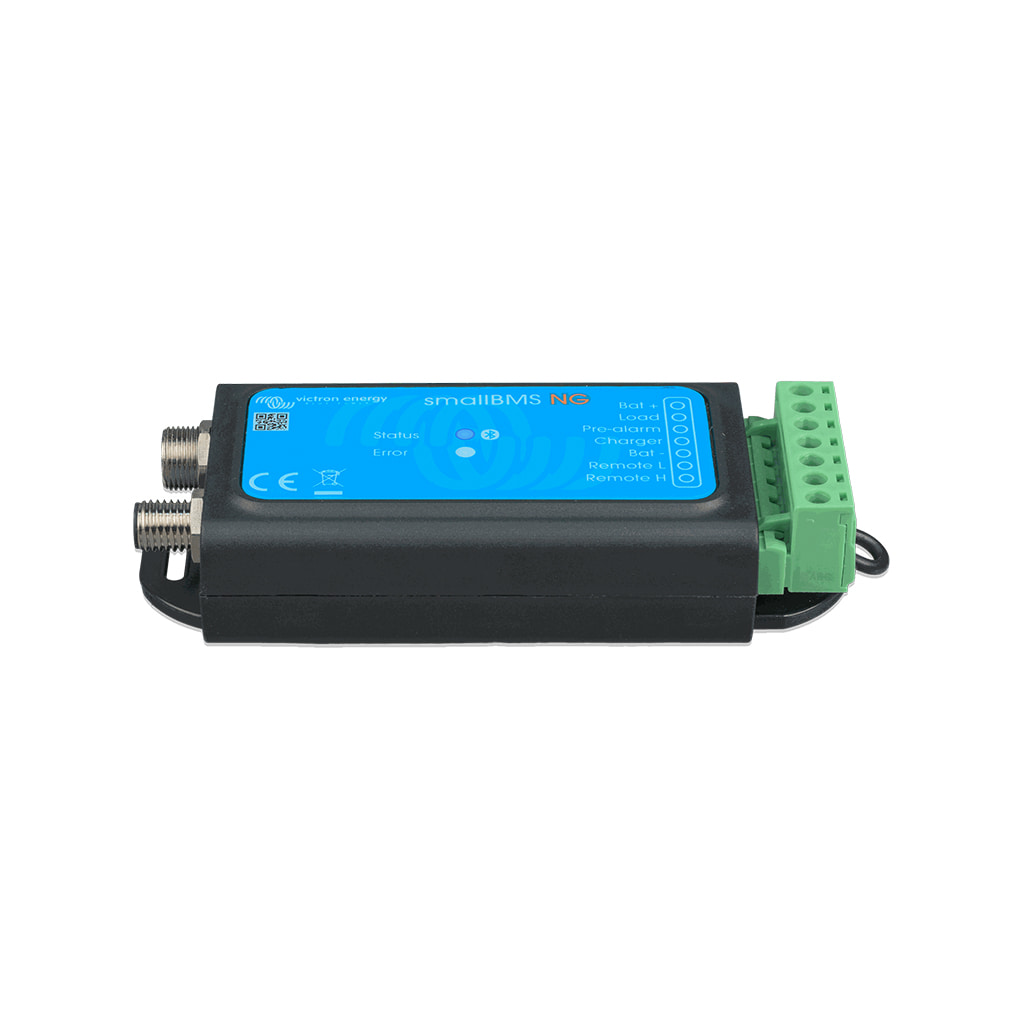

El SmallBMS NG es un sistema (BMS) todo en uno diseñado para baterías Lithium NG de Victron (no compatible con baterías Lithium Battery Smart). Monitoriza y protege las baterías gestionando las desconexiones de cargas y del proceso de carga y emitiendo prealarmas por baja tensión de la batería.
📕 Descarga de documentación
Nombre mostrado:
[BMS400100300] SmallBMS NG - VICTRON ENERGY
Código HS:
85437090
Especificaciones Técnicas Detalladas
- Tensión operativa (Vbat): 8 - 70 VDC
- Fusible recomendado: de 0,3 A a 2,5 A según los dispositivos conectados
- Consumo de corriente, remoto encendido: 3 mA (excluyendo corriente de salida de carga y cargador)
- Consumo de corriente, baja tensión de celda: 1,2 mA
- Consumo de corriente, remoto apagado: 1,2 mA
- Salida de desconexión de la carga: normalmente alta (Vbat − 0,1 V), corriente máxima de fuente 1 A (sin protección frente a cortocircuitos)
- Salida de desconexión del cargador: normalmente alta (Vbat − 0,1 V), corriente máxima de fuente 500 mA (sin protección frente a cortocircuitos)
- Salida de prealarma: normalmente en flotación libre, Vbat − 0,1 V en alarma, máximo 500 mA; se activa al menos 30 segundos antes de la desconexión por subtensión
- On/off remoto: terminales Remote L y Remote H, cuatro modos de operación configurables
- Suelo de descarga configurable: SoC mínimo ajustable para evitar la descarga excesiva con aviso previo en VictronConnect
- Indicadores LED: dos LED (estado Bluetooth y advertencias/errores de alarma)
- Conectividad inalámbrica: Bluetooth Smart con VictronConnect e Instant Readout
- Rango de temperatura de trabajo: de −20 a +50 °C (0 - 120 °F)
- Humedad: máximo 95 % (sin condensación)
- Grado de protección: IP20
- Material y color: ABS, negro mate
- Dimensiones (al x an x p): 106 x 42 x 23 mm
- Peso: 0,1 kg
Datos de Rendimiento y Capacidad del Sistema
Escalabilidad del Banco
- Hasta 50 baterías Lithium NG con configuraciones de 12 V o 24 V; hasta 25 con baterías de 48 V
- Hasta 192 kWh con baterías de 12 V, 384 kWh con 24 V y 128 kWh con 48 V
Salidas de Control
- Salida de carga de hasta 1 A para controlar BatteryProtect, inversores, convertidores CC-CC, relés o contactores
- Salida de cargador para gestionar Smart Charger IP43, Cyrix-Li-Charge y Cyrix-Li-ct
Gestión del Estado de Carga
- Suelo de descarga configurable para reservar energía y evitar la sobredescarga
- Aviso de SoC bajo en VictronConnect y prealarma previa a la desconexión
Aplicaciones Detalladas y Casos de Uso
Sistemas Aislados de Coste Optimizado
- Instalaciones con baterías Lithium NG donde no se requiere interfaz VE.Bus
- Gestión de cargas y cargadores externos con control on/off remoto
Aplicaciones Móviles y Náuticas
- Equipos de a bordo con cargadores solares SmartSolar y BatteryProtect
- Señal de prealarma para anticipar el agotamiento de la batería
Monitorización Inalámbrica
- Configuración y diagnóstico mediante Bluetooth Smart y la aplicación VictronConnect
- Lectura instantánea del estado de carga, temperatura, advertencias y alarmas
Certificaciones y Cumplimiento Normativo Completo
Seguridad y Compatibilidad Electromagnética
- Seguridad - EN 60950
- Emisiones - EN 61000-6-3, EN 55014-1
- Inmunidad - EN 61000-6-2, EN 61000-6-1, EN 55014-2
Normativa de Automoción
- Automoción - Reglamento UN/ECE-R10 Rev.4
Servicio Técnico Profesional Techno Sun
Soporte técnico especializado para instaladores profesionales con asesoramiento en dimensionado, puesta en marcha y resolución de incidencias técnicas.
Victron smallBMS NG
Referencia: BMS400100300 | Sistema de Gestión de Baterías
La solución compacta y económica para la protección de baterías Lithium NG en sistemas que demandan máxima fiabilidad y eficiencia energética.
