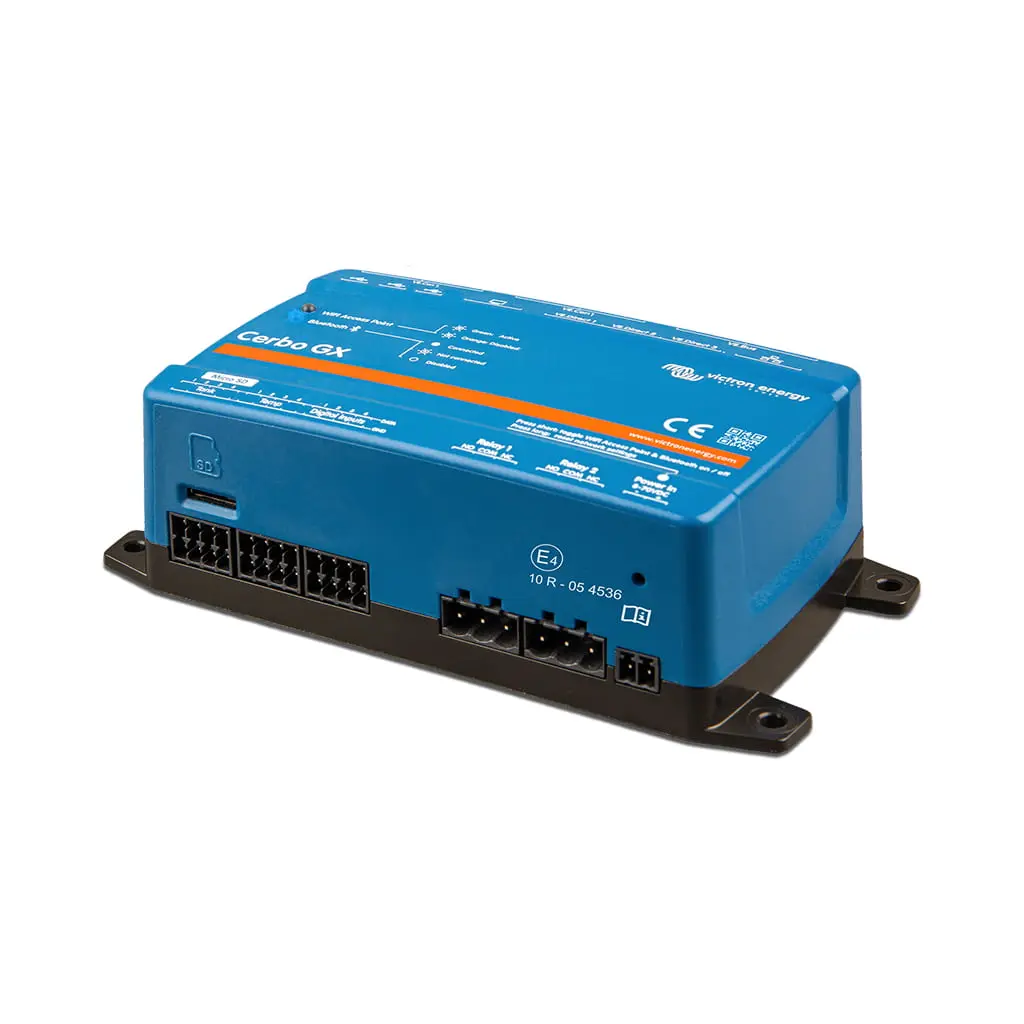

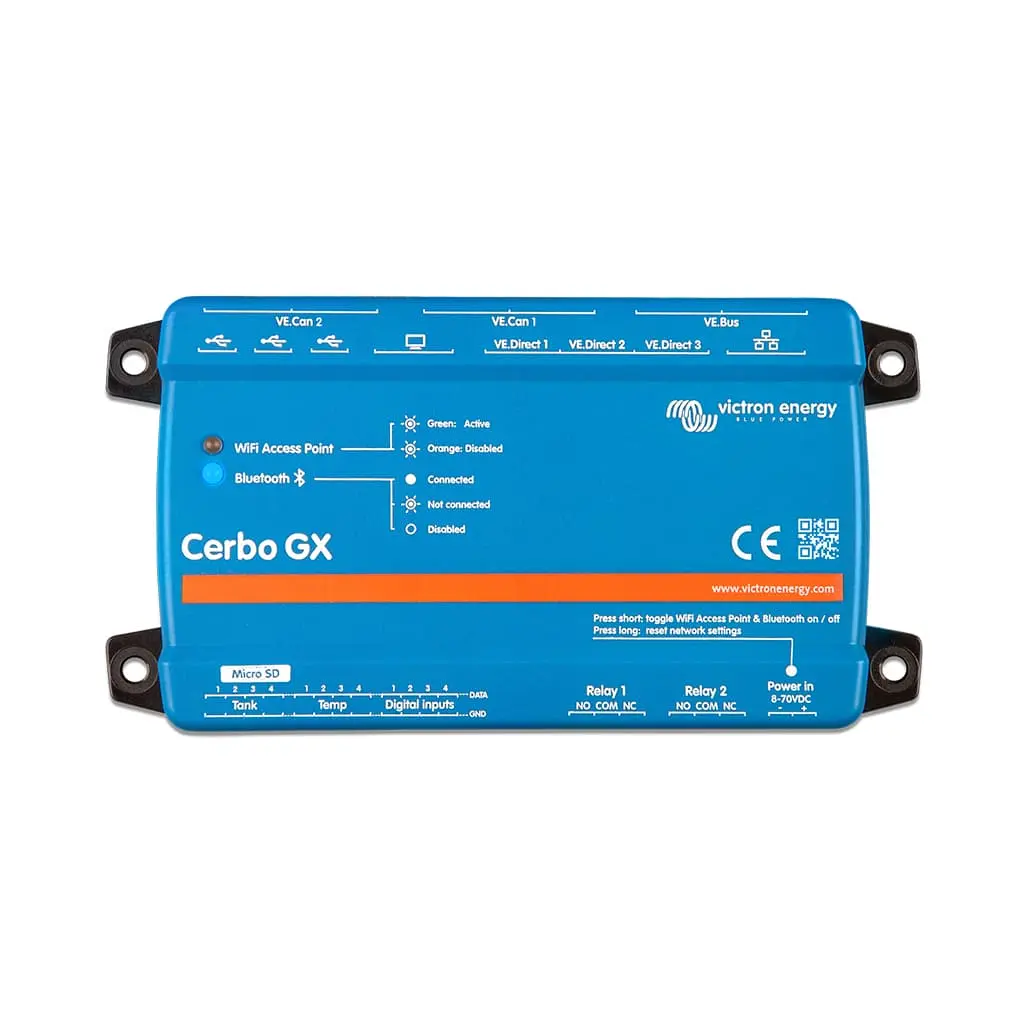

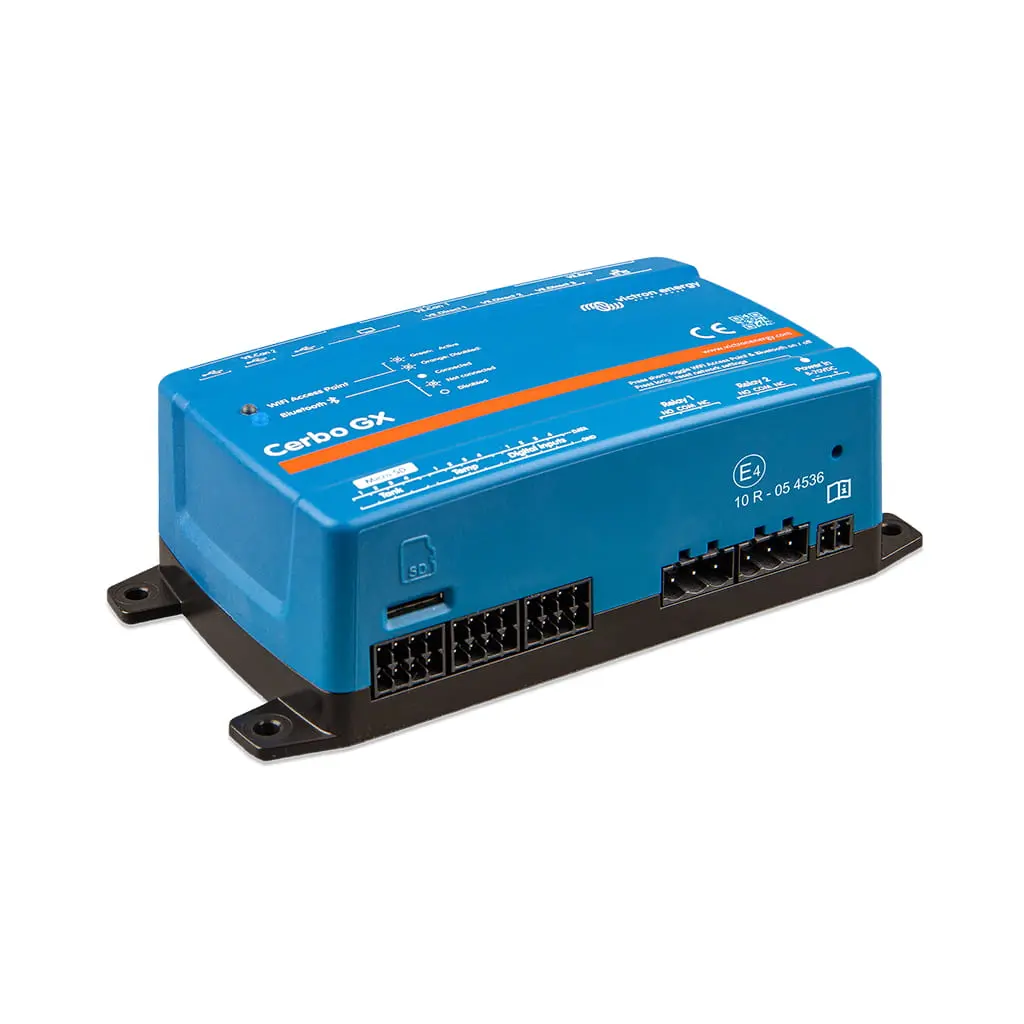

Cerbo GX MK2 - VICTRON ENERGY
[BPP900451100] Cerbo GX MK2 - VICTRON ENERGY
Versión mejorada del sistema Cerbo GX, cuenta con dos puertos CAN-bus funcionales, el VE.Can 1 que aísla y el VE.Can 2 sin aislar
📕 Descarga de documentación
Nombre mostrado:
[BPP900451100] Cerbo GX MK2 - VICTRON ENERGY
Código HS:
85176100
Especificaciones Técnicas Detalladas

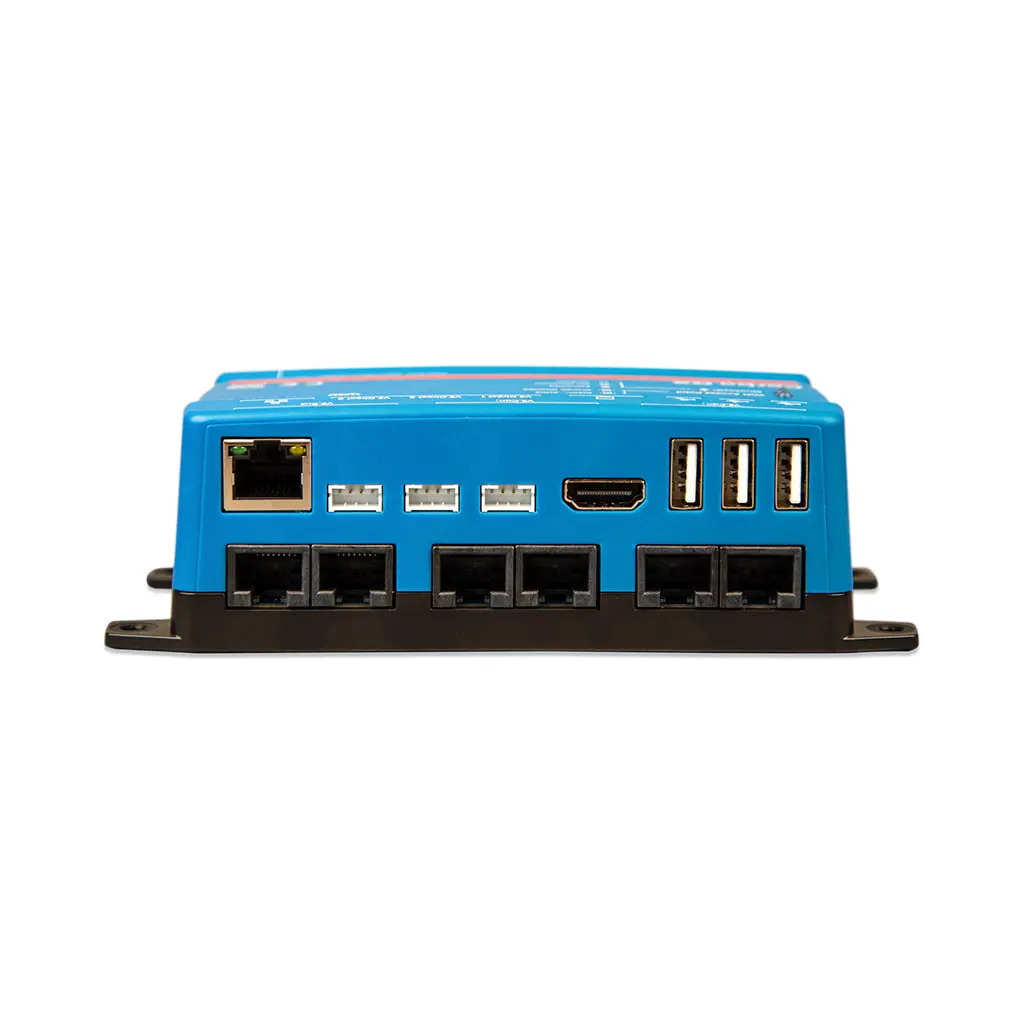

| Puertos de comunicación | |
|---|---|
| Puertos VE.Direct | 3, siempre aislados. Máximo de 15 dispositivos VE.Direct en el sistema |
| VE.Bus | sí, siempre aislado, con dos tomas RJ45 en paralelo |
| VE.Can 1 | sí, con aislamiento galvánico |
| VE.Can 2 | sí, sin aislar |
| Ethernet | toma RJ45 10/100, aislada excepto el apantallado |
| WiFi | sí, 2,4 GHz (802.11 b/g/n) con punto de acceso WiFi |
| Frecuencias y potencia WiFi | 2,412 - 2,462 GHz, 88,1 mW |
| Bluetooth | sí, Bluetooth Smart |
| Frecuencias y potencia Bluetooth | 2,402 - 2,48 GHz, 5,2 mW |
| Puertos host USB | 3, completamente funcionales |
| Salida de vídeo | puerto HDMI |
| Almacenamiento extraíble | ranura para tarjeta MicroSD de hasta 32 GB |

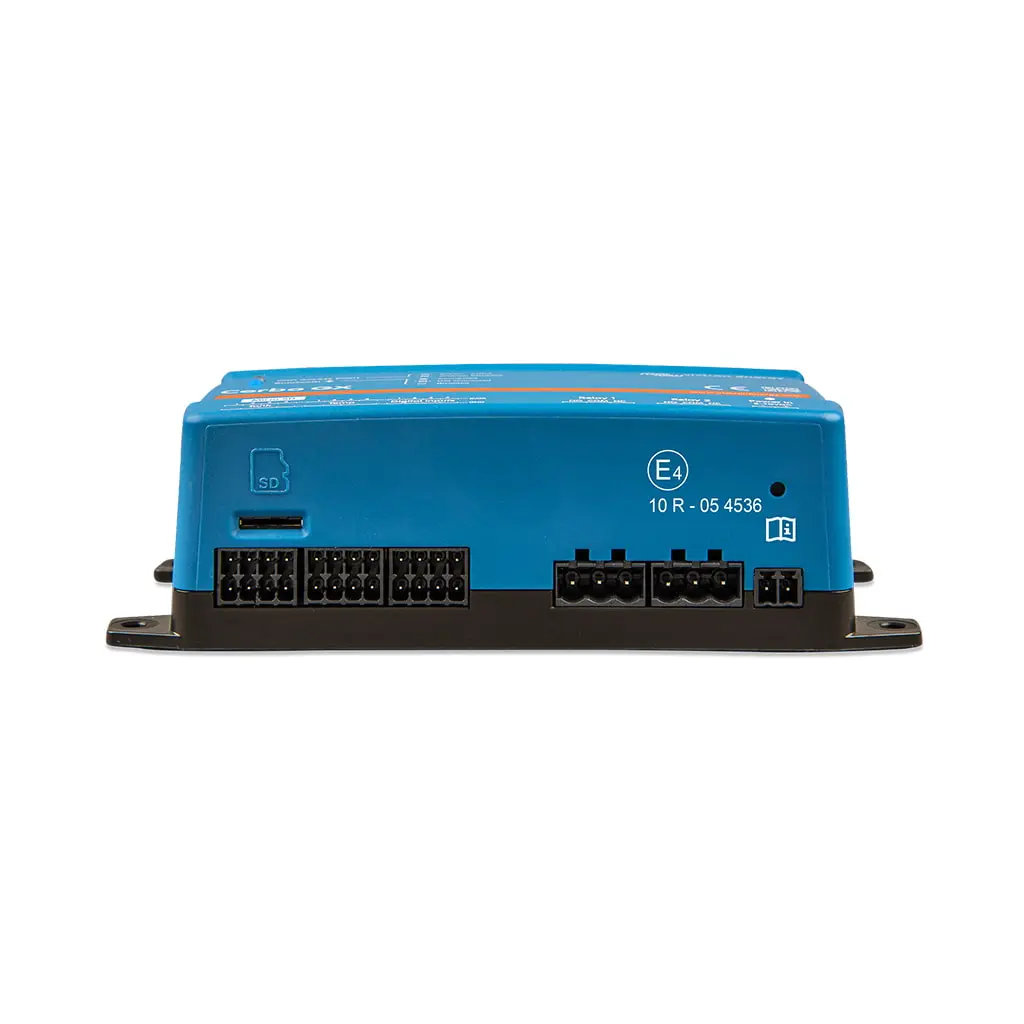

| Entradas y salidas | |
|---|---|
| Entradas digitales | 4, con conteo de pulsos |
| Entradas de nivel de depósito resistivas | 4 |
| Entradas de sensor de temperatura | 4 |
| Relés programables | 2 x NO/NC (contactos NO, COM y NC) |
| Capacidad de los relés en continua hasta 30 VCC | 6 A |
| Capacidad de los relés en continua hasta 70 VCC | 1 A |
| Capacidad de los relés en alterna | 6 A a 125 VCA |
| Funciones programables del relé 1 | relé de alarma, arranque y parada de generador, bomba del depósito, control por temperatura o funcionamiento manual |
| Funciones programables del relé 2 | control por temperatura o funcionamiento manual |
| Alimentación, físicas y ambientales | |
|---|---|
| Tensión de alimentación | 8 - 70 VCC, por el conector Power in V+ |

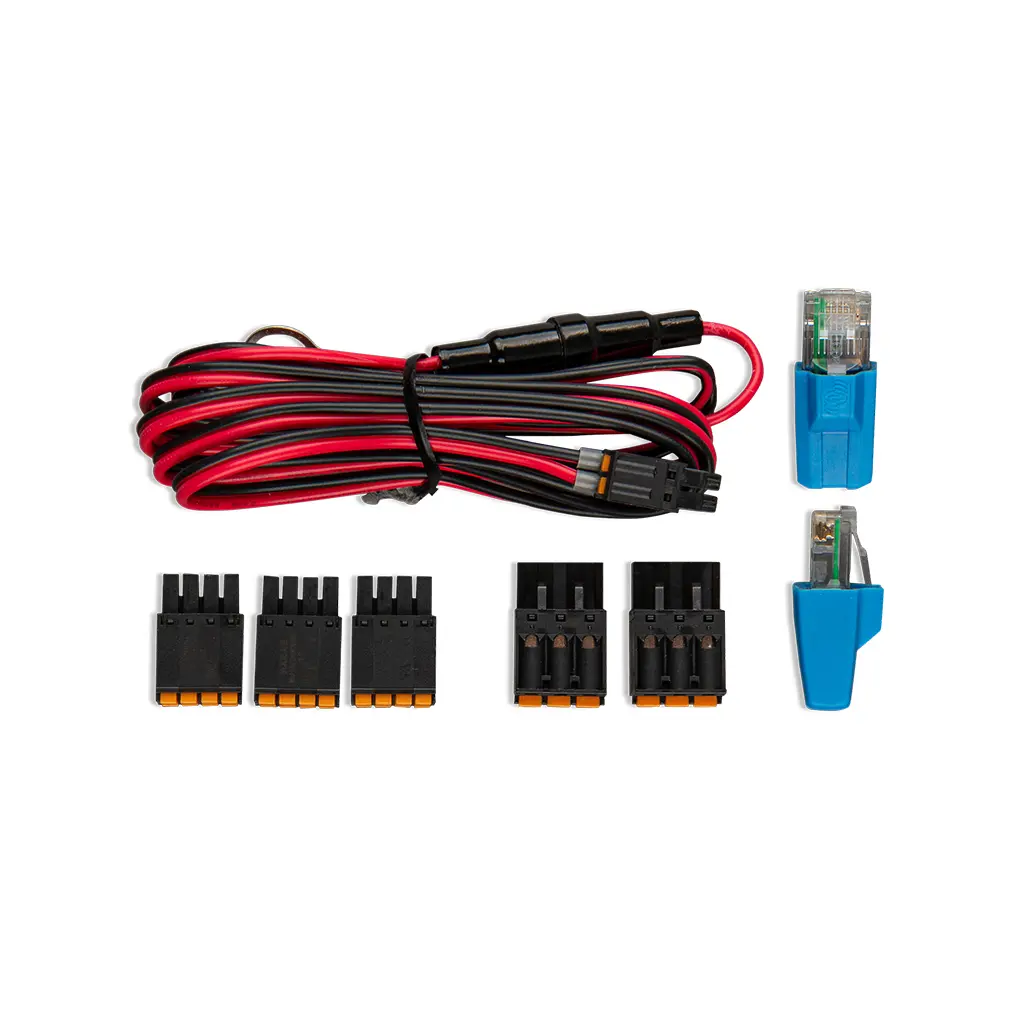

| Fusible del cable de alimentación suministrado | 3,15 A de fusión lenta |
| Montaje | pared o carril DIN de 35 mm con el adaptador DIN35 |
| Dimensiones externas (al x an x p) | 78 x 154 x 48 mm |
| Rango de temperatura de trabajo | -20 a +50 ºC |
| Clasificación IP | IP20 |
| Peso | 0,42 kg |
| Código EAN | 8719076057833 |
| Pantallas GX Touch compatibles | |
|---|---|
| GX Touch 50: resolución | 800 x 480 píxeles |
| GX Touch 50: dimensiones (al x an x p) | 87 x 128 x 12,4 mm |
| GX Touch 70: resolución | 1024 x 600 píxeles |
| GX Touch 70: dimensiones (al x an x p) | 113 x 176 x 13,5 mm |
| Clasificación IP de las GX Touch | IP54 sin conectores |
| GX Touch 50 Flush: dimensiones (al x an x p) | 94 x 136 x 12 mm |
| GX Touch 70 Flush: dimensiones (al x an x p) | 120 x 184 x 13 mm |
| Clasificación IP de las GX Touch Flush | IP65 |
| Longitud del cable de las pantallas | 2 metros |
Criterios de Diseño, Aislamiento y Alimentación
Aislamiento por tipo de puerto
- VE.Bus: aislado.
- VE.Direct: aislado.
- VE.Can 1: con aislamiento galvánico. VE.Can 2: sin aislar.
- Ethernet: aislado excepto el apantallamiento; se recomienda cable UTP sin apantallar.
- USB: sin aislamiento galvánico.
Alimentación del equipo
- Se alimenta exclusivamente por el conector Power in V+, entre 8 y 70 VCC; no admite alimentación por Ethernet ni por USB.
- Por encima de 60 VCC el equipo se clasifica como producto integrado y la instalación debe impedir el acceso del usuario a los terminales.
- Con un VE.Bus BMS clásico, el terminal Power in V+ se conecta a la salida de desconexión de cargas del BMS.
- Se recomienda alimentar el equipo directamente desde la batería y no desde la salida de alterna de un inversor o Multi.
Ventajas del doble bus CAN
- Permite atender dos redes CAN simultáneas sin necesidad de duplicar el equipo GX.
- VE.Can 1 aislado resulta idóneo para tendidos largos o equipos con referencias de masa distintas.
- El Cerbo GX de primera generación disponía de un solo bus CAN funcional en cada momento.
Detalles de instalación
- Las tomas RJ45 están giradas 180 grados para extraer los cables con mayor comodidad.
- Para ampliar el número de puertos USB se recomienda un concentrador con alimentación propia y de calidad contrastada.
- Para ampliar dispositivos VE.Direct puede emplearse el adaptador VE.Direct a USB.
Aplicaciones Detalladas y Casos de Uso
Autoconsumo residencial y terciario
- Supervisión de sistemas con MultiPlus-II o Quattro y varios reguladores solares MPPT.
- Gestión de baterías de litio con comunicación CAN al equipo GX.
- Publicación de datos en el portal VRM y control remoto de la instalación.
Instalaciones con batería gestionada y red de instrumentación
- Uso de VE.Can 1 aislado para el bus del BMS de la batería.
- Uso de VE.Can 2 para instrumentación adicional o red NMEA 2000.
- Sistemas que hasta ahora obligaban a instalar dos equipos GX o a renunciar a uno de los dos buses.
Aplicaciones náuticas y de vehículo
- Cumple la directiva de automoción ECE R10-6, con certificado adjunto a esta ficha.
- Consola remota sobre pantalla GX Touch en el puesto de gobierno.
- Entradas de nivel de depósito resistivas para agua dulce, aguas grises y combustible.
Sistemas con generador y control de arranque
- Programación del relé 1 como arranque y parada automática del grupo electrógeno.
- Programación del relé 2 como control por temperatura o mando manual.
- Entradas digitales con conteo de pulsos para contadores externos y contactos de estado.
Salas técnicas y supervisión local
- Salida HDMI para llevar la consola a un monitor de la sala de control.
- Punto de acceso WiFi propio para configuración en campo sin infraestructura de red.
- Registro local en tarjeta MicroSD de hasta 32 GB.
Certificaciones y Cumplimiento Normativo
Seguridad y compatibilidad electromagnética
- IEC 62368-1 - norma de seguridad de equipos de tecnología de la información y audiovisuales.
- EN 301489-1 y EN 301489-17 - compatibilidad electromagnética para equipos de radio y sistemas de banda ancha.
- ECE R10-6 - directiva de automoción; certificado adjunto a esta ficha.
Declaración de conformidad y calidad
- Declaración CE - declaración de conformidad de los productos de monitorización de sistema de Victron, adjunta a esta ficha.
- ISO 9001:2024 - certificado del sistema de gestión de la calidad de Victron Energy adjunto a esta ficha.
Servicio Técnico Profesional Techno Sun
Soporte técnico especializado para instaladores profesionales con asesoramiento en dimensionado, puesta en marcha y resolución de incidencias técnicas.
STOCK PERMANENTE
ENVÍO 24-48H
DISTRIBUIDOR OFICIAL VICTRON ENERGY
Victron Cerbo GX MK2
Referencia: BPP900451100 | Centro de comunicaciones GX
El equipo GX indicado cuando la instalación necesita dos buses CAN plenamente funcionales y un aislamiento cuidado puerto a puerto.
