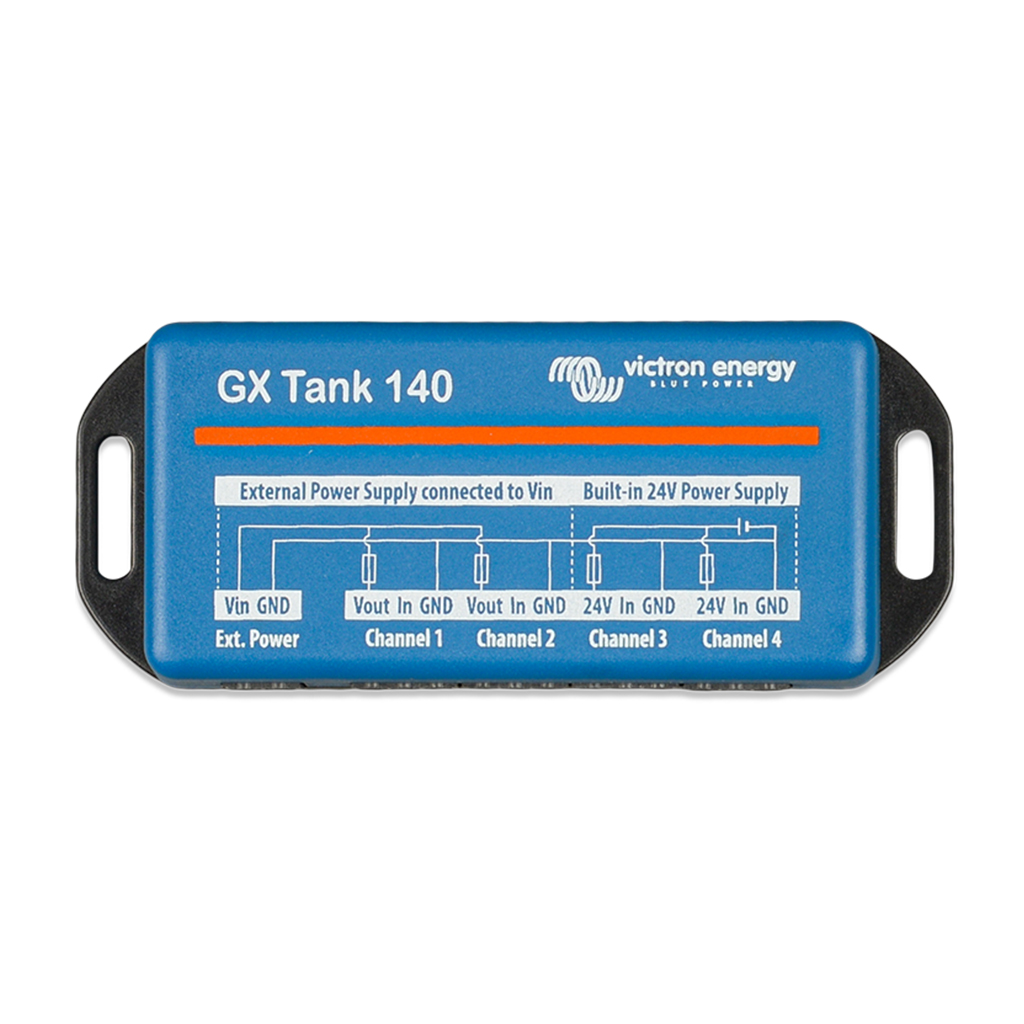

BPP920140100

4 entradas analógicas

4-20 mA / 0-10 VDC

USB al dispositivo GX

Comportamiento de la medida

• Filtro de promediado ajustable entre 1 y 60 segundos para amortiguar el efecto del movimiento del líquido dentro del depósito; el valor por defecto es de 10 segundos.
• El campo "Sensor value" muestra la lectura instantánea sin promediar, útil durante la puesta en marcha y el diagnóstico.
• La función de forma personalizada admite hasta 10 posiciones, con interpolación lineal entre ellas, para depósitos cuya sección varía con la altura.
• La detección de fallo de sensor genera una alarma cuando la señal sale del rango admisible, lo que permite distinguir un depósito vacío de un sensor averiado.

Recomendaciones de cableado y diagnóstico

• Utilizar cable apantallado de pares trenzados entre el sensor y la unidad, y poner el apantallado a masa sobre metal desnudo del vehículo o de la embarcación.
• Separar el cableado de sensores de las líneas de potencia de continua y de alterna para reducir el acoplamiento de ruido eléctrico.
• Una lectura permanentemente detenida en torno al 40-55 % con sensores de corriente indica un fusible interno rearmable disparado, que mantiene una circulación residual de 11 a 13 mA; revisar el cableado en busca de cortocircuitos.
• Deshabilitar los canales que no estén en uso y aplicar la opción de retirar dispositivos desconectados en la lista de dispositivos evita entradas superfluas sin necesidad de reiniciar el dispositivo GX.

Montaje mecánico

• Fijar la unidad por las pestañas ranuradas que sobresalen a ambos lados de la base.
• Emplear tornillos de cabeza plana o de trompeta con arandela, con diámetro exterior de rosca de hasta 3,0 mm, ajustados sin exceso.
• Situar la unidad en un punto accesible y protegido de la humedad directa.

Conexionado eléctrico

• Las conexiones se realizan en la cara frontal, sobre los bloques de terminales enchufables suministrados con el equipo.
• Es más cómodo cablear los bloques fuera del aparato y enchufarlos después, especialmente en ubicaciones con poco espacio.
• Con puntera prensada, el conductor se inserta directamente en el terminal de resorte; con cable desnudo, pelar al menos 10 mm y accionar la pestaña naranja con un destornillador de precisión.

Puesta en marcha

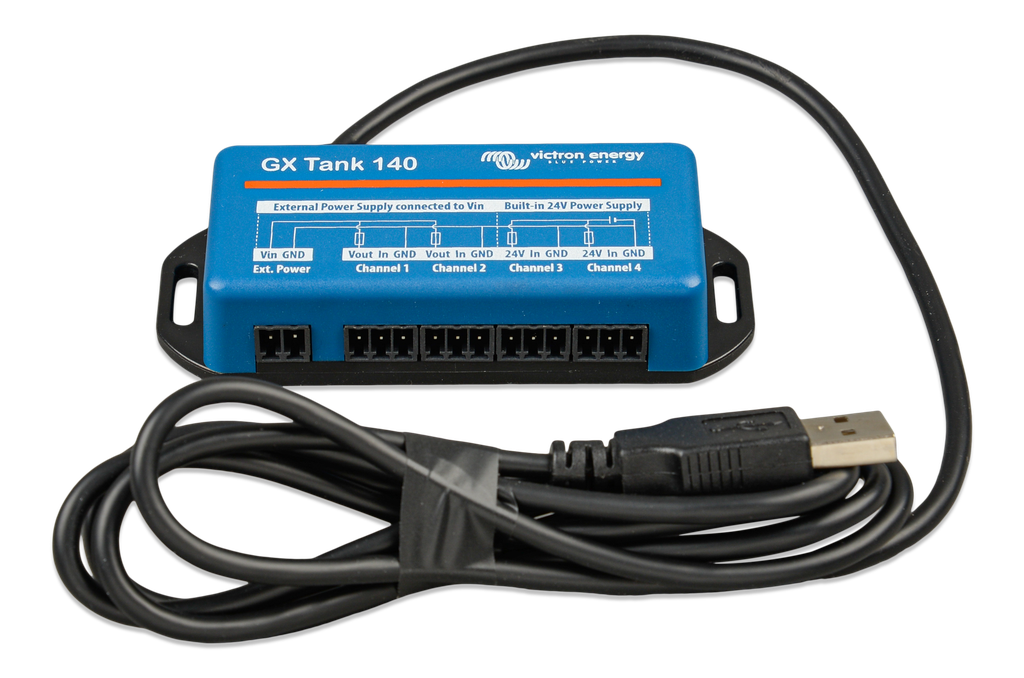

• Conectar el cable USB al dispositivo GX; la unidad se alimenta desde ese puerto.
• Configurar en el menú de ajustes el tipo de sensor, los valores de depósito vacío y lleno, el tipo de fluido y la unidad de volumen de cada canal.
• Asignar nombre e instancia VRM a cada depósito y activar la vista general correspondiente en Ajustes, Pantalla e idioma.

Sistema de calidad del fabricante

• checkNEN EN ISO 9001:2015 - sistema de gestión de la calidad de Victron Energy B.V. certificado por TÜV Nederland para el desarrollo, suministro y reparación de cargadores, inversores, convertidores y equipos eléctricos relacionados.

Garantía del fabricante

• checkGarantía limitada de cinco años - cobertura de defectos de materiales y de fabricación durante cinco años desde la fecha de compra original, según las condiciones publicadas por Victron Energy en el manual del producto.

Compatibilidad de sistema

• checkDispositivos GX de Victron Energy - integración completa con la gama GX para configuración, monitorización y control del relé de bomba de depósito.
• checkPortal VRM y Remote Console - los valores de nivel quedan disponibles en la red local a través de Remote Console y de forma remota en el portal VRM.
