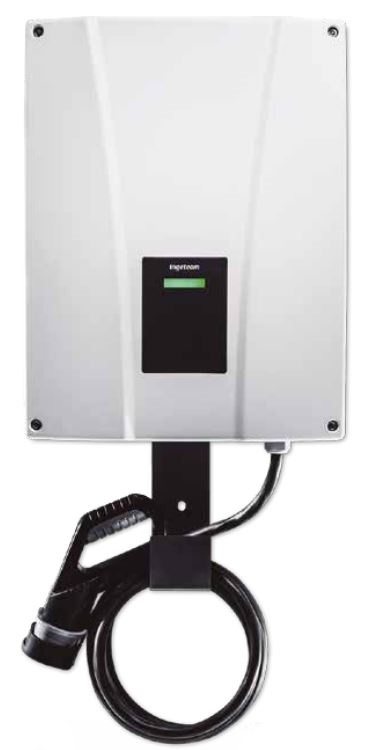

Cargador vehículo eléctrico doméstico simple 22kW 32A | cable tipo 2 + contador | sin display | Garage Basic - INGETEAM
[CAR0180] Cargador vehículo eléctrico doméstico simple 22kW 32A | cable tipo 2 + contador | sin display | Garage Basic - INGETEAM
- Instalación en pared, válido para instalación en exterior, IP54
- Cuerpo en acero y aluminio de alta resistecnia, IK10, acabado antigrafiti
- Recarga de vehículos en modo 3 de IEC61851
- Cable Modo 3 integrado de 5m, Tipo 1 o Tipo 2
- Soporte de cable incluido
- LEDs RGB para señalización de estado
- Activación por llave: Espera, Potencia Nominal y Potencia Limitada
- Actualizaciones, configuración y descarga de informes vía USB
- Regulación de potencias de carga vía USB
- Carga diferida vía USB
- Acceso a protecciones, contador MID y USB a través de tapa inferior
- Compatible con norma REBT ITC-BT-52
- Protecciones conforme ITC-BT-52 opcionales
- RFID opcional
- Comunicaciones Ethernet y 3G opcionales, OCPP
Nombre mostrado:
[CAR0180] Cargador vehículo eléctrico doméstico simple 22kW 32A | cable tipo 2 + contador | sin display | Garage Basic - INGETEAM
Especificaciones Técnicas Detalladas
- Suministro: Trifásico 400 V / 50 Hz (3P+N+T)
- Amperios por fase: 32 A
- Potencia máxima de salida: 22 kW
- Modo de carga: Modo 3 según IEC 61851
- Tipo de conexión IEC 61851: Caso de conexión C
- Conector: IEC 62196-2 Tipo 2, cable integrado de 5 m
- Soporte de cable: Incluido
- Medición de energía: Vatímetro MID integrado
- Configuración y acceso a datos: Vía USB
- Señalización: LEDs RGB de estado
- Activación por llave: Espera, potencia nominal y potencia limitada
- Modo de instalación: Pared, válido para exterior
- Grado de protección ambiental: IP54 con conector tapado / IP44 con conector destapado
- Grado de protección antivandálica: IK10
- Carcasa: Acero pintado RAL 9003 con frontal de fundición de aluminio y acabado antigrafiti
- Temperatura de operación: -25 °C a +50 °C
- Humedad relativa: < 95 %
- Dimensiones (Al × An × Prof): 472 × 360 × 166 mm (cable excluido)
- Peso: 10 kg
- Protección contra corriente diferencial: 30 mA Clase A (opcional)
- Protección contra sobreintensidades: Interruptor magnetotérmico curva C (opcional)
- Comunicaciones: RS-485, Ethernet, 3G, OCPP (opcional)
- Autenticación HMI: RFID Mifare Classic 1K&4K, MifareDesFire WV1, NFC (opcional)
Datos de Rendimiento y Gestión de Carga
Capacidad de Carga
- Potencia máxima de 22 kW a 32 A por fase
- Recarga en modo 3 conforme a IEC 61851
- Carga diferida configurable vía USB
Gestión y Control
- Regulación de potencia de carga vía USB
- Activación por llave con tres modos de funcionamiento
- Descarga de informes y actualizaciones mediante USB
Aplicaciones Detalladas y Casos de Uso
Recarga Doméstica en Garaje
- Instalación en garajes de viviendas unifamiliares y comunidades de propietarios
- Cable Tipo 2 integrado de 5 m con soporte para una conexión cómoda y ordenada
- Activación por llave para uso controlado en plazas de aparcamiento privadas
Medición y Facturación de Consumo
- Vatímetro MID integrado para registro fiable de la energía consumida
- Descarga de informes de carga vía USB para control y reparto de costes
- Comunicaciones opcionales Ethernet, 3G y OCPP para gestión remota
Instalación en Exterior
- Carcasa de acero y aluminio con acabado antigrafiti y grado IK10
- Protección IP54 con conector tapado, apta para emplazamientos a la intemperie
- Rango de operación de -25 °C a +50 °C para climas exigentes
Certificaciones y Cumplimiento Normativo Completo
Directivas Europeas
- Baja Tensión 2014/35/EU - Directiva de equipos eléctricos de baja tensión
- EMC 2014/30/EU - Directiva de compatibilidad electromagnética
Normativa de Recarga
- IEC 61851 - Recarga conductiva en modo 3 para vehículos eléctricos
- REBT ITC-BT-52 - Compatible con la instrucción técnica de infraestructuras de recarga
Servicio Técnico Profesional Techno Sun
Soporte técnico especializado para instaladores profesionales con asesoramiento en dimensionado, puesta en marcha y resolución de incidencias técnicas.
Cargador VE Ingeteam INGEREV GARAGE Basic 22 kW
Referencia: CAR0180 | Cargador para vehículo eléctrico
La solución definitiva para la recarga doméstica de vehículos eléctricos en aplicaciones que demandan máxima fiabilidad y eficiencia energética.
| (borrar) Corriente de carga/descarga máxima (A) | 32A |
| (borrar) Máxima potencia de salida (kW) | 22kw |
| (borrar) Número de fases: | 3PH |
