Cargador coche eléctrico | Tipo 2 (7,4 kW) + Schuko (2,3 kW) | En poste | Contadores MID | Protecciones | INGEREV FUSION Street | FS1MW-N2N4 | INGETEAM
[CAR0370] Cargador coche eléctrico | Tipo 2 (7,4 kW) + Schuko (2,3 kW) | En poste | Contadores MID | Protecciones | INGEREV FUSION Street | FS1MW-N2N4 | INGETEAM
Batería Ingeteam Cargador coche eléctrico Tipo 2 (7,4 kW) + Schuko (2,3 kW) En poste Contadores MID Protecciones INGEREV FUSION Street FS1MW
Especificaciones: 7,4kW | 2,3kW | 33 kg
Referencia: CAR0370
📕 Descarga de documentación
Nombre mostrado:
[CAR0370] Cargador coche eléctrico | Tipo 2 (7,4 kW) + Schuko (2,3 kW) | En poste | Contadores MID | Protecciones | INGEREV FUSION Street | FS1MW-N2N4 | INGETEAM
Código HS:
85371091
Arquitectura del equipo

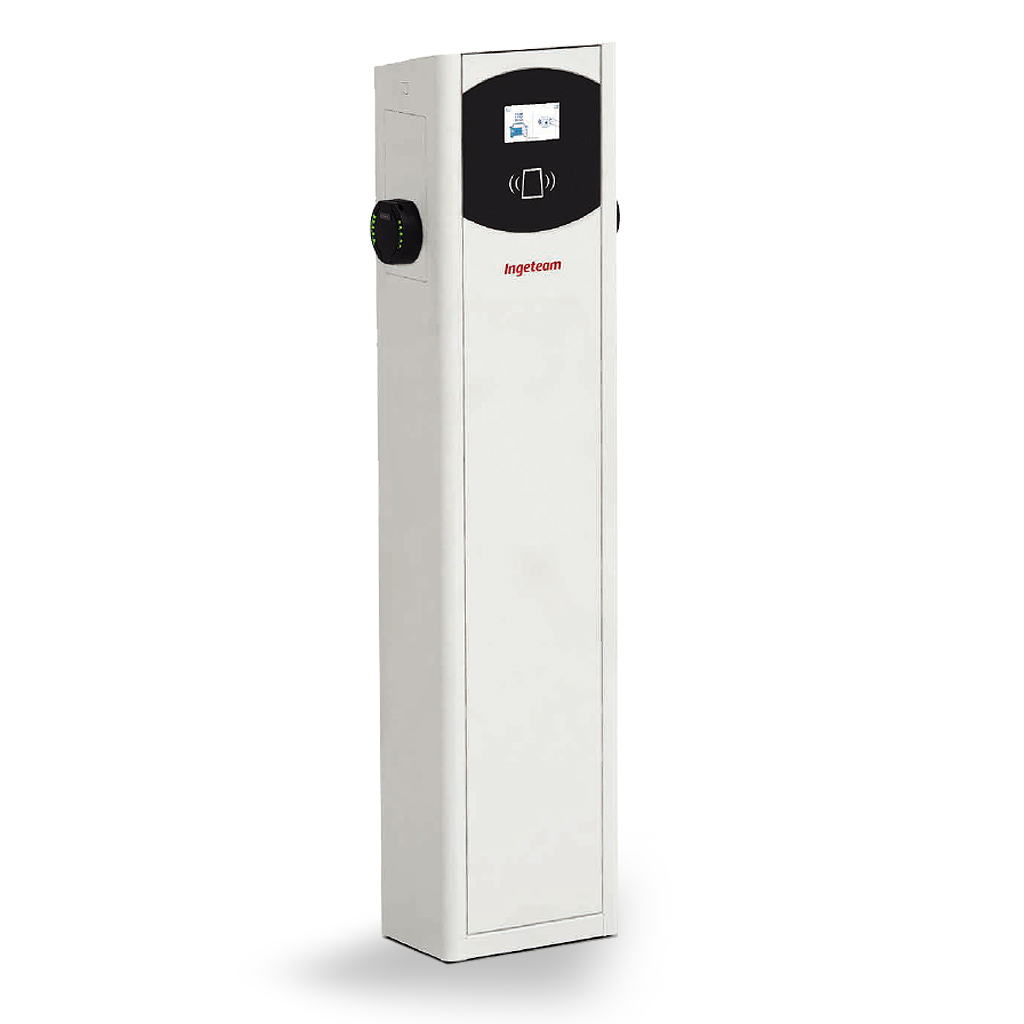

La gama INGEREV FUSION de Ingeteam está formada por puntos de recarga dobles disponibles en dos versiones de envolvente: FUSION Street para instalación en suelo y FUSION Wall para instalación en pared. Esta referencia corresponde a la versión INGEREV FUSION Street, modelo FS1MW-N2N4, con instalación en suelo sobre poste.
El equipo integra en una misma envolvente la medida de energía por salida mediante dos vatímetros MID, las protecciones eléctricas de la instalación de recarga (protección diferencial de 30 mA Tipo A, protección magnetotérmica de curva C de 40 A y protección contra sobretensiones Tipo III) y el seccionador general de desconexión, lo que simplifica el cuadro eléctrico aguas arriba y reduce el tiempo de instalación.
La configuración de salidas de esta referencia es N2 + N4: toma 1 con toma tipo 2 (n2), hasta 7,4 kw; toma 2 con toma cee 7/3 tipo f, schuko (n4), 2,3 kw. La gama admite modos de recarga 1, 2 y 3 en función de las tomas instaladas.
Especificaciones Técnicas Detalladas
| Parámetro eléctrico | Valor |
|---|---|
| Modelo | FS1MW-N2N4 |
| Gama | INGEREV FUSION Street |
| Tipo de red | Monofásico, 1F + N + PE |
| Tensión de entrada | 230 Vac ±15% |
| Frecuencia | 50 / 60 Hz |
| Corriente nominal del equipo | 64 A (32 A + 32 A) |
| Potencia nominal de la plataforma | 14,8 kW (7,4 kW + 7,4 kW en configuración de dos tomas Tipo 2) |
| Toma 1 | Toma Tipo 2 (N2), hasta 7,4 kW |
| Toma 2 | Toma CEE 7/3 Tipo F, Schuko (N4), 2,3 kW |
| Modos de recarga | Modos 1, 2 y 3 según las tomas instaladas |
| Medición de energía | 2 x vatímetros MID |
| Consumo en modo espera | Inferior a 10 W |
| Protección y normativa | Valor |
|---|---|
| Normativa de aplicación | IEC 61851-1, IEC 61851-21-2, IEC 61000 |
| Protección contra sobrecorrientes | Protecciones magnetotérmicas curva C de 40 A |
| Protección contra contactos indirectos | Protecciones diferenciales de 30 mA Tipo A |
| Detección de fugas de corriente continua | Disponible como opción |
| Protección contra sobretensiones | Protección contra sobretensiones Tipo III |
| Seccionamiento | Seccionador general para desconexión rápida del cargador |
| Seguridad física | Cierre de seguridad con llave y detector de apertura de puerta |
| Marcado | CE |
| Directivas | Directiva de Baja Tensión 2014/35/EU y Directiva EMC 2014/30/EU |
| Comunicaciones e interfaz | Valor |
|---|---|
| Comunicaciones de serie | Switch Ethernet y Wi-Fi |
| Comunicaciones opcionales | Módulo remoto 3G / 4G |
| Protocolos | OCPP, Modbus TCP |
| Gestión de carga | Dynamic Load Management 2.0 (DLM 2.0); Smart DLM opcional |
| Pantalla | Pantalla TFT a color de 4,3 pulgadas, multilingüe |
| Identificación de usuario | Lector RFID Mifare Classic 1K y 4K, Mifare DesFire EV1, NFC |
| Señalización | Indicación de estado mediante LEDs RGB |
| Actualizaciones | Actualización automática de software durante toda la vida del producto y actualización local por USB |
| Avisos | Mensaje de aviso en caso de apagón |
| Dato general y ambiental | Valor |
|---|---|
| Temperatura de funcionamiento | -25 ºC a 50 ºC |
| Humedad relativa | Inferior al 95 % |
| Altitud máxima | 2.000 m |
| Envolvente | Acero galvanizado, acabado RAL 9003 |
| Grado de protección | IP54 / IK10 |
| Peso | 33 kg (INGEREV FUSION Street, configuración de dos tomas Tipo 2) |
| Dimensiones | 1.400 x 320 x 215 mm (alto x ancho x fondo) |
| Instalación | En suelo o poste |
| Personalización | Gran superficie vinilable en las cuatro caras |
| Mantenimiento | Puerta frontal para facilitar la operación y el mantenimiento |
| Código de conector de la gama FUSION | Descripción |
|---|---|
| N2 | Toma Tipo 2 |
| S2 | Toma Tipo 2 con obturadores de seguridad (shutters) |
| N4 | Toma CEE 7/3 Tipo F (Schuko) |
| N7 | Toma CEE 7/5 Tipo E |
| S5 | Combinación de toma N7 y toma S2 |
| C1 | Cable Tipo 1 de 4 m (5 m opcional) |
| C2 | Cable Tipo 2 de 4 m (5 m opcional) |
Datos de Rendimiento y Límites Operacionales
Límites operacionales
- Rango de temperatura de trabajo de -25 ºC a 50 ºC, apto para instalación a la intemperie.
- Humedad relativa admisible inferior al 95 %.
- Altitud máxima de instalación de 2.000 m.
- Consumo en modo de espera inferior a 10 W.
Capacidad de entrega
- Corriente nominal del equipo de 64 A, repartida en 32 A + 32 A entre las dos salidas.
- Potencia nominal de la plataforma: 14,8 kW (7,4 kW + 7,4 kW en configuración de dos tomas Tipo 2).
- Acometida monofásico 1F + N + PE a 230 Vac ±15%, 50 / 60 Hz.
- Medida de energía por salida con dos vatímetros MID, válidos para refacturación del consumo.
Robustez mecánica
- Envolvente de acero galvanizado con acabado RAL 9003.
- Grado de protección IP54 frente a polvo y proyecciones de agua.
- Resistencia al impacto IK10 en la envolvente.
- Peso del equipo: 33 kg (INGEREV FUSION Street, configuración de dos tomas Tipo 2).
Explotación y gestión
- Gestión dinámica de potencia DLM 2.0 para repartir la corriente disponible entre las salidas y el resto de cargas.
- Protocolo OCPP para integración con plataformas de gestión y facturación de recarga.
- Modbus TCP para integración con sistemas de supervisión y control de la instalación.
- Actualización automática de software durante toda la vida del producto.
Aplicaciones Detalladas y Casos de Uso
Vía pública y aparcamientos municipales
- Instalación en suelo sobre poste en calles, plazas de aparcamiento en superficie y aparcamientos disuasorios.
- Envolvente de acero galvanizado con protección IP54 e IK10 para uso a la intemperie y resistencia al vandalismo.
- Señalización de estado por LEDs RGB visible a distancia.
- Identificación de usuario por RFID e integración con plataformas municipales mediante OCPP.
Electrolineras y operadores de recarga
- Atención simultánea de dos vehículos por punto, duplicando la capacidad de servicio por metro cuadrado.
- Medida de energía por salida con vatímetros MID para la facturación del servicio.
- Gestión dinámica de potencia DLM 2.0 entre varios equipos de la misma instalación.
- Comunicación remota mediante Ethernet, Wi-Fi o módulo 3G / 4G opcional.
Polígonos industriales y aparcamientos de empresa
- Recarga de flotas en aparcamientos exteriores sin necesidad de paramento donde anclar el equipo.
- Switch Ethernet integrado para encadenar varios equipos y minimizar el coste de cableado.
- Control de acceso por RFID para reservar el servicio a personal autorizado.
- Actualizaciones automáticas de software sin desplazamiento del servicio técnico.
Hostelería, ocio y destinos turísticos
- Punto de recarga en aparcamientos exteriores de hoteles, campings, restaurantes y áreas de servicio.
- Pantalla TFT a color multilingüe orientada al usuario ocasional.
- Gran superficie vinilable en las cuatro caras para la señalización del servicio.
- Mensaje de aviso en caso de apagón para informar del estado del punto de recarga.
Certificaciones y Cumplimiento Normativo
Normas de producto
- IEC 61851-1 - requisitos generales de los sistemas conductivos de carga de vehículo eléctrico.
- IEC 61851-21-2 - requisitos de compatibilidad electromagnética de los sistemas de carga externos al vehículo.
- IEC 61000 - serie de normas de compatibilidad electromagnética.
Marcado y directivas
- Marcado CE - declarado por el fabricante para el conjunto del equipo.
- Directiva 2014/35/EU - Directiva de Baja Tensión.
- Directiva 2014/30/EU - Directiva de Compatibilidad Electromagnética.
Protección y medida
- IP54 / IK10 - grado de protección ambiental y resistencia al impacto de la envolvente.
- Vatímetros MID - instrumentos de medida conformes a la Directiva de Instrumentos de Medida, dos unidades por equipo.
- Protección Tipo III - protección contra sobretensiones integrada.
Instalación, operación y mantenimiento
El acceso a los elementos de protección y a la electrónica se realiza a través de una puerta frontal con cierre de seguridad con llave, dotada de detector de apertura, lo que permite realizar las labores de mantenimiento sin desmontar el equipo de su soporte.
El switch Ethernet integrado permite encadenar varios puntos de recarga en la misma instalación y reducir el coste del cableado de comunicaciones. Cuando no existe infraestructura de red cableada, el equipo puede operar por Wi-Fi o incorporar el módulo de comunicación remota 3G / 4G opcional.
La función Dynamic Load Management 2.0 reparte la potencia disponible entre las dos salidas del equipo y, cuando se configura sobre el conjunto de la instalación, entre varios puntos de recarga, evitando superar la potencia contratada. El equipo recibe actualizaciones automáticas de software durante toda su vida útil y admite actualización local por puerto USB.
Servicio Técnico Profesional Techno Sun
Soporte técnico especializado para instaladores profesionales con asesoramiento en dimensionado de la acometida, configuración de la gestión dinámica de potencia, puesta en marcha y resolución de incidencias técnicas.
INGEREV FUSION Street FS1MW-N2N4
Referencia: CAR0370 | Punto de recarga doble monofásico para vehículo eléctrico
La referencia adecuada para desplegar recarga de vehículo eléctrico con medida certificada, protecciones integradas y gestión dinámica de potencia en instalaciones que exigen fiabilidad y servicio continuo.
