PV Water Heater 10 liters
[CAR1805] PV Water Heater 10 liters
Accesorio Solitia PV Water Heater 10 liters
Especificaciones: 7,2 kg
Referencia: CAR1805
📕 Descarga de documentación
Nombre mostrado:
[CAR1805] PV Water Heater 10 liters
Especificaciones Técnicas Detalladas
- Referencia Techno Sun: CAR1805
- Modelo: VULCAN-10L
- Capacidad del depósito: 10 litros
- Potencia máxima de calentamiento: 550 W
- Corriente máxima de consumo: 15,5 A
- Clase de eficiencia energética: A+
- Presión de trabajo: 0,7 MPa
- Grado de protección: IP X1
- Peso: 7,2 kg
- Dimensiones: 30 x 30 x 47 cm
- Conexión hidráulica: G 1/2 (macho)
- Válvula de comprobación y ayuda de presión: Incluida
- Potencia fotovoltaica recomendada: 100 a 300 W
- Potencia fotovoltaica máxima conectable: 1.500 W
- Tensión máxima de circuito abierto a 25 °C: 42,4 V
- Conector fotovoltaico: MC4
- Seguidor MPPT: Integrado en el propio calentador
- Módulos admitidos: Módulos fotovoltaicos de 36 y de 60 células
- Necesidad de inversor: Ninguna: la conexión de los módulos es directa al calentador
- Temperatura máxima del agua: 65 °C
- Rango de ajuste para recalentamiento opcional: 10 a 65 °C
- Pantalla digital: Indicación de la temperatura del agua acumulada
- Recalentamiento externo: Preparado para apoyo desde red eléctrica o desde baterías
- Sensor de temperatura: Sonda en el depósito con sensor de temperatura de seguridad asociado
- Protección del depósito: Conjunto de ánodo y cátodo conectados a la placa de control
- Marcado CE: Sí
- Tipo de instalación: Conexión directa de los módulos fotovoltaicos al calentador mediante MC4
- Puesta en marcha: Conectar el circuito hidráulico, conectar los módulos y ajustar la temperatura
- Cualificación necesaria: No requiere especialista para la conexión fotovoltaica
- Mantenimiento: Revisión del ánodo y del estado de la válvula de presión
- Ubicación: Instalación en vivienda, caravana, embarcación o taller según el espacio disponible (30 x 30 x 47 cm)
Tiempos de calentamiento según la potencia fotovoltaica conectada
El VULCAN-10L alcanza la temperatura de consigna en un tiempo que depende directamente de la potencia fotovoltaica conectada. La tabla recoge los tiempos declarados en la ficha técnica para las tres capacidades de la serie, de modo que pueda compararse el dimensionado.
Dimensionado del campo fotovoltaico
- Potencia recomendada para el modelo de 10 litros: 100 a 300 W.
- Potencia máxima admitida en la entrada: 1.500 W, común a toda la serie.
- Cuanto mayor sea la potencia conectada, mayor volumen de agua se calienta en días de baja irradiación.
Comportamiento en servicio
- Con 200 W de potencia conectada el depósito de 10 litros tarda unas 3 horas.
- Por encima de 550 W el tiempo deja de reducirse: la resistencia limita la potencia absorbida.
- La temperatura máxima de acumulación es de 65 °C en todos los modelos de la serie.
| Potencia fotovoltaica conectada | VULCAN-10L | VULCAN-30L | VULCAN-80L |
|---|---|---|---|
| ~ 200 W | ~ 3 horas | ~ 9,5 horas | ~ 24,5 horas |
| ~ 400 W | ~ 1,5 horas | ~ 4,5 horas | ~ 12,5 horas |
| ~ 550 W | ~ 1,25 horas | ~ 3,75 horas | ~ 9 horas |
| ~ 550 W a 1.500 W | ~ 1,25 horas | ~ 3,75 horas | ~ 9 horas |
Tiempos de calentamiento según la ficha técnica VULCAN. Los valores de la tabla son orientativos: el tiempo real depende de la irradiación disponible y de la temperatura del agua de entrada.
Aplicaciones Detalladas y Casos de Uso
Agua caliente sanitaria en vivienda
- Agua caliente para el fregadero, la cocina o una ducha rápida sin consumo de red.
- Segundas residencias y viviendas de uso estacional en las que el depósito de 10 litros cubre la demanda puntual.
- Apoyo al sistema principal de agua caliente en los meses de mayor irradiación.
Instalaciones aisladas y móviles
- Caravanas, autocaravanas y embarcaciones donde no se dispone de acometida eléctrica.
- Casetas de campo, refugios y explotaciones agrícolas alejadas de la red.
- Talleres y almacenes con necesidad puntual de agua caliente para limpieza.
Ventajas de la conexión directa
- El campo fotovoltaico se conecta al calentador con conectores MC4, sin inversor intermedio.
- El seguidor MPPT integrado aprovecha la energía disponible en cada momento del día.
- La instalación no depende del estado de la red ni de una batería para funcionar.
Cumplimiento y elementos de seguridad declarados
La ficha técnica de la serie VULCAN declara los siguientes elementos de seguridad y cumplimiento para el modelo de 10 litros.
Cumplimiento declarado
- Marcado CE - declarado en la ficha técnica de la serie VULCAN.
- Clase de eficiencia energética - A+ para las tres capacidades de la serie.
- Grado de protección - IP X1 según la ficha técnica del modelo de 10 litros.
Elementos de seguridad
- Válvula de comprobación y ayuda de presión - incluida en el equipo.
- Sensor de temperatura de seguridad - independiente de la sonda de regulación.
- Protección del depósito - conjunto de ánodo y cátodo conectados a la placa de control.
- Límite de acumulación - temperatura máxima de agua de 65 °C.
Servicio Técnico Profesional Techno Sun
Soporte técnico especializado para instaladores profesionales con asesoramiento en dimensionado, puesta en marcha y resolución de incidencias técnicas.

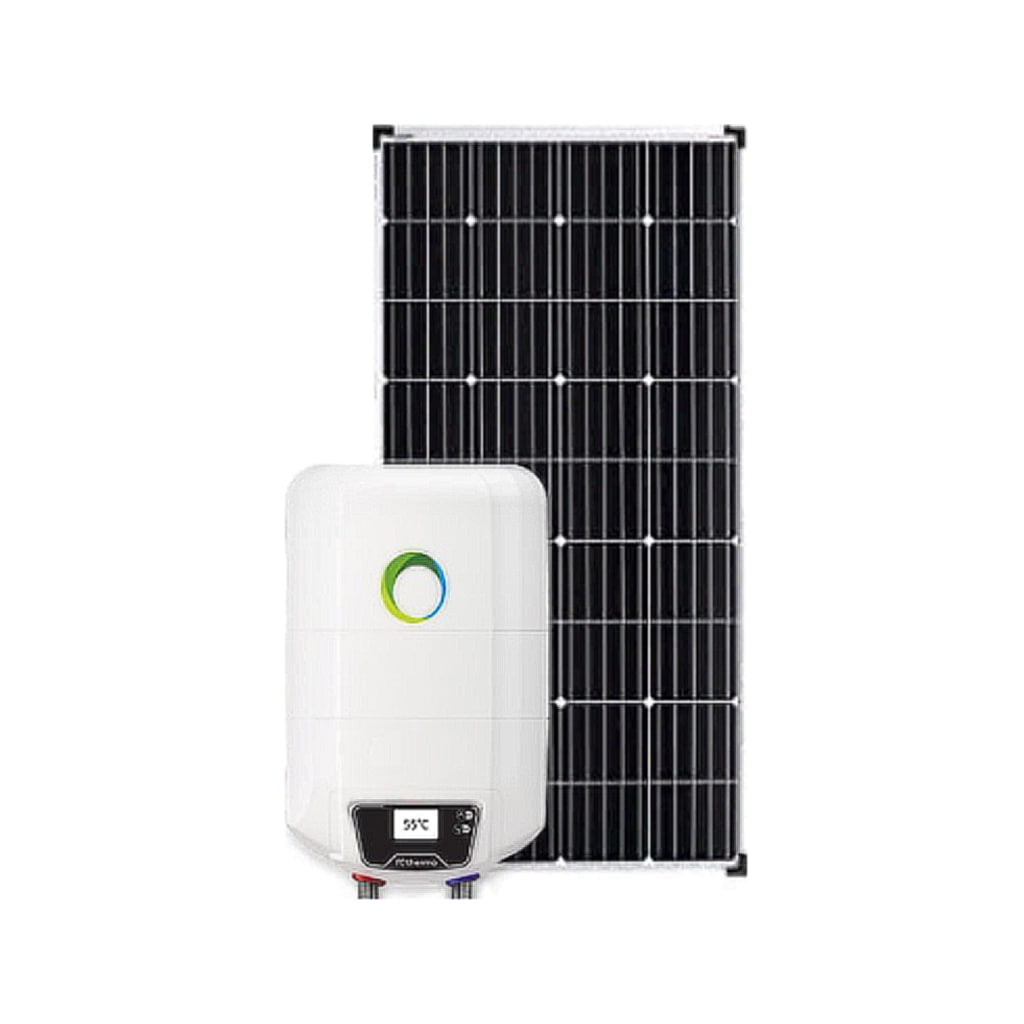

Calentador de agua fotovoltaico VULCAN-10L
Referencia: CAR1805 | Termo fotovoltaico de 10 litros
Agua caliente sanitaria producida directamente desde los módulos fotovoltaicos, con seguidor MPPT integrado, pantalla digital y conexión MC4.
