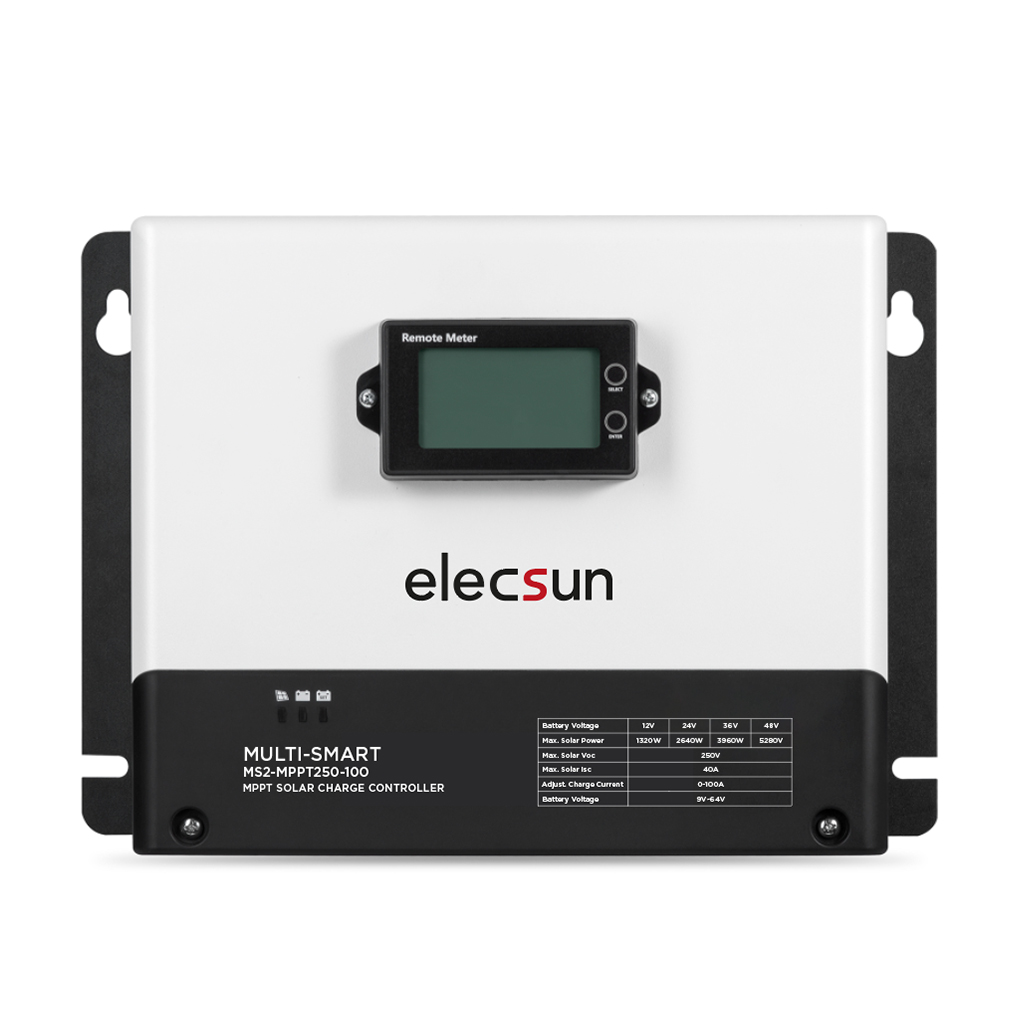

Regulador maximizador 250/100A 12/24/36/48V 250V MULTI-SMART MS2-MPPT250/100 con bluetooth y display - ELECSUN
[CHA0366] Regulador maximizador 250/100A 12/24/36/48V 250V MULTI-SMART MS2-MPPT250/100 con bluetooth y display - ELECSUN
12V: 1320W /24V: 2640W /36V: 3960W /48V: 5280W
📕 Descarga de documentación
Nombre mostrado:
[CHA0366] Regulador maximizador 250/100A 12/24/36/48V 250V MULTI-SMART MS2-MPPT250/100 con bluetooth y display - ELECSUN
Código HS:
9032890090
Especificaciones Técnicas Detalladas
- Tensión nominal del sistema de baterías: 12 / 24 / 36 / 48 V con auto-detección
- Corriente nominal de carga: 100 A
- Rango de tensión de batería: 9 a 64 V DC
- Tensión máxima de entrada FV (Voc): 250 V DC
- Rango MPPT operativo: tensión de batería +2 V hasta 250 V
- Potencia FV máxima recomendada a 12 V: 1300 W
- Potencia FV máxima recomendada a 24 V: 2600 W
- Potencia FV máxima recomendada a 36 V: 3900 W
- Potencia FV máxima recomendada a 48 V: 5200 W
- Corriente máxima de cortocircuito FV (Isc): 80 A
- Consumo en stand-by: < 70 mA a 48 V
- Caída de tensión en circuito de carga: < 0,3 V
- Tecnología de seguimiento: MPPT con microcontrolador DSP y convertidor DC-DC de alta frecuencia
- Eficiencia MPPT: > 99,5 %
- Eficiencia máxima de conversión: > 98 %
- Algoritmo de carga: 3 etapas (bulk, absorción, flotación) más ecualización manual o automática
- Protección contra sobrecarga FV: Sí, con limitación dinámica de corriente de entrada
- Protección contra sobretensión de batería: Sí, con desconexión automática del campo FV
- Protección contra inversión de polaridad: Sí, en entrada FV y batería mediante MOSFET y fusible
- Protección contra sobrecorriente de carga: Sí, con corte y rearme automático
- Protección contra cortocircuito en salida: Sí
- Protección contra sobretemperatura: Sí, con desclasificación térmica y rearme automático
- Protección contra corriente inversa nocturna: Sí, mediante MOSFET interno
- Compensación de temperatura de batería: Sensor externo de temperatura con corrección automática
- Tipos de batería compatibles: Plomo-ácido inundada, Gel, AGM, Litio (LiFePO4) y perfil configurable por el usuario
- Tensión de ecualización: Configurable por tipo de batería (típico 14,4 V / 28,8 V / 43,2 V / 57,6 V)
- Tensión de flotación: Configurable por tipo de batería (típico 13,8 V / 27,6 V / 41,4 V / 55,2 V)
- Tensión de absorción: Configurable por tipo de batería (típico 14,2 V / 28,4 V / 42,6 V / 56,8 V)
- Tensión de corte por descarga (LVD): Configurable (típico 10,8 V / 21,6 V / 32,4 V / 43,2 V)
- Tensión de reconexión (LVR): Configurable (típico 12,6 V / 25,2 V / 37,8 V / 50,4 V)
- Tiempo de ecualización y absorción: Configurable, de 1 a 999 minutos
- Detección automática de día y noche: Sí, con umbral configurable por tensión de panel
- Función de desulfatación: Sí, mediante pulsos de tensión programada
- Display local: LCD de alto contraste con histórico y configuración
- Indicadores LED: Estado de carga, batería, fallo y comunicación
- Bluetooth integrado o vía accesorio: Compatible con módulo BT-1 (referencia ACC314)
- App móvil compatible: iOS y Android, monitorización y parametrización en tiempo real
- Puerto RS485: Aislado, con protocolo Modbus RTU
- Integración con dataloggers y SCADA: Compatible con gateways Modbus genéricos y sistemas propios del instalador
- Conexión en paralelo: Sí, hasta 6 unidades para escalar la corriente total de carga
- Direccionamiento Modbus: Configurable por DIP-switch para identificar cada unidad en paralelo
- Registro de eventos y producción: Contadores internos de Ah cargados, kWh generados y horas de operación
- Dimensiones: 320 × 250 × 125 mm
- Peso: 4.5 kg
- Sección máxima de cable en bornas: 50 mm² (5 AWG) en entrada FV y batería
- Grado de protección: IP32
- Temperatura de operación: -25 °C a +60 °C con desclasificación por encima de 45 °C
- Humedad relativa de operación: 0 % a 95 % sin condensación
- Altitud máxima de operación: 3.000 m sobre el nivel del mar
- Refrigeración: Convección natural y ventilador controlado por temperatura
- Montaje: Mural mediante escuadras integradas en la parte trasera de la envolvente
Datos de Rendimiento y Curvas de Eficiencia
Capacidad de Captación MPPT
- Eficiencia MPPT superior al 99,5 % que minimiza la diferencia entre potencia FV disponible y potencia entregada a la batería.
- Escaneo periódico del punto de máxima potencia que se adapta a sombras parciales, suciedad y cambio de irradiancia.
- Admite matrices FV en serie largas de hasta 250 V (Voc) para reducir pérdidas por sección de cable en campos grandes.
Conversión DC-DC y Bajo Consumo
- Eficiencia máxima de conversión superior al 98 %, con caída de tensión en circuito de carga inferior a 0,3 V.
- Consumo en stand-by inferior a 70 mA a 48 V, que protege la batería durante la noche.
- Arquitectura de conmutación de alta frecuencia con MOSFET de baja resistencia para minimizar pérdidas térmicas.
Gestión Inteligente de Batería
- Curva de carga de tres etapas con ecualización manual o automática para prolongar la vida útil del banco.
- Sensor externo de temperatura que ajusta las tensiones de carga a las condiciones reales del banco.
- Función de desulfatación y compensación de temperatura para baterías de plomo-ácido en uso estacional.
Protecciones y Operación Segura
- Sobrecarga FV, sobretensión de batería, inversión de polaridad, cortocircuito, sobrecorriente y sobretemperatura con rearme automático.
- Desclasificación térmica por encima de 45 °C con ventilador controlado para alargar la vida útil en climas cálidos.
- Detección automática de día y noche con umbral configurable para activar la salida de consumo y las cargas auxiliares.
Aplicaciones Detalladas y Casos de Uso
Sistemas Aislados Residenciales con Baterías de Litio
- Compatible con bancos de baterías LiFePO4 a 12, 24 o 48 V con perfil de carga configurable por el instalador.
- Capacidad de 100 A para alimentar consumos nocturnos típicos de vivienda aislada con inversor de 3 a 8 kW.
- Auto-detección de tensión de batería para evitar errores de configuración y proteger la electrónica del campo FV.
- Sensor de temperatura externa para ajuste automático de las tensiones de carga en baterías de litio con BMS.
Sistemas Híbridos con Generador o Red de Apoyo
- Compatible con inversores híbridos que acepten entrada de banco de baterías a 12, 24, 36 o 48 V.
- Gestión de carga solar como fuente prioritaria con reducción del uso de generador diésel o de la red.
- Conexión en paralelo de hasta 6 unidades para escalar la corriente de carga en sistemas de varios kW.
- Comunicación Modbus para integración con el controlador del inversor y del generador.
Bombeo Solar y Electrificación Rural
- Compatible con bombas de corriente continua y con variadores de frecuencia para bombas AC de hasta varios kW.
- Detección automática de día para activar la bomba solo con irradiancia solar disponible.
- Protecciones de sobrecorriente y cortocircuito que aportan robustez frente a fallos mecánicos de la bomba.
- Corriente de carga de 100 A suficiente para alimentar bombas solares de hasta 4160 Wp en bancos a 48 V.
Telecomunicaciones y Estaciones Remotas
- Adecuado para repetidores de telecomunicaciones, estaciones base, sistemas SCADA y balizas.
- Rango de temperatura de operación de -25 °C a +60 °C válido para casetas exteriores y entornos industriales.
- Comunicación Modbus RTU sobre RS485 para integración con plataformas de gestión remota de flotas.
- Bajo consumo en stand-by que prolonga la autonomía del banco de baterías ante fallos del campo FV.
Caravanas, Embarcaciones y Aplicaciones Móviles
- Adecuado para caravanas, campers, embarcaciones de recreo y vehículos especiales con bancos a 12 o 24 V.
- Bluetooth mediante el accesorio BT-1 para monitorizar la producción y configurar el equipo desde el móvil.
- Compensación de temperatura del banco con sensor externo, esencial en baterías bajo capó o en caseta ventilada.
- Detección automática de día y noche para gobernar las cargas auxiliares y la iluminación interior.
Certificaciones y Cumplimiento Normativo
Estándares de Seguridad y Mercado
- CE - Declaración de conformidad para su comercialización en el Espacio Económico Europeo.
- RoHS - Restricción de sustancias peligrosas en equipos eléctricos y electrónicos.
- EN 62109-1 - Seguridad de convertidores de potencia para sistemas fotovoltaicos.
- EN 61000-6-1 / EN 61000-6-3 - Compatibilidad electromagnética en entornos residenciales e industriales.
Calidad y Cumplimiento del Fabricante
- ISO 9001 - Sistema de gestión de calidad del fabricante.
- ISO 14001 - Sistema de gestión ambiental del fabricante.
- Protocolo Modbus RTU - Estándar abierto de comunicación industrial sobre RS485.
- Bluetooth LE - Aplicación móvil oficial del fabricante para configuración y monitorización.
Componentes Compatibles de la Serie MULTI-SMART MS2
Este regulador pertenece a la serie MULTI-SMART MS2 de Elecsun. A continuación se enumeran los accesorios de comunicación complementarios, disponibles bajo referencia separada, para añadir conectividad inalámbrica y monitorización móvil.
Comunicación
- ACC314 — Módulo Bluetooth BT-1 para controladores MULTI-SMART
Servicio Técnico Profesional Techno Sun
Soporte técnico especializado para instaladores profesionales con asesoramiento en dimensionado del campo FV, selección de banco de baterías, configuración del regulador y resolución de incidencias en campo.
STOCK PERMANENTE
ENVÍO 24-48H
GARANTÍA OFICIAL ELECSUN
Elecsun MS2-MPPT250/100 · Regulador MPPT 100 A
Referencia: CHA0366 · Regulador de Carga MPPT 250 V
Regulador MPPT de alta eficiencia con auto-detección 12/24/36/48 V, conectividad Bluetooth y Modbus, y capacidad de conexión en paralelo, ideal para sistemas aislados, híbridos y de bombeo solar que demandan fiabilidad y máxima captación energética.
