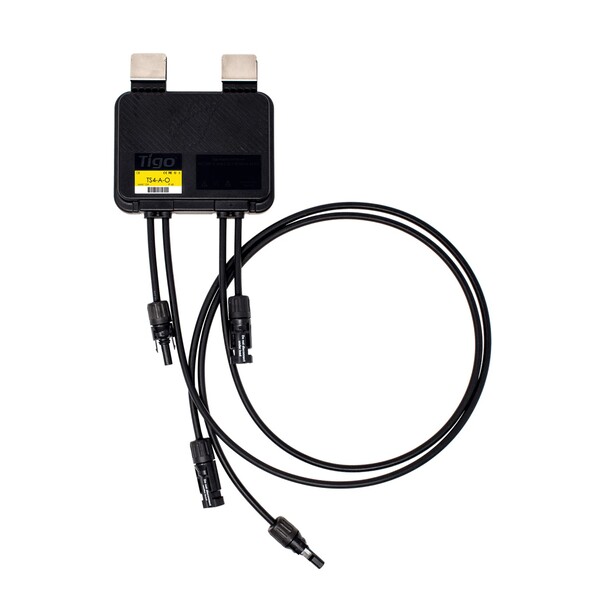

Tigo TS4-A-O 700W - Optimizador
[CHA0400] Tigo TS4-A-O 700W - Optimizador
Optimizador TS4-A-O de 700W de Tigo, incluye optimización, monitoreo y apagado rápido
📕 Descarga de documentación
Nombre mostrado:
[CHA0400] Tigo TS4-A-O 700W - Optimizador
Código HS:
9032890090
Especificaciones Técnicas Detalladas
Valores de la ficha técnica TS4-A-O de Tigo Energy.
| Tensión total máxima de entrada | 80 V, medida como tensión de circuito abierto a la temperatura más baja |
|---|---|
| Rango de tensión | 16 a 80 V |
| Corriente máxima | 15 A |
| Potencia máxima de módulo | 700 W |
| Clasificación de fusible recomendada | 30 A |
| Tipo de comunicación | Inalámbrica |
Datos mecánicos y de conexionado del dispositivo.
| Dimensiones | 138,4 x 139,7 x 22,9 mm |
|---|---|
| Peso | 520 g |
| Longitud del cable de salida | 1,2 m en versión estándar |
| Conectores | MC4 en versión estándar |
| Montaje | Fijación al marco del módulo mediante soportes, o montaje directo en la estructura retirando los soportes |
| Puesta en marcha | Configuración desde dispositivo Android o iOS |
| Código de barras | 8435438810938 |
Entorno de trabajo declarado por el fabricante.
| Rango de temperatura | -40 °C a +70 °C |
|---|---|
| Clasificación al aire libre | IP68 |
| Elevación máxima | 2.000 m |
Variantes del TS4-A-O recogidas en la ficha técnica del fabricante.
| 461-00252-32 | 1.000 V TÜV, cable de 1,2 m, conectores MC4 |
|---|---|
| 461-00261-32 | 1.500 V TÜV, cable de 1,2 m, conectores EVO2 |
Funciones y Criterios de Aplicación
Funciones incluidas
- Optimización para incrementar la generación de energía y aportar flexibilidad al diseño del campo.
- Monitorización para el seguimiento de la producción y la gestión del sistema a nivel de módulo.
- Seguridad mejorada con desconexión a nivel de módulo para el cumplimiento de la desconexión rápida NEC 690.12.
- Tecnología UHD-Core con rango ampliado de especificaciones frente a generaciones anteriores.
Criterios de dimensionado
- Módulos de hasta 700 W y 80 V de tensión de circuito abierto a la temperatura mínima del emplazamiento.
- Corriente de trabajo limitada a 15 A por unidad.
- Fusible recomendado de 30 A en la protección de string.
- Altitud de instalación hasta 2.000 m.
Sistema de comunicación y seguridad
- La comunicación con el sistema es inalámbrica, sin cableado adicional de datos en el campo.
- La función de desconexión rápida se habilita con el Cloud Connect Advanced y el Tigo Access Point.
- La instalación mantiene el conexionado en serie original del string mediante conectores MC4.
- La puesta en marcha y el mapeo de los dispositivos se realizan con la aplicación móvil del fabricante.
Aplicaciones Detalladas y Casos de Uso
Mejora de instalaciones existentes
- Actualización de sistemas fotovoltaicos de bajo rendimiento incorporando optimización por módulo.
- Instalaciones con sombras parciales, suciedad desigual o módulos de distinta antigüedad.
- Campos donde interesa aislar el efecto de un módulo con menor producción sobre el resto del string.
Instalaciones nuevas con funciones inteligentes
- Cubiertas con orientaciones o inclinaciones múltiples dentro del mismo string.
- Proyectos que exigen monitorización a nivel de módulo para el mantenimiento predictivo.
- Instalaciones sujetas a requisitos de desconexión rápida a nivel de módulo.
Explotación y mantenimiento
- Localización rápida de módulos con producción anómala mediante la monitorización individual.
- Intervenciones de mantenimiento con desactivación selectiva de módulos.
- Gestión de plantas distribuidas con seguimiento remoto de cada módulo.
Servicio Técnico Profesional Techno Sun
Asesoramiento en el diseño de campos con dispositivos MLPE, en la configuración de la desconexión rápida y en la puesta en marcha, con soporte para instaladores profesionales.
Tigo TS4-A-O 700 W
Referencia: CHA0400 | Optimizador de módulo fotovoltaico
Optimización, monitorización y desconexión rápida a nivel de módulo para instalaciones nuevas y para la mejora de campos ya existentes.
