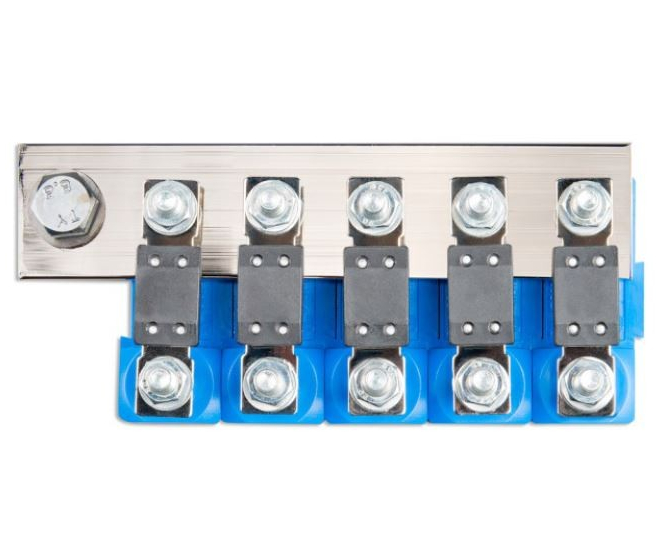

Busbar to connect 5 CIP100200100 - VICTRON ENERGY
[CIP100400060] Busbar to connect 5 CIP100200100 - VICTRON ENERGY
Accesorio Victron Energy Busbar to connect 5 CIP100200100
Especificaciones: 0,17 kg
Referencia: CIP100400060
📕 Descarga de documentación
Nombre mostrado:
[CIP100400060] Busbar to connect 5 CIP100200100 - VICTRON ENERGY
Código HS:
74091900
Especificaciones Técnicas Detalladas
- Corriente de entrada máxima: 500 A
- Conexión de entrada: 1 × M10
- Número de posiciones: 5
- Material conductor: Cobre
- Sección de la pletina: Cobre 40 × 5 mm
- Longitud: 180 mm
- Paso entre posiciones: 30 mm
- Peso: 0,17 kg
- Portafusibles compatibles: Cinco unidades CIP100200100 (portafusible modular para MEGA-fuse)
- Fusibles compatibles: Gama Victron MEGA-fuse 80 V
- Sistema de apilado: Encaje tipo cola de milano entre portafusibles
Datos de Rendimiento y Distribución de Corriente
Capacidad de Conducción
- Corriente de entrada de hasta 500 A en una sola conexión M10
- Pletina de cobre macizo de 40 × 5 mm para baja caída de tensión
- Cinco salidas alineadas para protección individual de circuitos
Montaje Modular
- Une cinco portafusibles modulares CIP100200100
- Encaje cola de milano para un conjunto rígido y ordenado
- Diseño compacto de 180 mm para cuadros de distribución DC
Aplicaciones Detalladas y Casos de Uso
Distribución de Corriente Continua
- Reparto de un bus de batería hacia cinco circuitos protegidos individualmente
- Sistemas de almacenamiento y distribución DC en instalaciones solares aisladas
- Conexión centralizada con una única entrada M10 de alta corriente
Instalaciones Náuticas y de Vehículos
- Protección de circuitos de alta corriente en embarcaciones y autocaravanas
- Conjunto modular ordenado que optimiza el espacio en cuadros DC
- Conducción robusta en cobre para entornos con vibraciones
Sistemas con Inversores/Cargadores
- Protección de líneas de corriente continua hacia inversores Multi y Quattro
- Centralización de la protección por fusibles en un único conjunto
- Compatibilidad con la gama de fusibles MEGA-fuse de Victron Energy
Certificaciones y Cumplimiento Normativo Completo
Calidad y Conformidad
- Declaración de Conformidad CE - Componente de la gama MEGA-fuse de Victron Energy
- ISO 9001 - Sistema de gestión de calidad certificado del fabricante
Componentes Compatibles de la Serie MEGA-fuse
Este producto pertenece a la serie MEGA-fuse de Victron Energy. A continuación se enumeran los componentes complementarios disponibles bajo referencia separada para configurar la solución completa según las necesidades de la instalación.
Fusibles
- CIP138100020 — MEGA-fuse 100 A / 80 V (paquete de 5 unidades)
- CIP138300020 — MEGA-fuse 300 A / 80 V (paquete de 5 unidades)
Servicio Técnico Profesional Techno Sun
Soporte técnico especializado para instaladores profesionales con asesoramiento en dimensionado, puesta en marcha y resolución de incidencias técnicas.
Victron Energy Pletina de 5 Posiciones para MEGA-fuse
Referencia: CIP100400060 | Barra colectora de alta corriente
La solución definitiva para la distribución de corriente continua protegida en aplicaciones que demandan máxima fiabilidad y eficiencia energética.
