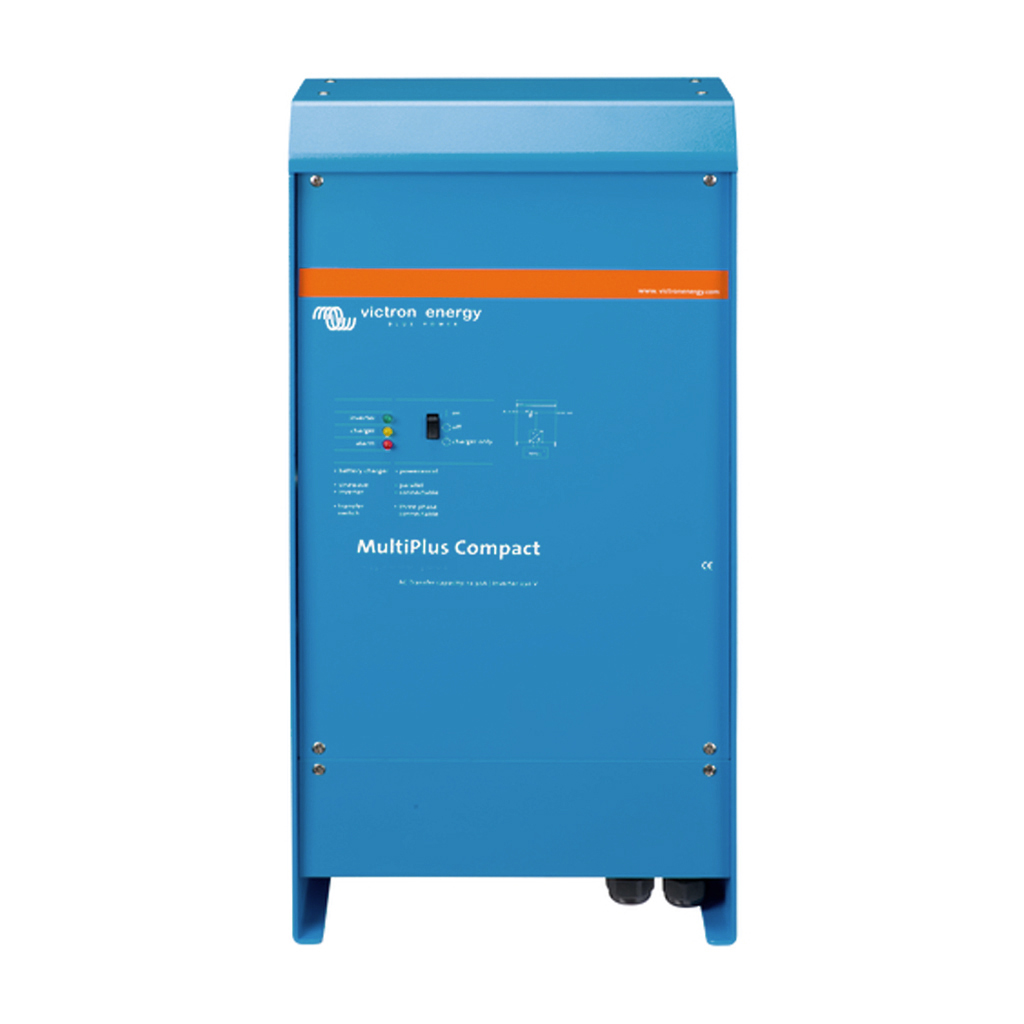

Inversor/cargador Victron MultiPlus Compact 24/2000/50-30 VE.Bus
Potencia: 2000 VA (1600 W continuos a 25 °C) | Tensión batería: 24 V DC | Salida: 230 V AC senoidal pura
Cargador: 50 A | Entrada AC: 30 A con transferencia <20 ms
PowerAssist + VE.Bus para conexión en paralelo y trifásico
📕 Descarga de documentación
Nombre mostrado:
[CMP242200000] MultiPlus Compact 24/2000/50-30 230V VE.Bus - VICTRON ENERGY
Código HS:
85044085
Especificaciones Técnicas Detalladas
- Tensión nominal de la batería: 24 VCC
- Rango de tensión de entrada CC: 19 - 33 VCC
- Tensión de salida: 230 VAC ± 2 %
- Frecuencia de salida: 50 Hz ± 0,1 % (ajustable a 60 Hz)
- Potencia continua a 25 °C: 2000 VA / 1600 W
- Potencia continua a 40 °C: 1400 W
- Potencia continua a 65 °C: 1000 W
- Pico de potencia: 4000 W
- Eficacia máxima: 93 / 94 %
- Consumo en vacío: 9 / 11 W
- Consumo en vacío (modo ahorro): 7 / 9 W
- Consumo en vacío (modo búsqueda): 3 / 4 W
- Forma de onda: Senoidal pura
- Rango de tensión de entrada CA: 187 - 265 VAC
- Frecuencia de entrada: 45 - 65 Hz
- Factor de potencia: 1
- Corriente de carga de batería auxiliar: 80 / 50 A
- Corriente de carga de batería de arranque: 4 A
- Tensión de carga de absorción: 28,8 VCC
- Tensión de carga de flotación: 27,6 VCC
- Modo de almacenamiento: 26,4 VCC
- Sensor de temperatura de batería: Incluido
- Compatibilidad de baterías: Litio-Ion, AGM, Gel y plomo-ácido
- Conmutador de transferencia: 30 A (< 20 ms)
- Relé programable: Sí (230 V / 4 A)
- Puerto de comunicación VE.Bus: Paralelo, trifásico y control remoto
- Encendido/apagado remoto: Sí
- Rango de temperatura de trabajo: -40 a +65 °C (refrigeración por ventilador)
- Humedad (sin condensación): máx. 95 %
- Grado de protección: IP20
- Material y color: Aluminio, azul RAL 5012
- Conexión de batería: Pernos M8
- Conexión CA 230 V: Abrazadera de resorte
- Peso: 12 kg
- Dimensiones (al x an x p): 362 x 258 x 218 mm
Datos de Rendimiento y Gestión Energética
Función No-Break (Sin Interrupción)
- Conmutación a batería en menos de 20 milisegundos ante apagón o desconexión de red.
- Mantiene el funcionamiento de equipos electrónicos y ordenadores sin interrupción.
PowerControl y PowerAssist
- PowerControl limita la corriente máxima tomada del generador o del pantalán.
- PowerAssist complementa picos de potencia con energía de la batería para no sobrecargar la fuente.
Escalabilidad VE.Bus
- Hasta 6 unidades en paralelo para incrementar la potencia de salida.
- Configuración trifásica con tres unidades del mismo modelo.
Aplicaciones Detalladas y Casos de Uso
Instalaciones Autónomas y Off-Grid
- Suministro de corriente alterna estable a viviendas y refugios desconectados de la red eléctrica.
- Gestión combinada de batería, generador y campo fotovoltaico en un único equipo.
Aplicaciones Marinas y Móviles
- Embarcaciones, autocaravanas y vehículos de carretera con homologación ECE R10-4.
- Aprovechamiento óptimo de la toma de puerto o del generador mediante PowerAssist.
Sistemas de Autoconsumo y Respaldo
- Integración con cargadores solares MPPT mediante Asistentes de configuración.
- Monitorización y configuración remota a través del portal VRM con dispositivos Cerbo GX o Ekrano GX.
Certificaciones y Cumplimiento Normativo Completo
Estándares de Seguridad
- EN-IEC 60335-1 - Seguridad de aparatos electrodomésticos y análogos
- EN-IEC 60335-2-29 - Requisitos particulares para cargadores de batería
- IEC 62109-1 - Seguridad de convertidores de potencia en sistemas fotovoltaicos
Compatibilidad Electromagnética y Vehículos
- EN 55014-1 / EN 55014-2 - Emisiones e inmunidad electromagnética
- EN-IEC 61000-3-2 / 61000-3-3 - Limitación de armónicos y fluctuaciones de tensión
- ECE R10-4 - Homologación de compatibilidad electromagnética para vehículos de carretera
Componentes Compatibles de la Serie MultiPlus
Este producto pertenece a la familia MultiPlus de Victron Energy. A continuación se enumeran modelos complementarios disponibles bajo referencia separada para configurar la solución según las necesidades de tensión y potencia de cada instalación.
Inversor de Red
- PMP121500000 — Multi 12/500/20-16 230V
Inversor Híbrido
- PMP482305012 — MultiPlus-II 48/3000/35-32 230V
Servicio Técnico Profesional Techno Sun
Soporte técnico especializado para instaladores profesionales con asesoramiento en dimensionado, puesta en marcha y resolución de incidencias técnicas.
Victron MultiPlus Compact 24/2000/50-30 230V VE.Bus
Referencia: CMP242200000 | Inversor/Cargador
La solución definitiva para la conversión y gestión de energía en sistemas aislados de 24 VCC que demandan máxima fiabilidad y eficiencia energética.
