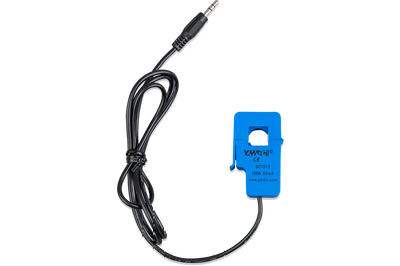

Current Transformer 100A:50mA for MultiPlus-II (1m) - VICTRON ENERGY
[CTR110000500] Current Transformer 100A:50mA for MultiPlus-II (1m) - VICTRON ENERGY
Accesorios Victron Energy Current Transformer 100A:50mA for MultiPlus-II (1m) | Peso: 0,07 kg
📕 Descarga de documentación
Nombre mostrado:
[CTR110000500] Current Transformer 100A:50mA for MultiPlus-II (1m) - VICTRON ENERGY
Código HS:
90303370
Especificaciones Técnicas Detalladas
| Datos del transformador | |
|---|---|
| Relación de transformación | 100 A : 50 mA |
| Longitud del cable de esta referencia | 1 metro |
| Tipo de terminación | conector jack, serie CTR11xxxxxx |
| Longitudes disponibles en la serie de 100 A:50 mA | 1, 5 y 20 metros |
| Variante con terminación en hilo libre | serie CTR12xxxxxx |
| Variante de mayor calibre | transformador de 400 A:50 mA con terminación en hilo libre y cable de 10 metros |
| Montaje | sobre el conductor de fase del punto de conexión a red o al generador |
| Compatibilidad y función | |
|---|---|
| Equipos compatibles | MultiPlus-II y MultiGrid-II de Victron Energy |
| Función habilitada: PowerControl | limita la corriente tomada de la red o del generador para no superar el calibre disponible |
| Función habilitada: PowerAssist | aporta potencia desde la batería cuando la demanda supera el límite de entrada |
| Función habilitada: optimización del autoconsumo | detección externa de corriente en el punto de conexión |
| Naturaleza del accesorio | sensor de medida pasivo; no interviene en el circuito de potencia del inversor |
| Datos físicos y logísticos | |
|---|---|
| Peso | 0,07 kg |
| Dimensiones de embalaje (al x an x p) | 7,5 x 6,5 x 5 cm |
| Referencia Victron | CTR110000500 |
| Código EAN | 8719076044529 |
| Marca | Victron Energy |
| Familia | Medidores y sensores |
Funciones de Gestión de Potencia Habilitadas
PowerControl
- Limita la corriente que el MultiPlus-II toma de la red o del generador.
- Evita sobrecargar una acometida de calibre reducido o un grupo electrógeno pequeño.
- Especialmente útil en tomas de puerto deportivo y en áreas de autocaravanas con limitación de corriente.
PowerAssist
- Cuando la demanda instantánea supera el límite de entrada fijado, el inversor aporta la diferencia desde la batería.
- Permite usar cargas de pico elevado sin dimensionar al alza la acometida o el generador.
- El aporte cesa automáticamente al bajar la demanda por debajo del límite.
Optimización del autoconsumo
- La medida externa informa al equipo de la corriente real en el punto de conexión.
- Sirve de referencia para ajustar el intercambio con la red en instalaciones de almacenamiento.
- Es el accesorio indicado cuando el punto de medida queda fuera del inversor.
Criterios de elección de la referencia
- Relación 100 A:50 mA para acometidas dentro de ese margen de corriente; existe la variante de 400 A:50 mA para calibres mayores.
- Conector jack (serie CTR11xxxxxx) o terminación en hilo libre (serie CTR12xxxxxx) según la entrada del equipo.
- Longitud de 1 metro en esta referencia; la serie ofrece también 5 y 20 metros para cuadros alejados del inversor.
Aplicaciones Detalladas y Casos de Uso
Autoconsumo residencial con almacenamiento
- Instalaciones con MultiPlus-II donde el punto de medida está en el cuadro general.
- Sistemas de almacenamiento que ajustan el intercambio con la red según la corriente medida.
- Viviendas con potencia contratada ajustada, donde conviene limitar la corriente de entrada.
Instalaciones con grupo electrógeno
- Limitación de la corriente tomada del generador mediante PowerControl.
- Aporte desde batería con PowerAssist para arranques de motores y cargas de pico.
- Grupos electrógenos de potencia reducida que atienden picos puntuales.
Aplicaciones náuticas y de vehículo
- Tomas de puerto deportivo con limitación de corriente por pantalán.
- Autocaravanas y vehículos vivienda conectados a tomas de camping de calibre reducido.
- Instalaciones donde el consumo de a bordo supera puntualmente la corriente disponible.
Cuadros y salas técnicas
- Instalación del transformador sobre el conductor de fase del punto de conexión.
- Elección de la longitud de cable en función de la distancia entre el cuadro y el inversor.
- Referencias de 5 y 20 metros disponibles cuando 1 metro resulta insuficiente.
Certificaciones y Cumplimiento Normativo
Declaración de conformidad
- Declaración de conformidad CE - documento de conformidad de paneles remotos y accesorios de Victron Energy, adjunto a esta ficha.
Calidad de fabricación
- ISO 9001 - sistema de gestión de la calidad de Victron Energy B.V. certificado, documento adjunto a esta ficha.
- Garantía Victron - cobertura oficial del fabricante gestionada por Techno Sun como distribuidor autorizado.
Servicio Técnico Profesional Techno Sun
Soporte técnico especializado para instaladores profesionales con asesoramiento en dimensionado, puesta en marcha y resolución de incidencias técnicas.
STOCK PERMANENTE
ENVÍO 24-48H
DISTRIBUIDOR OFICIAL VICTRON ENERGY
Transformador de corriente Victron 100 A:50 mA
Referencia: CTR110000500 | Sensor de corriente para MultiPlus-II
El sensor externo que da al MultiPlus-II la lectura de corriente necesaria para gobernar PowerControl y PowerAssist.
GARANTÍA OFICIAL VICTRON ENERGY
DISTRIBUIDOR AUTORIZADO
