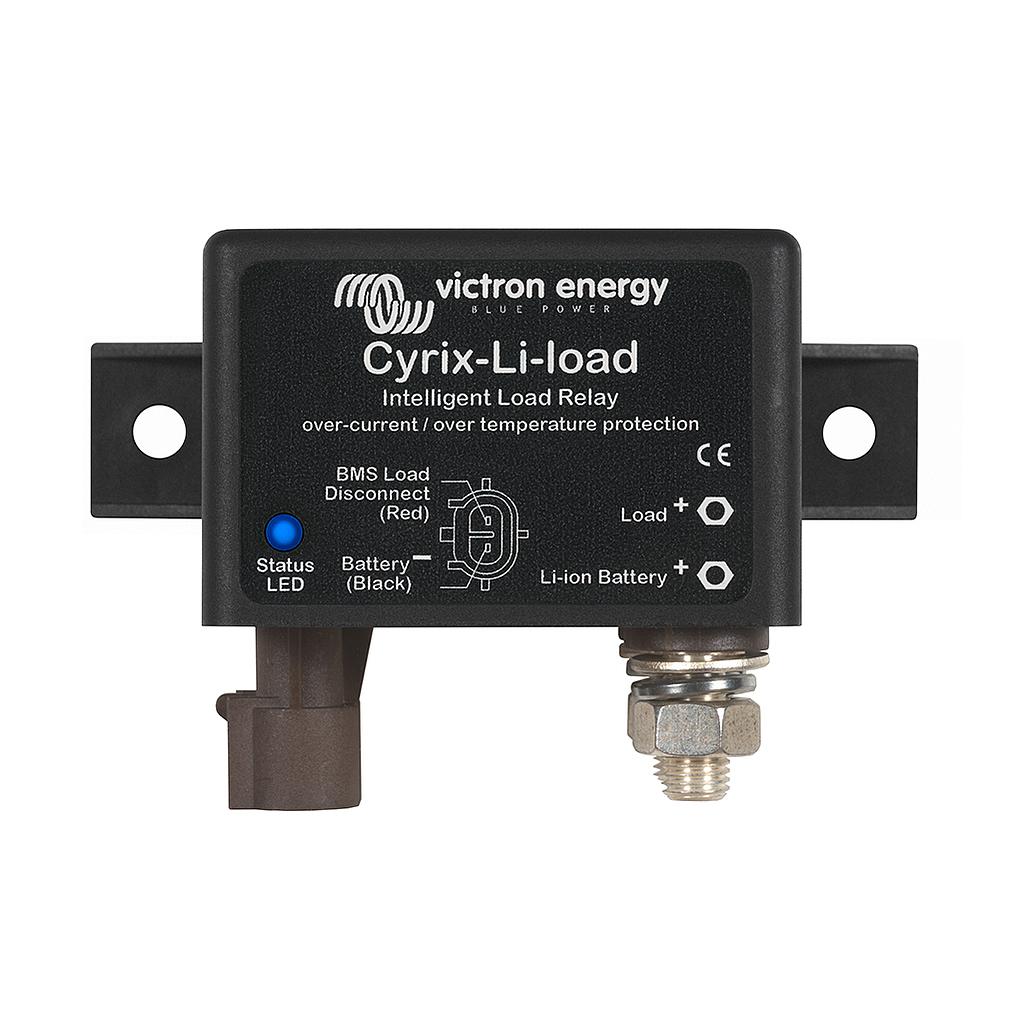

Accesorio Victron Energy Cyrix-Li-load 12/24V-120A intelligent load relay
Especificaciones: 24 V | 120 A | 0,14 kg
Referencia: CYR010120450
📕 Descarga de documentación
Nombre mostrado:
[CYR010120450] Cyrix-Li-load 12/24V-120A intelligent load relay - VICTRON ENERGY
Código HS:
85364190
Especificaciones Técnicas Detalladas
- Corriente continua y capacidad de corte a 12 V o 24 V: 120 A
- Capacidad de corte a 48 V: 40 A
- Consumo eléctrico cuando está abierto: menor de 4 mA
- Entrada de control: Se activa con entrada alta (aproximadamente tensión de batería); se desactiva con entrada flotante o baja
- Supresor de tensión: Supresor de tensión transitoria incorporado
- Tensión de conexión (sistema 12 V): 13,4 V a 13,7 V durante 120 s; 13,7 V a 13,9 V durante 30 s; superior a 13,9 V durante 4 s
- Tensión de conexión (sistema 24 V): 26,8 V a 27,4 V durante 120 s; 27,4 V a 27,8 V durante 30 s; superior a 27,8 V durante 4 s
- Tensión de desconexión (sistema 12 V): 11,5 V a 11,0 V durante 10 s; inferior a 10,5 V de forma inmediata
- Reactivación automática: Tras intentar reactivarse 3 veces, permanece desactivado hasta que la tensión supera 13 V (26 V) durante al menos 30 segundos
- Tipo de protección: IP54
- Peso: 0,11 kg
- Dimensiones (alto x ancho x profundo): 46 x 46 x 80 mm
Datos de Rendimiento y Funcionamiento
Protección de la Batería de Litio
- Desconecta las cargas de continua ante una subtensión inminente en las celdas LiFePO4
- Segunda línea de protección gobernada por el BMS del VE.Bus de Victron
- Consumo en reposo inferior a 4 mA cuando el relé está abierto
Lógica de Reconexión
- Se reactiva pasados 30 segundos si la tensión de batería se recupera
- Tras 3 reintentos, espera a que la tensión supere 13 V (26 V) durante 30 segundos
- Umbrales de conexión y desconexión escalonados según el nivel de tensión
Aplicaciones Detalladas y Casos de Uso
Sistemas de Litio con BMS VE.Bus
- Desconexión de cargas de continua que no pueden controlarse directamente desde el BMS del VE.Bus
- Prevención de la descarga profunda en bancos de baterías LiFePO4 de Victron
Instalaciones Móviles y Náuticas
- Protección de cargas en autocaravanas, embarcaciones y vehículos con sistemas de litio de 12 V o 24 V
- Diseño compacto con grado de protección IP54 frente a polvo y salpicaduras
Instalaciones de Energía Solar Aislada
- Gestión de la desconexión de consumos en sistemas aislados con almacenamiento de litio
- Integración con inversores-cargadores MultiPlus que incorporan BMS VE.Bus
Certificaciones y Cumplimiento Normativo Completo
Marcado y Calidad
- Marcado CE - Conformidad con la legislación europea aplicable
- ISO 9001 - Fabricación bajo sistema de gestión de calidad certificado
Protección Ambiental
- Grado de protección IP54 - Protección frente a polvo y salpicaduras de agua
Servicio Técnico Profesional Techno Sun
Soporte técnico especializado para instaladores profesionales con asesoramiento en dimensionado, puesta en marcha y resolución de incidencias técnicas.
Cyrix-Li-load 12/24V-120A
Referencia: CYR010120450 | Relé de Carga Inteligente Victron Energy
La solución definitiva para la desconexión segura de cargas y la protección frente a la descarga profunda de baterías de litio en aplicaciones que demandan máxima fiabilidad y eficiencia energética.
