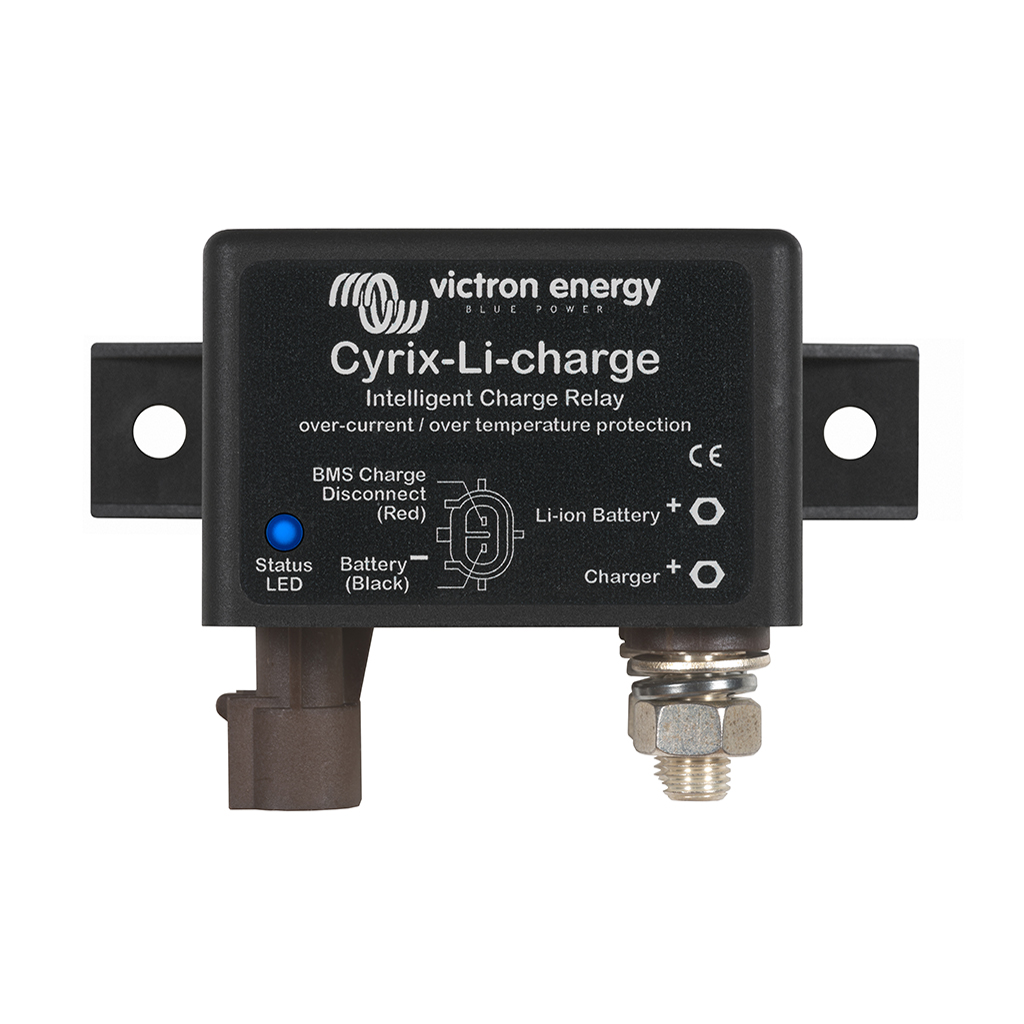

Accesorio Victron Energy Cyrix-Li-charge 12/24V-230A intelligent charge relay
Especificaciones: 24 V | 230 A | 0,36 kg
Referencia: CYR010230430
📕 Descarga de documentación
Nombre mostrado:
[CYR010230430] Cyrix-Li-charge 12/24V-230A intelligent charge relay - VICTRON ENERGY
Código HS:
85364190
Especificaciones Técnicas Detalladas
- Corriente continua y capacidad de corte a 12 V o 24 V: 230 A
- Capacidad de corte a 48 V: 80 A
- Consumo eléctrico cuando está abierto: menor de 4 mA
- LED indicador de estado: Sí
- Cable de control: Incluido (longitud 1 metro)
- Entrada de control: Se activa con entrada alta (aproximadamente tensión de batería); se desactiva con entrada flotante o baja
- Supresor de tensión: Supresor de tensión transitoria incorporado
- Tensión de conexión (sistema 12 V): 13,4 V a 13,7 V durante 120 s; 13,7 V a 13,9 V durante 30 s; superior a 13,9 V durante 4 s
- Tensión de conexión (sistema 24 V): 26,8 V a 27,4 V durante 120 s; 27,4 V a 27,8 V durante 30 s; superior a 27,8 V durante 4 s
- Conexión del cargador: Conecta el cargador pasados 3 segundos cuando la salida de desconexión del BMS es alta y la tensión del cargador alcanza 13,0 V (26,0 V) o más
- Desconexión: Inmediata cuando la entrada de control pasa a flotante, indicando sobretensión o sobretemperatura de las celdas
- Comprobación periódica: Se desactiva transcurrida 1 hora para comprobar si el cargador sigue habilitado
- Tipo de protección: IP54
- Peso: 0,27 kg
- Dimensiones (alto x ancho x profundo): 65 x 100 x 50 mm
Datos de Rendimiento y Funcionamiento
Protección de la Batería de Litio
- Desconecta la corriente de carga ante sobretensión o sobretemperatura inminente en las celdas LiFePO4
- Segunda línea de protección gobernada por el BMS del VE.Bus de Victron
- Consumo en reposo inferior a 4 mA cuando el relé está abierto
Señalización y Control
- LED indicador de estado para activación, conexión, desconexión y alarma
- Cable de control de 1 metro incluido para el enlace con el BMS
- Reconexión del cargador con demora de 3 segundos tras restablecerse las condiciones
Aplicaciones Detalladas y Casos de Uso
Sistemas de Litio con BMS VE.Bus
- Conexión y desconexión de cargadores que no pueden controlarse directamente desde el BMS del VE.Bus
- Protección frente a sobretensión y sobretemperatura de las celdas LiFePO4 durante la carga
Instalaciones Móviles y Náuticas
- Control de la carga en autocaravanas, embarcaciones y vehículos con sistemas de litio de 12 V o 24 V
- Diseño robusto con grado de protección IP54 frente a polvo y salpicaduras
Instalaciones de Energía Solar Aislada
- Gestión de la corriente de carga en sistemas aislados con almacenamiento de litio
- Integración con inversores-cargadores MultiPlus que incorporan BMS VE.Bus
Certificaciones y Cumplimiento Normativo Completo
Marcado y Calidad
- Marcado CE - Conformidad con la legislación europea aplicable
- ISO 9001 - Fabricación bajo sistema de gestión de calidad certificado
Protección Ambiental
- Grado de protección IP54 - Protección frente a polvo y salpicaduras de agua
Servicio Técnico Profesional Techno Sun
Soporte técnico especializado para instaladores profesionales con asesoramiento en dimensionado, puesta en marcha y resolución de incidencias técnicas.
Cyrix-Li-charge 12/24V-230A
Referencia: CYR010230430 | Relé de Carga Inteligente Victron Energy
La solución definitiva para la conmutación segura de cargadores y la protección de baterías de litio frente a sobretensión en aplicaciones que demandan máxima fiabilidad y eficiencia energética.
