Cyrix-Li-load 24/48V-120A intelligent load relay - VICTRON ENERGY
[CYR020120450] Cyrix-Li-load 24/48V-120A intelligent load relay - VICTRON ENERGY

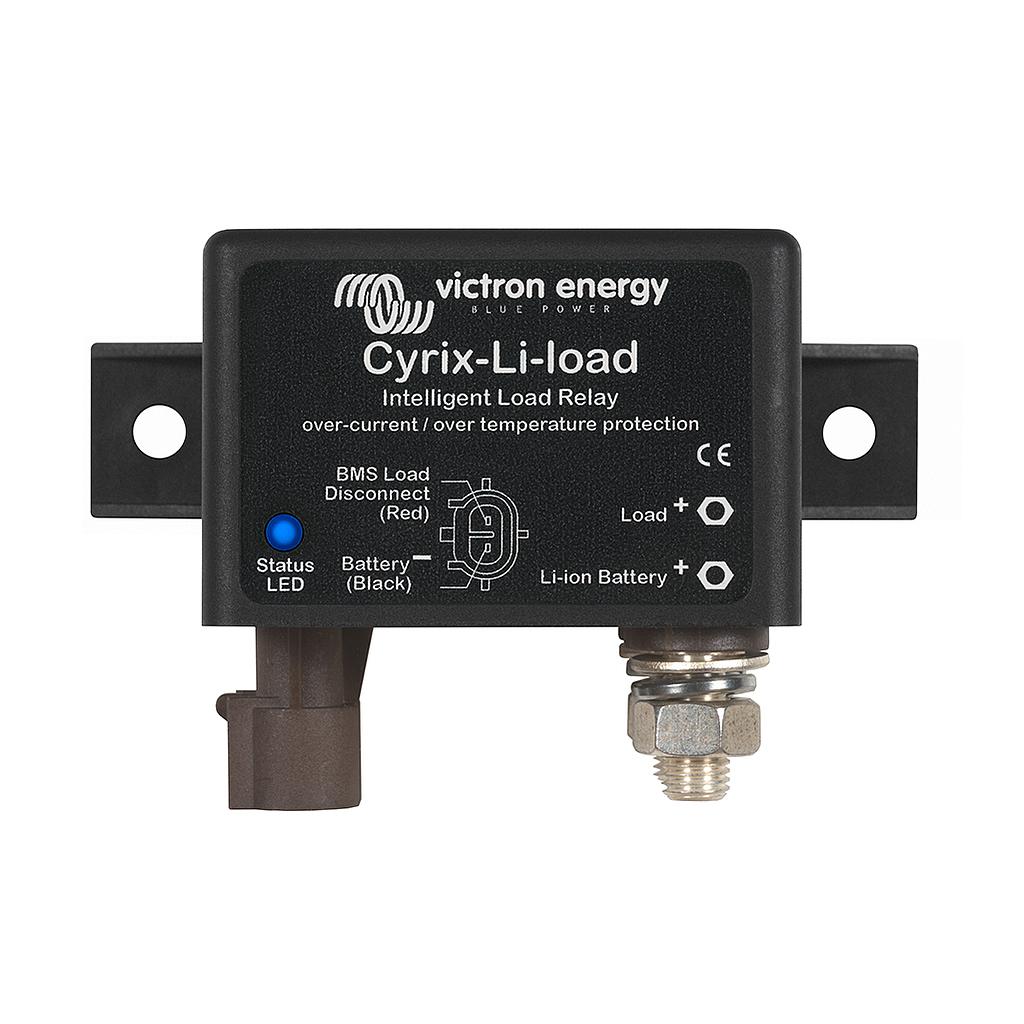

Accesorio Victron Energy Cyrix-Li-load 24/48V-120A intelligent load relay
Especificaciones: 48 V | 120 A | 0,14 kg
Referencia: CYR020120450
📕 Descarga de documentación
Nombre mostrado:
[CYR020120450] Cyrix-Li-load 24/48V-120A intelligent load relay - VICTRON ENERGY
Código HS:
85364190
Especificaciones Técnicas Detalladas
- Corriente continua y capacidad de corte a 24 V: 120 A
- Capacidad de corte a 48 V: 40 A
- Tensiones de sistema soportadas: 24 V y 48 V
- Entrada de control: Se activa con entrada alta (aprox. tensión de batería); se desactiva con entrada flotante o baja
- Consumo eléctrico con relé abierto: Inferior a 4 mA
- Tensión de reactivación: Por encima de 13 V (26 V o 52 V) durante al menos 30 segundos
- Desconexión de cargas: Inmediata cuando la entrada de control pasa a flotante (subtensión inminente de celdas)
- Retardo de reactivación: 30 segundos tras recuperarse la tensión de la batería
- Intentos de reconexión: 3 intentos; tras ellos permanece desactivado hasta que la batería se recargue
- Control: Salida del BMS del VE.Bus
- Grado de protección: IP54
- Peso: 0,11 kg (0,24 lbs)
- Dimensiones (al x an x p): 46 x 46 x 80 mm
- Supresor de tensión transitoria: Incorporado, limita el pico de tensión ante desactivación brusca
Datos de Rendimiento y Lógica de Conmutación
Lógica de desconexión de cargas
- Desconecta cuando la entrada de control pasa a flotante
- Protege frente a la subtensión inminente de las celdas LiFePO4
- Gobernado por la salida del BMS del VE.Bus
Secuencia de reactivación
- Reactivación 30 segundos tras recuperarse la tensión de la batería
- Hasta 3 intentos automáticos de reconexión
- Tras 3 intentos, espera a que la batería supere 13 V (26 V o 52 V) durante 30 s
Aplicaciones Detalladas y Casos de Uso
Sistemas de litio gestionados por BMS VE.Bus
- Desconexión automática de cargas DC no controlables directamente por el BMS del VE.Bus
- Protección de baterías LiFePO4 frente a la subtensión de celdas
- Instalaciones de 24 V y 48 V con consumos de continua
Instalaciones móviles y estacionarias
- Vehículos, embarcaciones y autocaravanas con almacenamiento de litio
- Sistemas de respaldo y autoconsumo con baterías LiFePO4 de Victron
- Aplicaciones que requieren proteger las cargas de la descarga profunda
Certificaciones y Cumplimiento Normativo
Calidad y Fabricación
- ISO 9001 - Sistema de gestión de calidad Victron Energy
- Grado de protección IP54 - Resistencia a polvo y salpicaduras de agua
Servicio Técnico Profesional Techno Sun
Soporte técnico especializado para instaladores profesionales con asesoramiento en dimensionado, puesta en marcha y resolución de incidencias técnicas.
Cyrix-Li-load 24/48V-120A
Referencia: CYR020120450 | Relé de cargas inteligente para litio
La solución definitiva para la desconexión segura de cargas en bancos de litio LiFePO4 gestionados por el BMS del VE.Bus, garantizando máxima fiabilidad y protección.
