ELECSUN | Conector FV hembra | 6mm | 1500V | Tipo MC4-EVO2 | 1 unidad
[ELE0004] ELECSUN | Conector FV hembra | 6mm | 1500V | Tipo MC4-EVO2 | 1 unidad

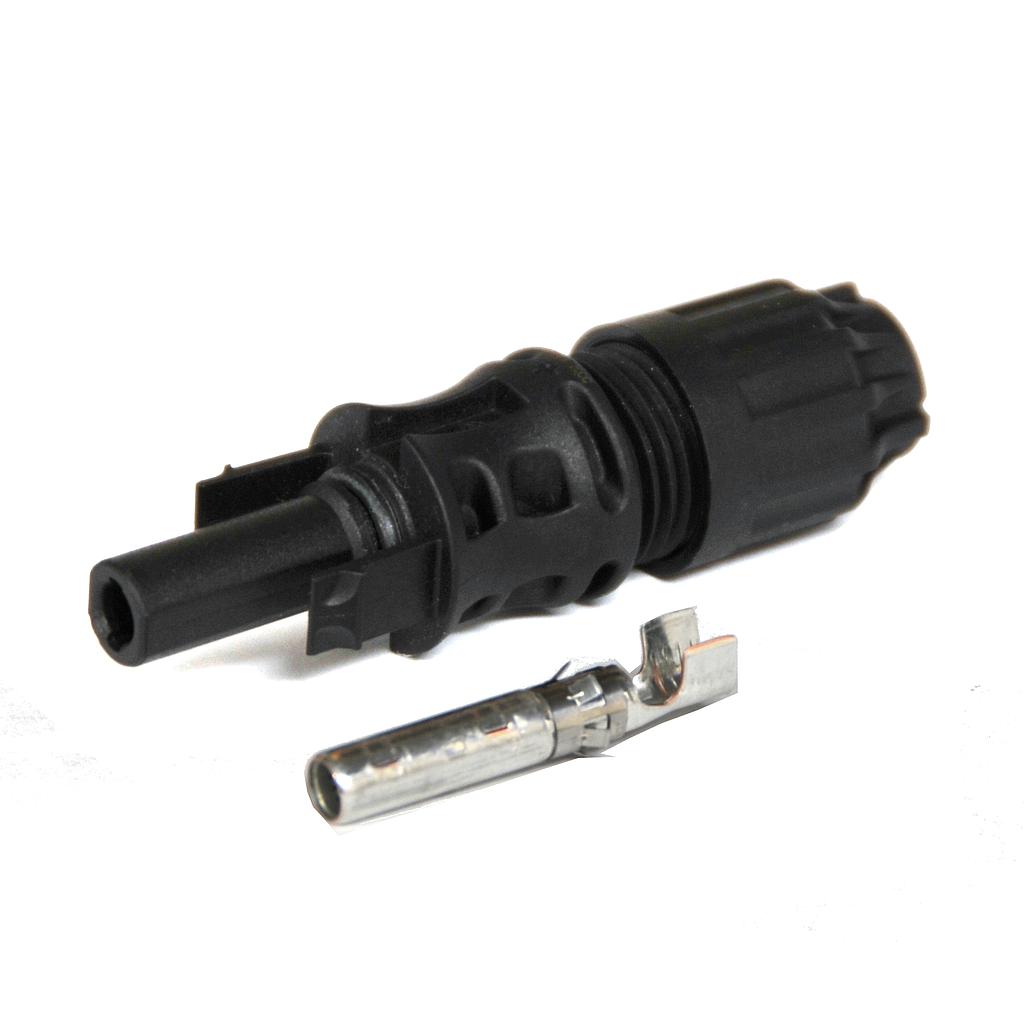

Conector hembra Elecsun MC4-Evo 2 (6 mm²)
Tensión máxima: 1500 V CC | Rango temperatura: -40 °C a +85 °C | Grado protección: IP65/IP68
Certificación: IEC, UL, JET, cTÜVus | Resistencia de contacto: <0,2 mΩ
Nombre mostrado:
[ELE0004] ELECSUN | Conector FV hembra | 6mm | 1500V | Tipo MC4-EVO2 | 1 unidad
Especificaciones Técnicas Detalladas
| Parámetro | Valor |
|---|---|
| Sistema de conector | Diámetro de contacto de 4 mm |
| Tensión asignada (IEC / JET) | 1500 V CC |
| Tensión asignada (UL) | 1500 V CC, acceso sin restricción |
| Rango de temperatura ambiente | -40 a +85 °C (IEC / UL) |
| Temperatura límite superior | 115 °C (IEC) |
| Temperatura de transporte y almacenamiento | -30 a +60 °C |
| Humedad relativa de transporte y almacenamiento | Menor del 70 % |
| Altitud máxima de operación | 5000 m sobre el nivel del mar |
| Nivel de temperatura según IEC TS 63126 | Nivel 2 |
| Parámetro | Valor |
|---|---|
| Resistencia de contacto del conector | Menor de 0,2 mΩ |
| Categoría de sobretensión y grado de contaminación | CAT III / 3 |
| Clase de seguridad (IEC) | Clase II |
| Grado de protección acoplado | IP65 / IP68 (1 m, 1 hora) |
| Grado de protección desacoplado | IP2X |
| Sistema de bloqueo | Por enclavamiento mecánico |
| Tipo de terminación | Crimpado |
| Advertencia de operación | No desconectar bajo carga |
| Parámetro | Valor |
|---|---|
| Material de contacto | Cobre estañado |
| Material aislante | Poliamida (PA) |
| Clase de reacción al fuego | UL94-V0 |
| Resistencia al amoniaco | Certificada según 2 PfG 1911/03.2011 |
| Formato de suministro | Unidad individual, parte aislante incluida |
Corriente admisible del sistema de conector en función de la sección del conductor, según los ensayos de las normas IEC 62852 y UL 6703.
| Sección del conductor | Tensión asignada | Corriente IEC 62852 | Corriente UL 6703 |
|---|---|---|---|
| 2,5 mm² (14 AWG) | 1500 V CC | 39 A | 30 A |
| 4 mm² (12 AWG) | 1500 V CC | 45 A | 35 A |
| 6 mm² (10 AWG) | 1500 V CC | 53 A | 50 A |
| 10 mm² (8 AWG) | 1500 V CC | 69 A | 70 A |
Diámetro exterior de cable admitido por cada variante del cuerpo aislante para la sección de 6 mm², y ancho de la apertura de crimpado del contacto.
| Variante de cuerpo | Diámetro exterior de cable | Ancho de apertura de crimpado |
|---|---|---|
| Variante I | 4,7 a 6,4 mm | 5,8 mm |
| Variante X | 6,1 a 7,3 mm | 5,8 mm |
| Variante II | 6,4 a 8,4 mm | 5,8 mm |
Criterios de Selección e Instalación
Selección del cuerpo aislante
- El diámetro exterior del cable determina la variante de prensaestopas necesaria
- Un cuerpo de rango inferior al del cable compromete la estanqueidad de la unión
- Para 6 mm² el ancho de apertura de crimpado del contacto es de 5,8 mm
Buenas prácticas de montaje
- Terminación por crimpado con la herramienta correspondiente al contacto
- Comprobar el enclavamiento mecánico tras el acoplamiento de cada pareja
- No desconectar la unión bajo carga: abrir previamente el seccionador de continua
- Emplear tapones de sellado en los conectores que queden sin acoplar
Comportamiento en servicio
- Resistencia de contacto inferior a 0,2 mΩ para minimizar la pérdida por empalme
- Rango térmico de -40 a +85 °C con temperatura límite superior de 115 °C según IEC
- Operación certificada hasta 5000 m de altitud
- Nivel 2 de temperatura según IEC TS 63126 para emplazamientos cálidos
Aplicaciones y Casos de Uso
Campos solares de 1500 V en continua
- Cadenas largas en plantas de generación con tensión de sistema de 1500 V
- Categoría de sobretensión CAT III y grado de contaminación 3 para instalación a la intemperie
- Corriente de 53 A con conductor de 6 mm² según IEC 62852
Prolongación y reparación de cadenas
- Confección de latiguillos de prolongación entre módulo y caja de continua
- Sustitución de conectores dañados por impacto, roedores o envejecimiento del prensaestopas
- Reterminación de cable de módulo tras un corte por mantenimiento
Instalaciones sobre cubierta y estructura elevada
- Grado IP65 e IP68 acoplado (1 m durante 1 hora) frente a acumulación de agua
- Cuerpo de poliamida con clase de reacción al fuego UL94-V0
- Resistencia al amoniaco certificada para cubiertas de explotaciones ganaderas
Montaje en campo por instalador
- Suministro como unidad individual con la parte aislante incluida
- Terminación por crimpado sin necesidad de preensamblaje en fábrica
- Compatibilidad de acoplamiento con la familia de conectores MC4
Certificaciones y Cumplimiento Normativo
Normas de producto
- IEC 62852:2014 + A1:2020 - conectores para sistemas fotovoltaicos de corriente continua
- UL 6703 - conectores para uso en sistemas fotovoltaicos
Organismos y marcas
- IEC - homologación internacional hasta 1500 V CC
- UL - reconocimiento para el mercado norteamericano hasta 1500 V CC
- JET - certificación del mercado japonés
- cTÜVus - certificación para Estados Unidos y Canadá
Materiales y seguridad
- UL94-V0 - clase de reacción al fuego del cuerpo aislante
- Clase de seguridad II - aislamiento reforzado según IEC
- 2 PfG 1911/03.2011 - ensayo de resistencia al amoniaco
Servicio Técnico Profesional Techno Sun
Asesoramiento en selección de sección de cable, variante de prensaestopas, herramienta de crimpado y criterios de compatibilidad de conectores en campos de 1500 V.
ASESORAMIENTO TÉCNICOENVÍO 24-48HGARANTÍA OFICIAL ELECSUN
Conector Fotovoltaico Hembra Tipo MC4-EVO2 6 mm²
Referencia: ELE0004 | Conector de cadena para 1500 V CC
Unión de cadena fiable y estanca para campos solares de 1500 V, con resistencia de contacto inferior a 0,2 mΩ.
CERTIFICACIÓN IEC 62852DISTRIBUIDOR AUTORIZADO
