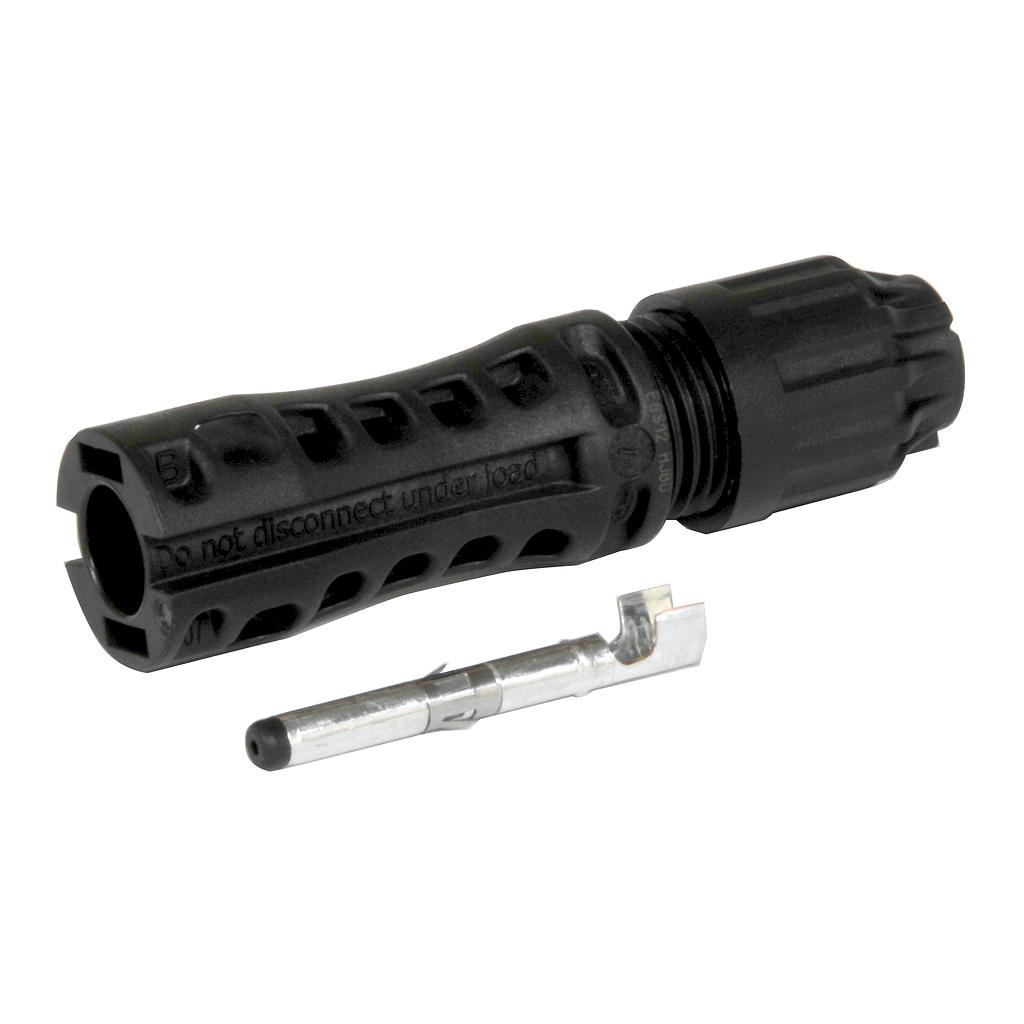

Conector macho Elecsun MC4-Evo 2 (6 mm²)
Tensión máxima: 1500 V CC | Rango temperatura: -40 °C a +85 °C | Grado protección: IP65/IP68
Certificación: IEC, UL, JET, cTÜVus | Resistencia de contacto: <0,2 mΩ
Nombre mostrado:
[ELE0005] ELECSUN | Conector FV macho | 6mm | 1500V | Tipo MC4-EVO2 | 1 unidad
Especificaciones Técnicas Detalladas
| Tipo de conector | Fotovoltaico macho (acoplamiento de cable), pieza individual con parte aislante |
| Sistema de conexión | Contacto de Ø 4 mm |
| Tensión nominal del sistema (IEC) | 1500 V DC |
| Tensión nominal del sistema (UL) | 1500 V DC, acceso sin restricciones |
| Corriente nominal con cable de 6 mm² (IEC) | 53 A |
| Corriente nominal con cable de 4 mm² (IEC) | 45 A |
| Corriente nominal con cable AWG 10 (UL 6703) | 50 A |
| Corriente nominal con cable AWG 12 (UL 6703) | 35 A |
| Resistencia de contacto | < 0,2 mΩ |
| Categoría de sobretensión / grado de contaminación | CAT III / 3 |
| Clase de seguridad (IEC) | II (doble aislamiento) |
| Advertencia de maniobra | No desconectar bajo carga |
| Tipo de terminación | Crimpado |
| Anchura de la apertura de crimpado (versión 6 mm²) | 5,8 mm |
| Diámetro exterior de cable admisible, versión I | 4,7 a 6,4 mm |
| Diámetro exterior de cable admisible, versión X | 6,1 a 7,3 mm |
| Diámetro exterior de cable admisible, versión II | 6,4 a 8,4 mm |
| Sistema de bloqueo | Por enclavamiento (locking type) |
| Grado de protección acoplado | IP65 / IP68 (1 m, 1 h) |
| Grado de protección sin acoplar | IP2X |
| Compatibilidad de acoplamiento | Familia de conectores MC4 |
| Unidad de venta | 1 conector macho |
| Material del contacto | Cobre estañado |
| Material del aislante | Poliamida (PA) |
| Clase de inflamabilidad | UL94-V0 |
| Rango de temperatura ambiente | -40 °C a +85 °C (IEC / UL) |
| Temperatura límite superior | 115 °C (IEC) |
| Temperatura de transporte y almacenamiento | -30 °C a +60 °C |
| Humedad relativa de transporte y almacenamiento | < 70 % |
| Altitud máxima de servicio | 5000 m sobre el nivel del mar |
| Nivel de temperatura según IEC TS 63126 | Nivel 2 |
| Resistencia al amoníaco | Ensayo según 2 PfG 1911/03.2011 |
| IEC 62852:2014 + A1:2020 | Conectores para sistemas fotovoltaicos de corriente continua |
| UL 6703 | Norma estadounidense de conectores para sistemas fotovoltaicos |
| IEC 60529 | Grados de protección proporcionados por las envolventes (código IP) |
| UL 94 | Clasificación de inflamabilidad de materiales plásticos, nivel V0 |
| IEC TS 63126 | Directrices de cualificación para operación a temperatura elevada, Nivel 2 |
Datos de Funcionamiento y Límites Operativos
Capacidad de conducción
- 53 A continuos con cable solar de 6 mm² según IEC
- 45 A continuos con cable solar de 4 mm² según IEC
- 50 A con AWG 10 y 35 A con AWG 12 según UL 6703
- Resistencia de contacto inferior a 0,2 mΩ, con pérdidas por unión despreciables
Aislamiento y estanqueidad
- IP65 e IP68 (1 m, 1 h) con el conector complementario acoplado
- IP2X en estado sin acoplar frente a contacto directo con los dedos
- Clase de seguridad II con doble aislamiento en la envolvente de poliamida
- Categoría de sobretensión CAT III y grado de contaminación 3
Límites térmicos y de altitud
- Operación continua entre -40 °C y +85 °C de temperatura ambiente
- Temperatura límite superior admisible de 115 °C según IEC
- Almacenamiento entre -30 °C y +60 °C con humedad relativa inferior al 70 %
- Servicio hasta 5000 m de altitud sobre el nivel del mar
Comportamiento a la intemperie
- Aislante de poliamida con clasificación de autoextinción UL94-V0
- Resistencia al amoníaco verificada según el protocolo 2 PfG 1911/03.2011
- Cualificación de temperatura elevada Nivel 2 según IEC TS 63126
- Contacto de cobre estañado frente a la oxidación en ambientes húmedos
Aplicaciones Detalladas y Casos de Uso
Cableado de strings fotovoltaicos a 1500 V
- Conexión de ramales en serie y paralelo dentro del campo fotovoltaico
- Prolongación de cableado de continua con cable solar de 6 mm²
- Enlace del string con la caja de conexiones o el combinador
- Instalaciones de gran escala que adoptan la arquitectura de 1500 V DC
Conexión a inversores, reguladores y protecciones
- Entrada de continua de inversores string e híbridos con acoplamiento MC4
- Reguladores de carga MPPT con terminales fotovoltaicos de tipo MC4
- Cuadros de continua con seccionadores, fusibles y descargadores de sobretensión
- Latiguillos de interconexión entre secciones del generador fotovoltaico
Montaje y crimpado profesional
- Crimpado del contacto de cobre estañado con el útil específico para contactos de Ø 4 mm
- Comprobación del asiento del contacto en el cuerpo aislante hasta oír el enclavamiento
- Apriete del prensaestopas sobre el aislamiento del cable con par controlado
- Selección de la versión de sellado según el diámetro exterior del cable, de 4,7 a 8,4 mm
Mantenimiento y reposición en planta
- Sustitución de conectores dañados detectados en inspección termográfica
- Reposición tras trabajos de mantenimiento en cubiertas y seguidores
- Ampliación de campos existentes cableados con el estándar MC4
- Stock de repuesto para empresas instaladoras y servicios técnicos
Entornos exigentes y de larga exposición
- Plantas a la intemperie con radiación ultravioleta y ciclos térmicos severos
- Emplazamientos de alta montaña, hasta 5000 m de altitud de servicio
- Explotaciones agrícolas y ganaderas con presencia de amoníaco
- Climas fríos y cálidos dentro del rango de -40 °C a +85 °C
Normativa de Referencia y Cumplimiento Aplicable
Seguridad eléctrica fotovoltaica
- IEC 62852:2014 + A1:2020 - norma internacional de seguridad y ensayos para conectores de continua en sistemas fotovoltaicos
- UL 6703 - estándar estadounidense de conectores de cableado para sistemas fotovoltaicos
- Clase de seguridad II - construcción con doble aislamiento según IEC
- CAT III / grado de contaminación 3 - categoría de sobretensión declarada para el conector
Materiales y comportamiento ambiental
- UL94-V0 - clasificación de autoextinción de llama del cuerpo aislante de poliamida
- IP65 / IP68 (1 m, 1 h) - grado de protección con el conector complementario acoplado, según IEC 60529
- Resistencia al amoníaco - ensayo conforme al protocolo 2 PfG 1911/03.2011
- IEC TS 63126 Nivel 2 - cualificación para operación sostenida a temperatura elevada
