[ELE0011] ELECSUN | Conector FV macho | 6mm | 1500V | Tipo MC4 | 1 unidad

Conector macho Elecsun MC4 (6 mm²)
Tensión máxima: 1500 V CC | Tipo: MC4 estándar, 1 unidad
Válido para instalaciones fotovoltaicas de hasta 1500 V CC

Esta combinación no existe.

Para ver los precios, por favor regístrese o inicie sesión con su cuenta.

Términos y condiciones de venta

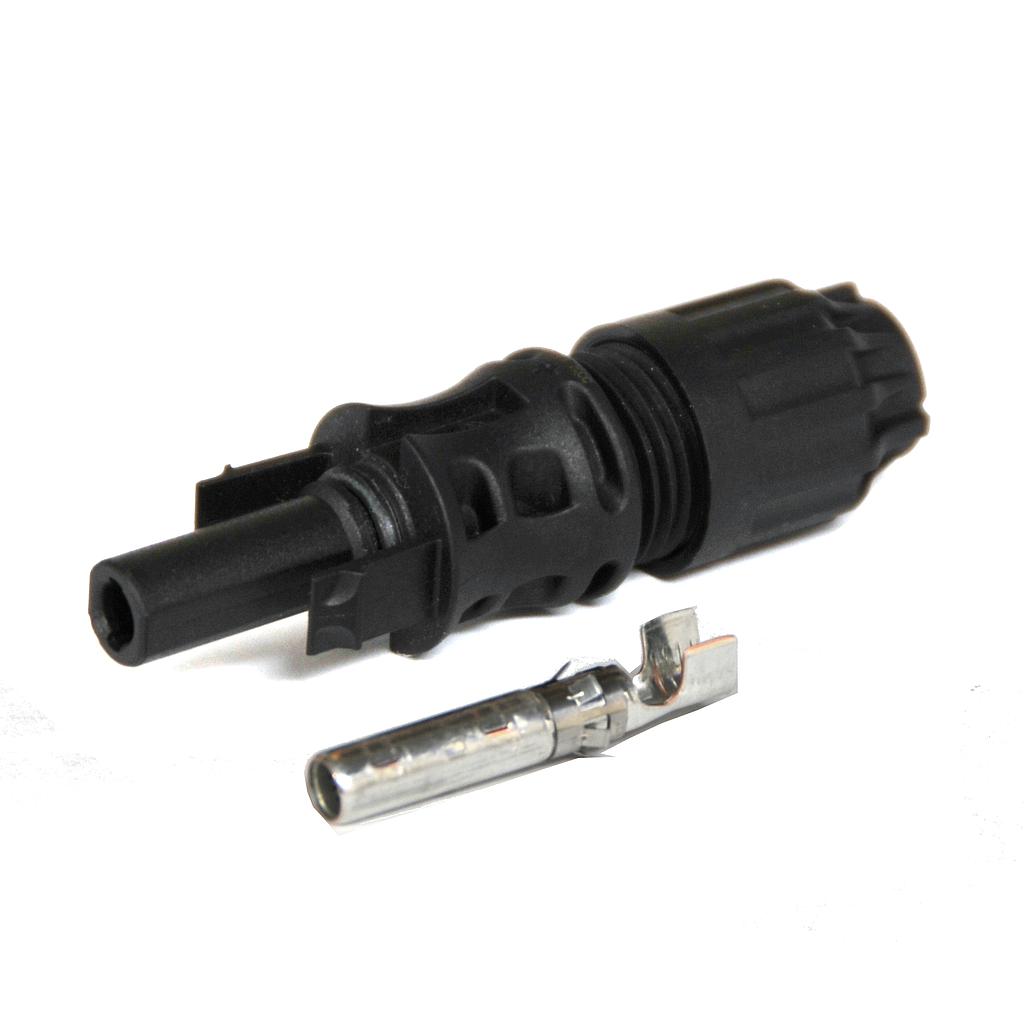

Conector Fotovoltaico Macho Elecsun Tipo MC4 6 mm² 1500 V

Contacto crimpado de cobre estañado con cierre por autobloqueo y grado de protección IP67

Conector fotovoltaico macho de la serie Elecsun compatible con el estándar MC4, para cable solar de 6 mm² en instalaciones de hasta 1500 V de tensión de sistema. Incorpora contacto crimpado de cobre estañado, cierre por autobloqueo con lengüeta de seguridad y prensaestopas de apriete sobre el aislamiento del cable, lo que proporciona una unión mecánicamente firme y estanca para el cableado de continua a la intemperie. Se suministra como pieza individual.

SKU

ELE0011

Tensión del sistema

1500 V

Sección de cable

6 mm²

Protección

IP67

Especificaciones Técnicas Detalladas

Características eléctricas Características mecánicas Materiales y entorno

Tipo de conector	Fotovoltaico macho, compatible con el sistema MC4
Tensión máxima del sistema	1500 V
Tensión nominal de impulso	8000 V DC
Tensión nominal de aislamiento	6000 V DC
Corriente nominal con cable de 6 mm²	30 A
Corriente nominal con cable de 4 mm²	30 A
Resistencia de contacto	< 0,35 mΩ
Resistencia estática	≤ 5 mΩ
Material del contacto	Cobre estañado de alta conductividad

Sección de cable admisible	6 mm²
Tipo de terminación	Crimpado del contacto con útil específico para MC4
Sistema de cierre	Autobloqueo con lengüeta de seguridad
Fuerza de inserción	35 N < F < 80 N
Fuerza de extracción con autocierre	≥ 80 N
Esfuerzo de torsión del prensaestopas	≥ 1,5 N·m
Fuerza de tracción sobre el cable	≥ 310 N
Compatibilidad de acoplamiento	Conectores hembra del estándar MC4
Unidad de venta	1 conector macho

Carcasa	Material termoplástico retardante de llama con resistencia a la radiación ultravioleta
Clase de inflamabilidad	UL94-V0
Grado de protección	IP67
Rango de temperatura de operación	-40 °C a +85 °C
Resistencia a la intemperie	Sin desperfectos visuales relevantes tras ensayos de radiación ultravioleta y humedad

Datos de Funcionamiento y Comportamiento Operativo

Capacidad eléctrica

Tensión de sistema de 1500 V, apta para strings fotovoltaicos de alta tensión
Corriente nominal de 30 A con cable solar de 6 mm²
Resistencia de contacto inferior a 0,35 mΩ para minimizar pérdidas en la unión
Tensión de aislamiento de 6000 V DC y tensión de impulso de 8000 V DC

Robustez mecánica

Autocierre con fuerza de extracción igual o superior a 80 N
Fuerza de inserción controlada entre 35 N y 80 N para un montaje repetible
Fuerza de tracción sobre el cable igual o superior a 310 N
Par de apriete del prensaestopas igual o superior a 1,5 N·m

Estanqueidad y durabilidad

Grado IP67 para uso a la intemperie con exposición prolongada
Carcasa con retardante de llama UL94-V0 y protección frente a la radiación ultravioleta
Rango térmico de operación entre -40 °C y +85 °C
Contacto de cobre estañado frente a la oxidación en ambientes húmedos

Aplicaciones Detalladas y Casos de Uso

chevron_right Conexionado del campo fotovoltaico

Unión de cables solares entre módulos y cajas de string en sistemas de hasta 1500 V
Prolongación de cableado de continua con cable solar de 6 mm²
Configuración de ramales en serie dentro del generador fotovoltaico
Confección de latiguillos a medida en obra

chevron_right Conexión a equipos de continua

Entrada fotovoltaica de inversores string e híbridos con acoplamiento MC4
Reguladores de carga MPPT con terminales de tipo MC4 en sistemas aislados
Cuadros de protección de continua con seccionadores y fusibles
Cajas de conexión y combinadores de string

chevron_right Reparación y mantenimiento

Sustitución de conectores dañados o degradados en cubiertas y huertos solares
Reposición tras auditorías termográficas del cableado de continua
Reconfiguración de strings en ampliaciones de instalaciones existentes
Stock de repuesto para empresas instaladoras y servicios de mantenimiento

chevron_right Entornos exigentes

Instalaciones en cubierta y sobre suelo expuestas a radiación ultravioleta y humedad
Plantas fotovoltaicas de gran potencia con arquitectura de 1500 V
Emplazamientos con fuertes oscilaciones térmicas dentro del rango de -40 °C a +85 °C
Aplicaciones que requieren estanqueidad IP67 y autobloqueo seguro

Cumplimiento Normativo y Características de Seguridad

Seguridad y protección

check UL94-V0 - clasificación de retardo a la llama del material de la carcasa
check IP67 - envolvente estanca al polvo y a la inmersión temporal en agua
check Aislamiento de 6000 V DC - tensión nominal de aislamiento declarada para el conector
check Autobloqueo mecánico - fuerza de extracción igual o superior a 80 N frente a desconexiones accidentales

Durabilidad y entorno

check Resistencia a la radiación ultravioleta - carcasa validada para exposición solar prolongada a la intemperie
check Rango térmico -40 °C a +85 °C - operación continua en climas fríos y cálidos
check Contacto de cobre estañado - baja resistencia de unión y protección frente a la oxidación
check Compatibilidad MC4 - acoplamiento mecánico con conectores hembra del estándar MC4

Servicio Técnico Profesional Techno Sun

Soporte técnico especializado para instaladores profesionales con asesoramiento en selección de sección de cable, útiles de crimpado, verificación de la unión y resolución de incidencias en el cableado de continua.

STOCK PERMANENTE ENVÍO 24-48H GARANTÍA OFICIAL ELECSUN

Conector Fotovoltaico Macho Elecsun Tipo MC4 6 mm² 1500 V

Referencia: ELE0011 | Conector fotovoltaico macho tipo MC4

La solución de conexión para el cableado de continua del campo fotovoltaico que exige unión estanca, autobloqueo seguro y compatibilidad con el estándar MC4.

GARANTÍA OFICIAL ELECSUN DISTRIBUIDOR AUTORIZADO
