Protector de sobretensiones (PRD) DC Beny
Tipo: II | Polos: 3 | Tensión máxima: 1000 V | Corriente de descarga: 40 kA
Montaje: carril DIN
Este producto ya no está disponible.
Nombre mostrado:
[ELE0153] Protector de rayos PRD DC | 3 polos | 1000V 40KA | Carril DIN | BENY

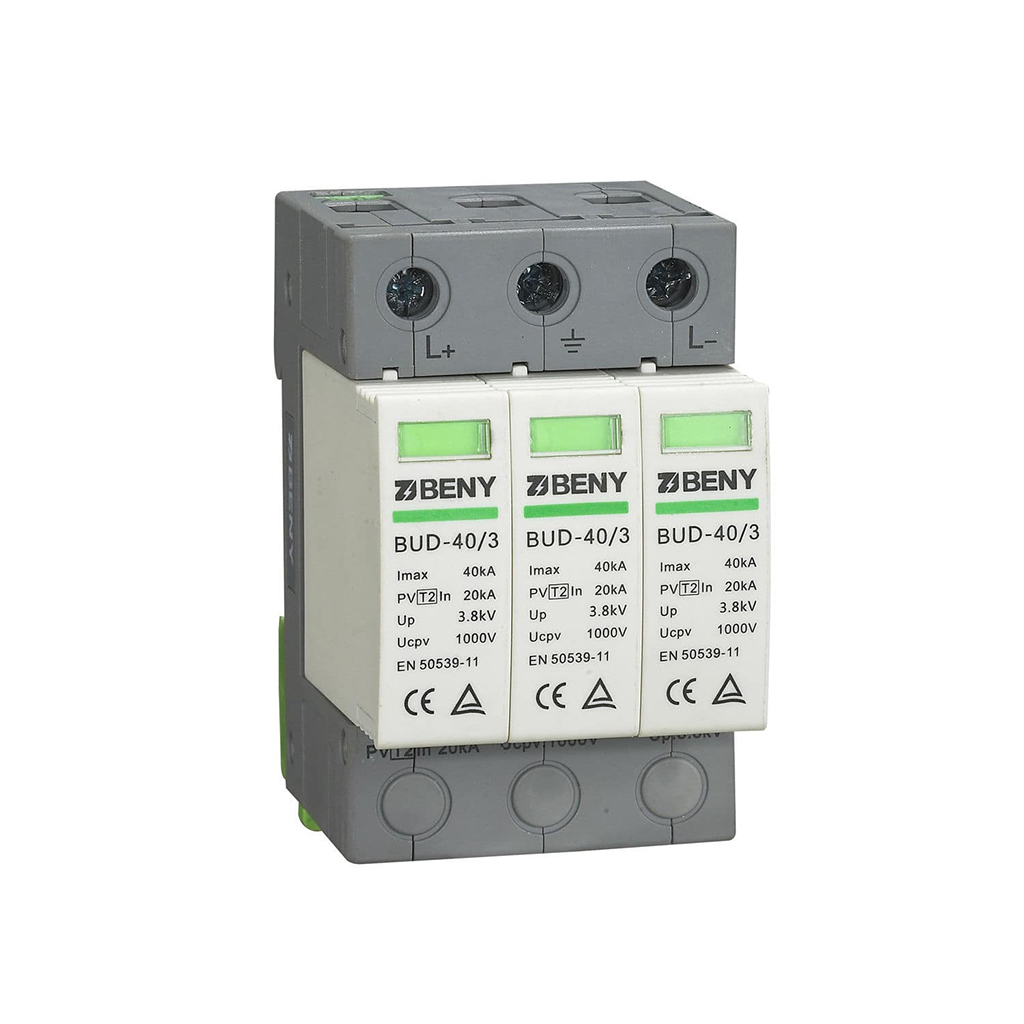

Protector de sobretensiones BENY BUD-40/3 de 1000 V CC y 40 kA, 3 polos para carril DIN
Descargador fotovoltaico de tipo 2 con módulos de protección enchufables e indicador de estado
Descargador de sobretensiones de corriente continua BUD-40/3, diseñado y fabricado conforme a la norma fotovoltaica IEC/EN 61643-31 para su instalación en cajas combinadoras de corriente continua, en la entrada continua de inversores y reguladores y en armarios de corriente continua. Tensión asignada de 1000 V CC y corriente máxima de descarga de 40 kA.
Se trata de una unidad completa precableada de 3 polos formada por una base fija y módulos de protección enchufables. El varistor de alta energía ofrece un tiempo de respuesta inferior a 25 nanosegundos y el indicador frontal señaliza el estado de cada módulo mediante ventana verde o roja, lo que permite sustituir únicamente el módulo agotado sin desmontar el cableado de la base.
Descripción Funcional del Componente
Qué es esta referencia
- Un descargador de sobretensiones de corriente continua para montaje en carril DIN TH35-7,5.
- Configuración de 3 polos, con base precableada y módulos de protección enchufables.
- Categoría IEC clase II / EN tipo 2, según la norma IEC/EN 61643-31.
- Versión con contacto de señalización remota disponible en la codificación de tipo con sufijo R.
Codificación del tipo
- BUD: descargador de sobretensiones de corriente continua fotovoltaico.
- 40: corriente máxima de descarga de 40 kA.
- 3: número de polos, en este caso 3P.
- R: con contacto de señalización remota; sin sufijo, sin contacto.
- 1000V: tensión asignada de 1000 V CC.
Elementos del frontal
- Marca y designación de tipo del descargador.
- Corriente máxima de descarga Imax y corriente nominal de descarga In.
- Nivel de protección Up y tensión máxima de servicio permanente Ucpv.
- Ventana indicadora de estado y código de norma con marcado de certificación.
Especificaciones Técnicas Detalladas
| Modelo | BUD-40/3 |
|---|---|
| Número de polos | 3P |
| Norma de producto | IEC/EN 61643-31 (la ficha recoge además la variante conforme a UL 1449) |
| Categoría de ensayo | IEC clase II / EN tipo 2 |
| Tensión en circuito abierto Uoc máxima | 1000 V CC |
| Tensión máxima de servicio permanente Uc | 1000 V CC |
| Corriente nominal de descarga In (8/20) µs | 20 kA |
| Corriente máxima de descarga Imax (8/20) µs | 40 kA |
| Nivel de protección Up | ≤ 3,8 kV |
| Corriente asignada de cortocircuito | 200 A |
| Tiempo de respuesta | ≤ 25 ns |
| Indicación de estado de servicio y de defecto | Ventana verde / roja |
|---|---|
| Módulo de protección | Enchufable, sustituible sin desmontar la base |
| Contacto de señalización remota (opcional) | Contacto conmutado libre de potencial |
| Tensión máxima de trabajo del contacto remoto | 30 V CC |
| Corriente máxima de trabajo del contacto remoto | 1 A |
| Uso previsto del contacto remoto | Aviso a equipo de monitorización |
| Cable rígido admisible | 4 a 25 mm² |
|---|---|
| Cable flexible admisible | 4 a 16 mm² |
| Tornillos de borne | M5 |
| Par de apriete del circuito principal | 2,5 N·m |
| Par de apriete del contacto remoto | 0,25 N·m |
| Grado de protección | IP20 |
| Montaje | Carril DIN TH35-7,5 / DIN35 |
| Temperatura de funcionamiento (TU) | −40 °C a +80 °C |
|---|---|
| Humedad relativa | 30 % a 90 % |
| Peso | 0,36 kg |
| Dimensiones principales según plano de la ficha | 91,6 / 84,2 / 69 / 54 / 46,5 / 44,5 / 35 / 5,5 mm |
| Aptitud de aplicación | Todo tipo de sistemas fotovoltaicos en corriente continua |
| Código EAN | 8435438802704 |
Datos de Funcionamiento y Límites Operativos
Comportamiento frente a la sobretensión
- Corriente nominal de descarga de 20 kA con onda normalizada 8/20 microsegundos.
- Capacidad máxima de descarga de 40 kA con la misma forma de onda.
- Nivel de protección Up de 3,8 kV como valor máximo residual aguas abajo.
- Respuesta del varistor de alta energía por debajo de 25 nanosegundos.
Explotación y mantenimiento
- Diagnóstico visual inmediato del estado de cada polo mediante la ventana indicadora.
- Sustitución del módulo agotado sin desconectar los conductores de la base.
- Señalización remota opcional para integrar el estado del descargador en la supervisión.
- Grado de protección IP20, previsto para su instalación dentro de envolvente.
Criterios de instalación
- Instalación en el lado de corriente continua, tan cerca como sea posible del equipo protegido.
- Longitud de las conexiones lo más corta y recta posible para no degradar el nivel de protección.
- Respetar el par de apriete de 2,5 N·m en los bornes del circuito principal.
- Verificar que la tensión en circuito abierto del generador no supera 1000 V CC.
Aplicaciones Detalladas y Casos de Uso
Cajas combinadoras y armarios de corriente continua
- Protección del embarrado de continua en cajas combinadoras de strings.
- Montaje en armarios de continua de plantas sobre cubierta y sobre suelo.
- Coordinación con seccionadores y portafusibles del mismo cuadro.
Entrada de inversores y reguladores
- Protección de la entrada de continua de inversores de conexión a red.
- Protección de reguladores de carga en instalaciones aisladas.
- Reducción de la sobretensión transmitida por acoplamiento inductivo desde el generador.
Instalaciones con riesgo elevado de descarga atmosférica
- Emplazamientos en zonas de alta densidad de rayos o con estructuras expuestas.
- Tiradas largas de cable de continua entre generador e inversor.
- Cubiertas metálicas y estructuras con conexión a la red de tierras del edificio.
Mantenimiento y supervisión
- Revisión periódica del indicador de estado en las inspecciones de la instalación.
- Reposición de módulos enchufables tras un evento de sobretensión.
- Integración del contacto de señalización en un sistema de monitorización cuando la versión lo incorpora.
Certificaciones y Cumplimiento Normativo
Normas de producto
- IEC/EN 61643-31 - norma específica de descargadores de sobretensiones para instalaciones fotovoltaicas en corriente continua.
- UL 1449 - norma recogida en la ficha del fabricante para la variante correspondiente.
- Categoría IEC II / EN 2 - clasificación de ensayo declarada por el fabricante.
Garantía y fabricante
- Zhejiang Benyi Electrical Co., Ltd - condiciones de garantía del fabricante de 3 años desde la fecha de compra, según el documento de garantía adjunto a este producto.
