[ELE0579] ELECSUN | Conector FV macho | 2,5/4/6mm2 | 1500V | Tipo MC4 | 1 unidad

Conector macho fotovoltaico Elecsun PV-BN101A (compatible MC4)
Tensión máxima: 1500 V CC | Corriente nominal: hasta 55 A (según sección 2,5-6 mm²)
Grado protección: IP68 | Rango temperatura: -40 °C a +90 °C

Esta combinación no existe.

Para ver los precios, por favor regístrese o inicie sesión con su cuenta.

Términos y condiciones de venta

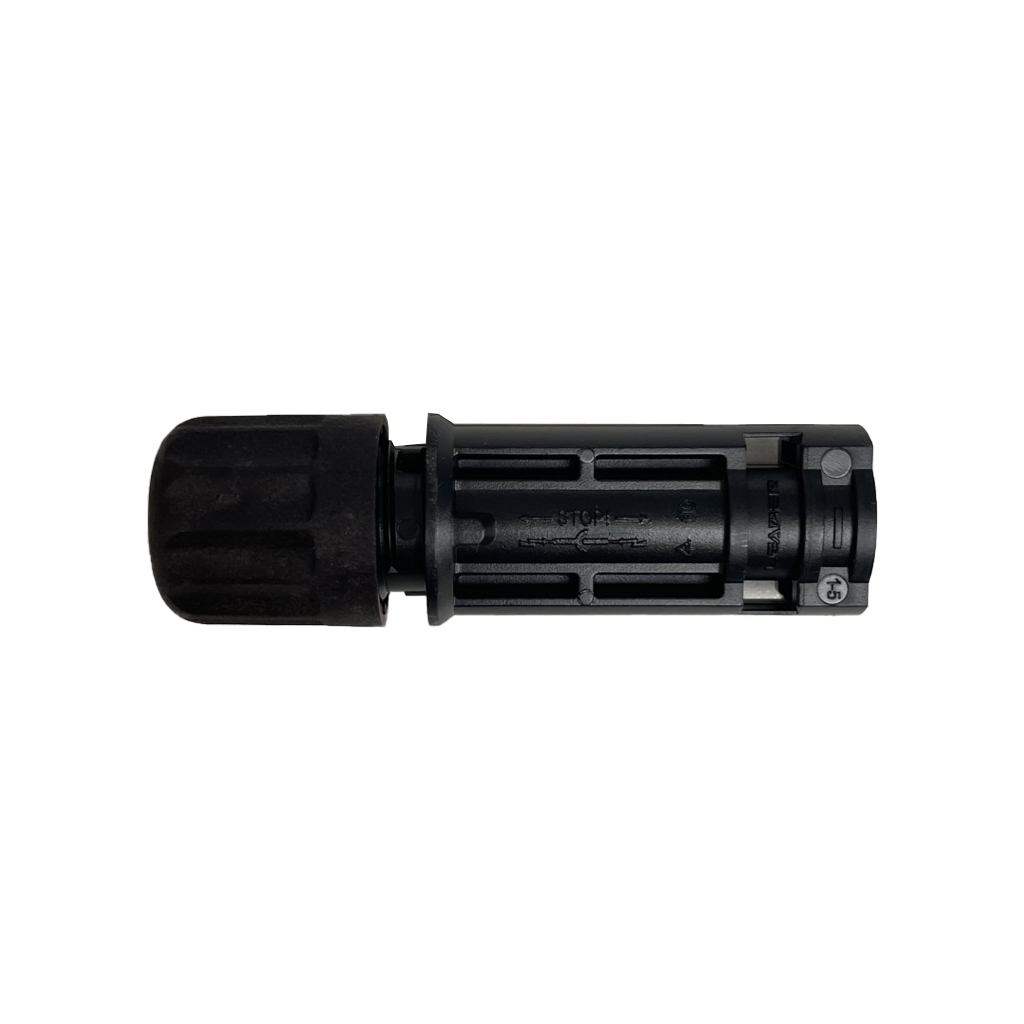

Conector Fotovoltaico Macho Elecsun PV-BN101A 2,5 / 4 / 6 mm² 1500 V

Conector de campo tipo MC4 con bloqueo NEC Locking, IP68 acoplado y resistencia de contacto igual o menor de 0,25 mΩ

Conector fotovoltaico macho PV-BN101A para cable de 2,5, 4 y 6 mm², homologado a 1500 V en corriente continua tanto por IEC como por UL. Es la mitad positiva de la pareja de acoplamiento y la pieza que se termina en el extremo de cadena que entra en el conductor de continua, en la prolongación de un latiguillo o en la reposición de un terminal de módulo deteriorado.

El cuerpo incorpora bloqueo de tipo NEC Locking, resistencia de contacto igual o inferior a 0,25 mΩ y grado IP68 con el conjunto acoplado. Se suministra como unidad suelta para montaje en campo con crimpado, lo que permite confeccionar tiradas a medida sin depender de longitudes preensambladas.

SKU

ELE0579

Tensión asignada

1500 V CC

Secciones admitidas

2,5 / 4 / 6 mm²

Protección acoplado

IP68

Especificaciones Técnicas Detalladas

Datos generalesProtección y seguridadCorriente por secciónVariantes de cuerpoDatos de montajeSuministro y embalaje

Parámetro	Valor
Sistema de conector	Diámetro de contacto de 4 mm
Tensión asignada	1500 V CC según IEC y 1500 V CC según UL
Tensión soportada a impulsos	16 kV
Corriente asignada	35 A, 40 A, 45 A o 55 A según sección de conductor
Rango de temperatura ambiente	-40 a +90 °C
Resistencia de contacto	Igual o menor de 0,25 mΩ
Clase de aplicación	Clase A
Clase de protección	Clase II
Grado de contaminación	2
Resistencia a la radiación ultravioleta	Sí

Parámetro	Valor
Grado de protección acoplado	IP68 (1 m durante 1 hora)
Grado de protección desacoplado	IP2X
Clase de reacción al fuego	UL94-V0
Sistema de bloqueo	Tipo NEC Locking
Advertencia de operación	No desconectar bajo carga
Inmersión prolongada	No apto para permanecer sumergido de forma continuada
Tracción mecánica	La unión no debe soportar tracción continua: fijar el cable con bridas

Corriente asignada según la norma IEC con una temperatura de referencia de 85 °C, en función de la sección del conductor empleado.

Sección del conductor	Corriente asignada (IEC a 85 °C)
2,5 mm² (14 AWG)	25 A
4,0 mm² (12 AWG)	35 A
6,0 mm² (10 AWG)	40 A

La familia PV-BN101A cubre tres cuerpos aislantes según el diámetro exterior del cable. Esta referencia corresponde al cuerpo F2, apto para conductor de 2,5, 4 y 6 mm².

Cuerpo	Sección de conductor	Diámetro exterior de cable
F2	2,5 / 4 / 6 mm² (14 / 12 / 10 AWG)	5,0 a 6,9 mm
F6	10 mm² (8 AWG)	6,9 a 8,7 mm
F8	16 mm² (6 AWG)	8,2 a 9,3 mm

Parámetro	Valor
Longitud de pelado del conductor	6 ±0,5 mm
Altura de crimpado de referencia (4 mm²)	2,1 ±0,1 mm
Anchura de crimpado de referencia (4 mm²)	4,1 ±0,1 mm
Par de apriete de la tuerca (cable de 5,6 a 7,0 mm)	3,5 ±0,5 N·m
Conductores admitidos	Cobre trenzado de clase B y C según NFPA NEC 70, capítulo 9, tabla 10
Cable recomendado	Cable fotovoltaico de cobre estañado con doble aislamiento de XLPE
Cable desaconsejado	Conductor sin estañar y aislamiento de PVC
Lubricantes	Prohibido aplicar grasas o lubricantes en el interior del conector

Parámetro	Valor
Formato de suministro de esta referencia	Unidad individual
Embalaje estándar de fábrica	500 pares por caja
Dimensiones de la caja de fábrica	59 x 39 x 20 cm
Peso bruto de la caja de fábrica	15 a 18 kg

Criterios de Selección y Montaje

Elección de sección

Con 6 mm² la corriente asignada es de 40 A según IEC a 85 °C
Con 4 mm² la corriente asignada es de 35 A
Con 2,5 mm² la corriente asignada es de 25 A
El diámetro exterior del cable debe quedar dentro del rango de 5,0 a 6,9 mm del cuerpo F2

Preparación del conductor

Longitud de pelado de 6 ±0,5 mm
Crimpado de referencia para 4 mm²: altura de 2,1 mm y anchura de 4,1 mm
Empujar el terminal crimpado hasta el enclavamiento y comprobarlo con una tracción suave
Apretar la tuerca del prensaestopas a 3,5 ±0,5 N·m para cable de 5,6 a 7,0 mm

Precauciones de servicio

Desconectar la fuente antes de acoplar o desacoplar cualquier conector
No abrir la unión bajo carga: parar el inversor o abrir el seccionador de continua
Colocar tapón de sellado en todo conector que quede sin acoplar
Evitar ambientes con hidrocarburos, fenoles y aminas, agresivos para el material plástico

Aplicaciones y Casos de Uso

chevron_rightConfección de cadenas fotovoltaicas

Terminación del extremo positivo de cadena en cubierta o planta a suelo
Prolongación de la tirada de módulo hasta la caja de continua o el inversor
Corriente de 40 A con conductor de 6 mm² para cadenas de alta corriente
Tensión de sistema de hasta 1500 V CC para cadenas largas

chevron_rightMantenimiento correctivo de campos existentes

Sustitución de conectores deteriorados por radiación ultravioleta o impacto
Reposición del terminal macho tras un corte de cable por reparación
Reterminación de latiguillos con conductor de sección distinta a la original

chevron_rightInstalaciones a la intemperie

Grado IP68 del conjunto acoplado durante 1 hora a 1 m de profundidad
Rango térmico de -40 a +90 °C y resistencia a la radiación ultravioleta
Cuerpo con clase de reacción al fuego UL94-V0

chevron_rightMontaje profesional en obra

Herramienta de crimpado estándar para conector de campo
Bloqueo de tipo NEC Locking con verificación táctil del enclavamiento
Compatibilidad de acoplamiento con la familia de conectores MC4

Certificaciones y Cumplimiento Normativo

Normas de producto

checkIEC 62852 - conectores para sistemas fotovoltaicos de corriente continua
checkUL 6703 - conectores para uso en sistemas fotovoltaicos

Materiales y seguridad

checkUL94-V0 - clase de reacción al fuego del cuerpo aislante
checkClase de protección II - aislamiento reforzado
checkIP68 - estanqueidad del conjunto acoplado, 1 m durante 1 hora

Condición de validez

checkMontaje según manual - la conformidad con UL 6703 solo se mantiene si el conector se ensambla siguiendo el manual de instalación del fabricante
